蝶形翼状手拧紧固螺母结构设计

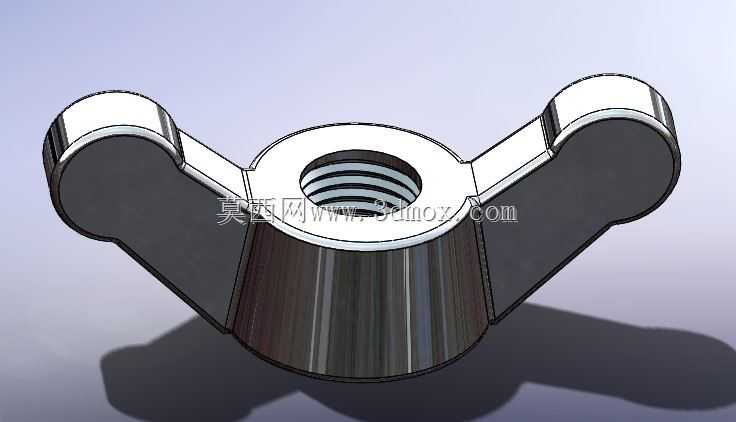

　　在日常的机械装配、工装夹具调试、小型设备维护场景里，经常会遇到需要频繁拆装、且无法借助扳手等工具快速操作的紧固需求，翼形螺母正是为这类场景开发的典型紧固件。不同于常规六角螺母需要配套扳手施加扭矩，翼形螺母两侧延伸出的对称翼片，直接给操作人员提供了舒适的手动施力面，不需要额外工具，仅靠手指捏合旋转就能完成拧紧或松脱动作，在需要快速开合的检具盖板、小型设备检修口、低压电气柜接线端子固定、家居五金连接、户外临时设施搭建等场景里，这类零件的使用频率极高。从结构设计逻辑来看，翼形螺母的核心主体是中间带内螺纹的柱状基座，这部分是实现螺纹连接的核心功能区，内螺纹的精度直接决定了连接的可靠性，设计时需要匹配对应规格的外螺纹件，

　　保证螺纹旋合长度满足受力要求，避免出现滑牙、连接松动的问题。两侧的翼片并非简单的凸起结构，其轮廓做了圆弧过渡处理，边缘没有尖锐棱角，一方面是避免手动操作时划伤操作人员手部，另一方面是优化受力分布，让手指施加的扭矩能更高效地传递到螺纹副上，不会因为应力集中导致翼片在反复受力后出现断裂。翼片的对称度是设计时需要重点控制的形位公差，若两翼片相对螺纹轴线的偏移量过大，旋转时会出现偏摆，不仅操作手感变差，长期使用还会导致螺纹受力不均，加速螺纹磨损。从安装边界来看，这类螺母的径向占用空间比同规格六角螺母更大，设计安装位时需要预留足够的手指操作空间，不能在翼片旋转路径上布置其他凸起结构，否则会导致螺母无法拧到底，或者操作时手指被周边结构磕碰。

　　基座部分的高度根据螺纹规格不同做匹配设计，保证足够的螺纹啮合圈数，对于需要承受一定振动载荷的使用场景，还可以在基座端面增加防滑齿结构，拧紧后齿面压合被连接件表面，能起到一定的防松效果，不需要额外增加防松垫圈。在材质选择上，针对不同使用场景可以做适配，普通室内工况用碳钢镀锌处理就能满足防锈和强度要求，户外或者潮湿工况可以选用不锈钢材质，有绝缘需求的场景还可以用高强度工程塑料注塑成型，但塑料材质的翼形螺母仅适合低载荷的紧固场景，不能用于需要承受较大拉力的连接位置。很多刚接触结构设计的工程师容易忽略这类小零件的空间校核，往往只预留螺纹孔的安装位置，没有考虑两翼片的旋转半径，导致装配时螺母和周边结构干涉，最后只能临时打磨零件或者更换紧固件，

　　影响装配效率。实际上在做三维布局时，只要把翼形螺母的完整模型调入装配体，模拟完整的拧紧旋转过程，就能提前发现干涉问题，避免后续生产装配时出现不必要的整改。另外翼片的厚度设计也需要结合手动施力的扭矩上限做计算，厚度过薄会导致拧紧时翼片出现弯折变形，厚度过厚则会增加不必要的材料成本，同时让零件整体重量上升，对于有轻量化要求的设备来说不够友好。翼形螺母的端面和被连接件的接触面也做了平面度要求，保证拧紧后接触面受力均匀，不会出现偏载导致的连接松动，对于需要频繁拆装的位置，这类螺母的优势非常明显，不需要找配套工具，徒手就能完成操作，能大幅提升拆装效率，尤其是在高空作业、野外作业这类不方便携带全套工具的场景，翼形螺母的实用性远高于常规标准紧固件。
