便携式急救呼吸辅助装置结构设计

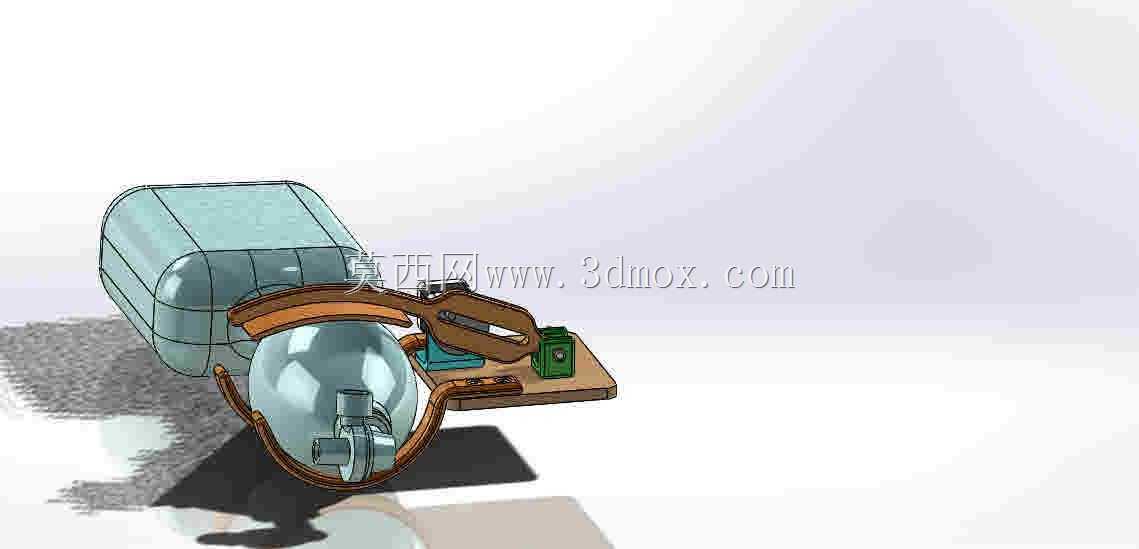

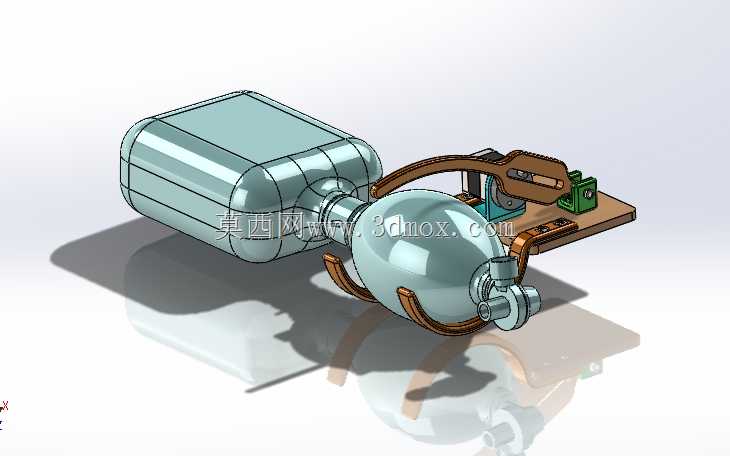

　　这款呼吸辅助装置的结构设计，核心围绕突发公共卫生事件下的应急救治场景展开，在常规急救转运、基层诊所临时通气支持、隔离点紧急救治等场景中，都能适配使用需求，不需要依赖复杂的中心供气系统，可快速部署完成通气支持操作。从功能实现逻辑来看，装置整合了储气、通气驱动、气路调节三个核心模块，储气单元采用大容量耐压腔体设计，可预存足够压力的氧气或洁净空气，配合手动与自动兼容的驱动结构，既可以在无电力供应的场景下通过手动按压结构实现节律送气，也能搭配驱动组件实现固定节律的自动通气，适配不同施救场景的使用条件。气路部分集成了压力调节与泄压结构，能根据患者的气道耐受情况调整送气压力，避免气压伤风险，同时接口采用通用医疗通气接口标准，

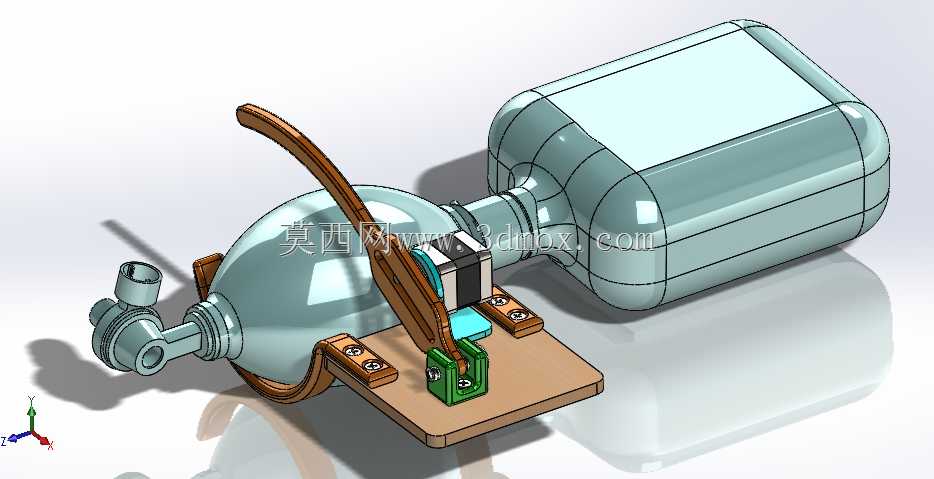

　　可直接适配常规的呼吸面罩、气管插管接头，不需要额外定制转接配件，降低现场使用的适配成本。设计过程中优先考虑了装置的便携性与快速部署能力，整体采用板式集成安装结构，所有功能组件都固定在一块轻量化安装基板上，不需要复杂的机架拼接，基板边缘预留了绑带固定孔位，既可以直接放置在急救推车、病床边的平台上使用，也可以通过绑带快速固定在担架、转运床的侧边支架上，不会占用过多的救治操作空间。从安装边界来看，装置整体横向长度控制在320mm以内，宽度不超过180mm，最高处的驱动组件高度不超过210mm，放置时只需要预留周边30mm的操作间隙即可完成气路连接、参数调节等操作，不会和急救场景下的监护仪、输液泵等其他设备产生空间干涉。

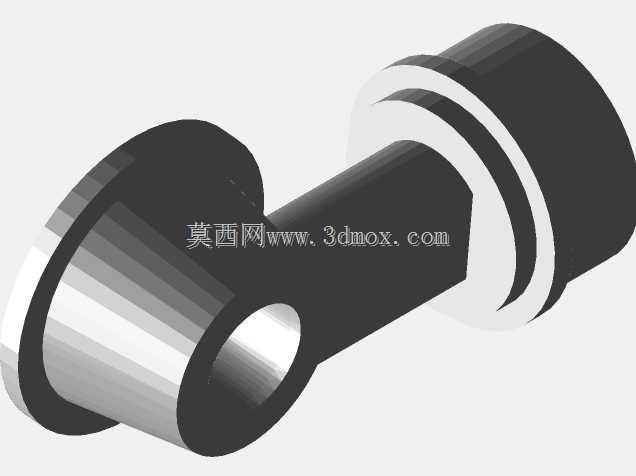

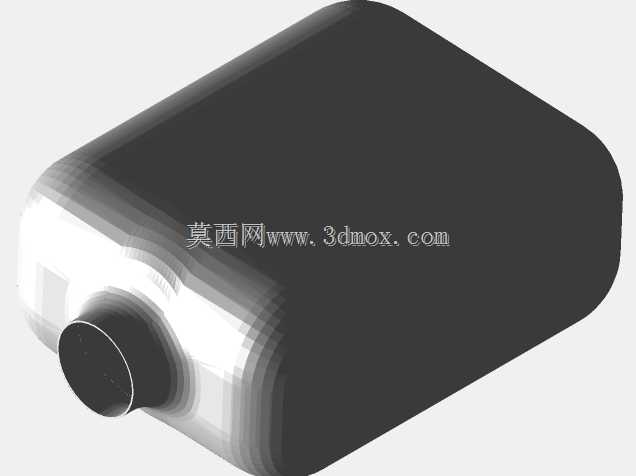

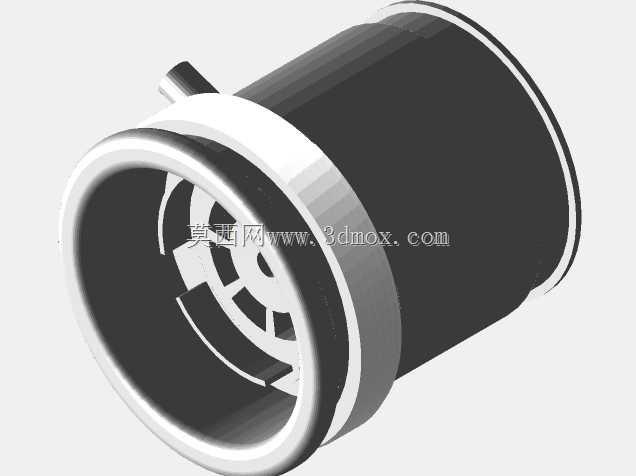

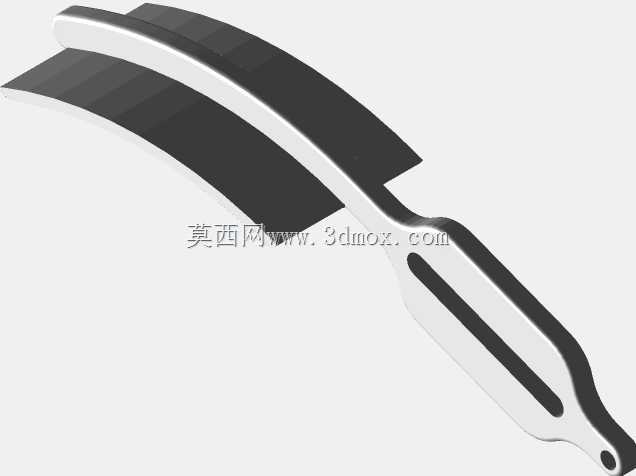

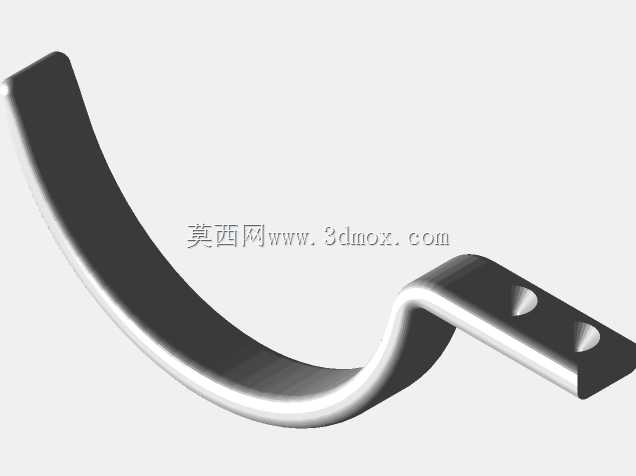

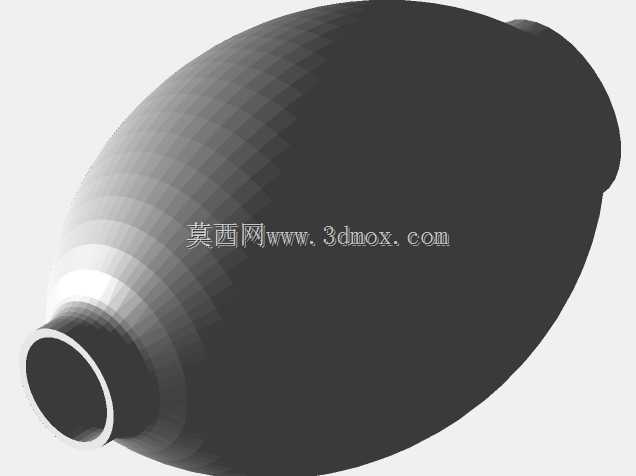

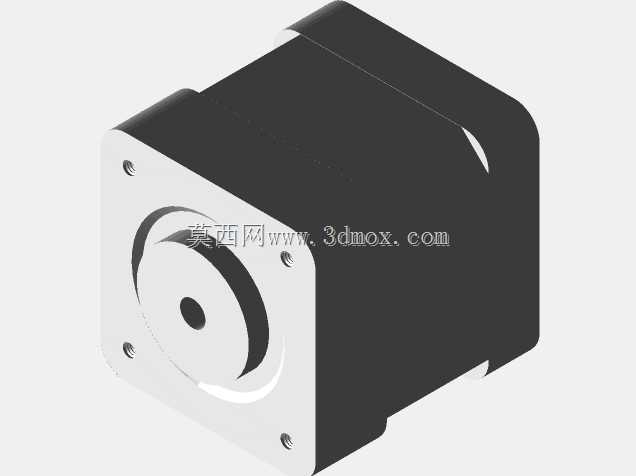

　　驱动结构采用曲柄摇杆的传动逻辑，将驱动电机的旋转运动转化为按压呼吸囊的往复直线运动，按压行程与按压频率都可以通过调整曲柄的偏心距、驱动转速实现调节，覆盖成人、儿童不同人群的通气参数需求，结构上没有复杂的精密传动件，大部分零部件都采用常规的钣金、注塑件加工工艺，生产制造成本低，适合应急状态下的批量快速生产。储气腔体采用圆弧过渡的薄壁结构，在保证耐压强度的前提下尽可能降低整体重量，腔体和呼吸囊之间采用快插式连接结构，不需要工具即可完成拆卸更换，方便后期对接触气路的部件进行消毒更换，避免交叉感染风险。装置的手动操作结构做了防滑处理，在自动驱动功能失效的情况下，施救人员可以直接握持按压手柄完成手动送气，手柄的握持角度符合人体工程学设计，

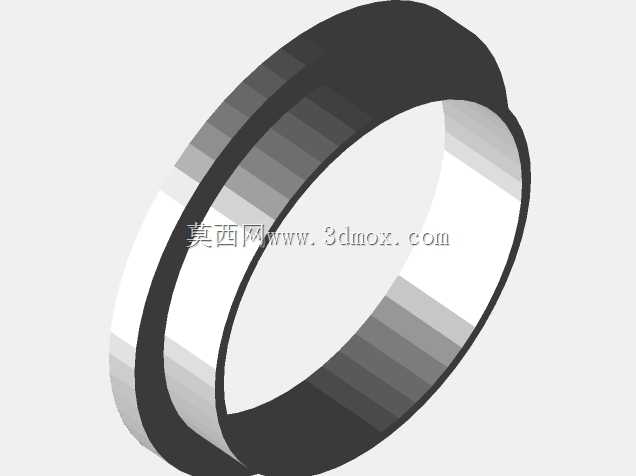

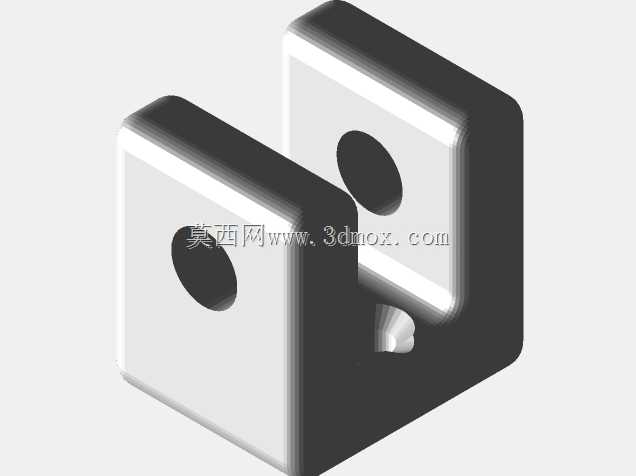

　　长时间操作也不容易产生疲劳。整个结构的受力部件都做了加强处理，驱动臂和安装基板的连接位置采用加厚的铰接座，反复按压过程中不会出现结构变形、连接松动的问题，适合高频次的应急使用场景。气路的密封结构全部采用嵌入式密封槽设计，密封件安装后不会因为搬运、震动出现移位脱落，保证送气过程中的气密性，不会出现气压不足导致的通气效率下降问题。在结构细节上，所有的棱角位置都做了圆角处理，避免急救操作过程中划伤医护人员或者勾挂防护服、输液管路等物品，安装基板的底部预留了防滑胶垫的安装位，放置在光滑的平台上时不会出现滑动移位。
