可降解聚合物LC-DCP骨折钢板成型模具

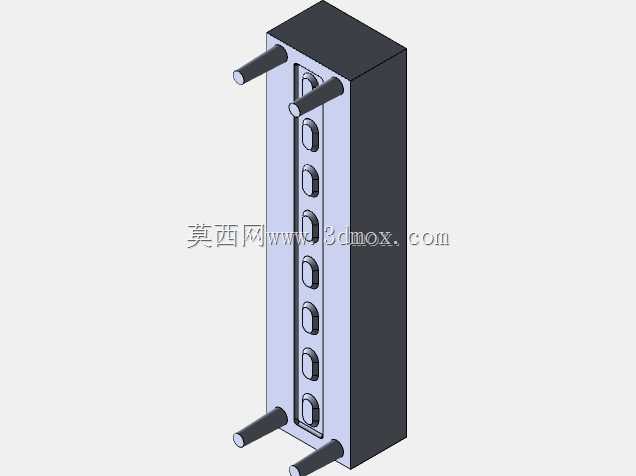

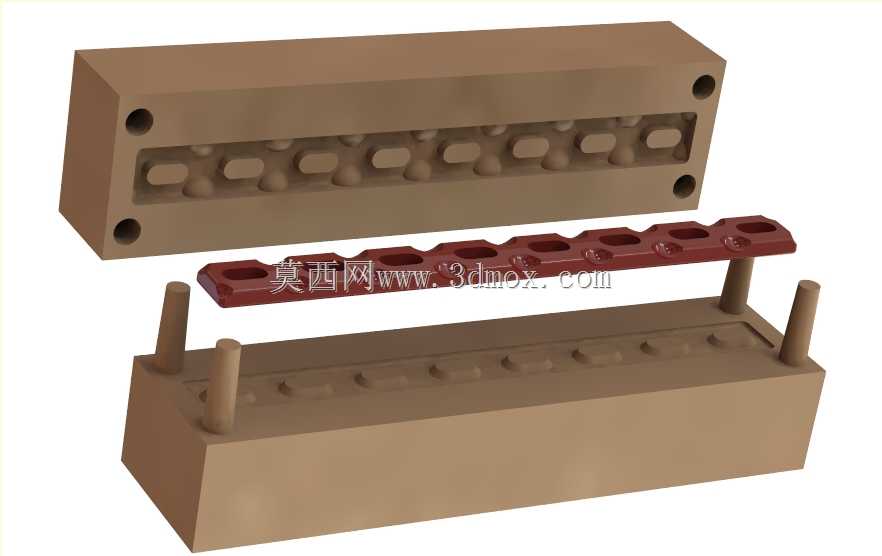

这套模具针对可生物降解聚合物材质的LC-DCP骨折接骨板压制成型设计，适配医用级可降解高分子材料的热压成型工艺，核心作用是在成型过程中精准复刻接骨板的孔位、板身弧度与表面纹理，保证成型后的接骨板符合骨科植入物的尺寸精度要求。从结构来看，模具采用上下对开式模架结构，上下模体四角设置定位导柱安装孔，合模时通过配套导柱实现精准对位，避免合模错位导致的成型件飞边、孔位偏移问题，导柱与模体孔采用间隙配合，适配3D打印模体的尺寸公差特性，开合模过程顺滑无卡滞。模腔部分沿模体长度方向排布，对应接骨板的连续成型槽，槽内精准复刻接骨板的加压孔轮廓、板身减薄槽结构，上下模合模后形成的封闭型腔完全匹配LC-DCP接骨板的截面形状，成型时聚合物材料在型腔内受热受压，可一次性成型出带完整孔位结构的接骨板坯件，减少后续二次机加工的工序量。考虑到3D打印工艺的成型特性，模体整体采用长方体块状结构，外形规整无复杂外凸结构，打印时无需添加过多支撑结构，降低打印后处理的工作量，模体边角做小圆弧过渡处理，避免打印过程中出现应力集中导致的模体开裂问题。上下模的分型面设置在接骨板的最大轮廓处，开模后成型件留在下模侧，方便操作人员取件，模腔表面做了适配聚合物脱模的粗糙度处理，无需额外喷涂脱模剂即可顺利取出成型件，适配医用材料生产的洁净要求。在安装边界上，模体上下端面为平整安装面，可直接固定在常规热压成型设备的工作台上，四角的安装孔位间距适配多数小型实验级热压机的装夹尺寸，无需额外制作转接工装即可投入使用，模体厚度经过受力核算，在成型压力下不会出现挠曲变形，保证长尺寸接骨板的成型厚度均匀性。这套模具主要面向医用生物材料研发、骨科植入物小批量试制场景，可快速完成可降解接骨板的样件制备，相比传统金属切削加工的模具，3D打印制备的模体生产周期短，改型调整灵活，可根据接骨板的设计迭代快速修改模腔结构，适配研发阶段的快速验证需求。
