2.5英寸快装式三联手摇管道夹持件

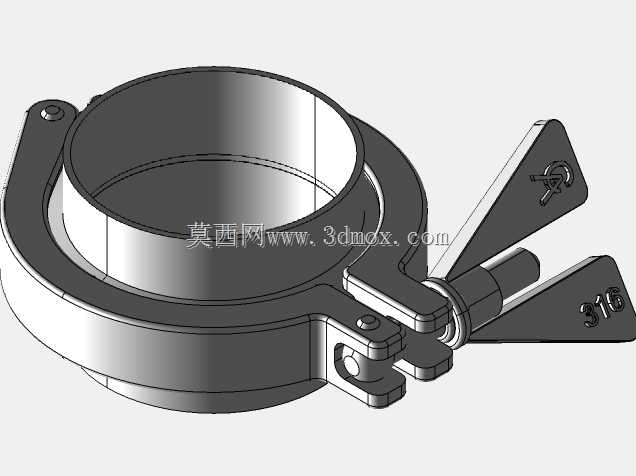

在食品饮料、生物医药、精细化工的洁净流体输送管路系统中，这类快装式三联管夹是管路对接工位的核心连接件，主要用于公称尺寸2.5英寸的卫生级管道端口快速装夹固定，替代传统法兰螺栓连接的繁琐操作，能大幅缩短管路拆装、清洗、换型的作业时间，尤其适配需要频繁拆接进行CIP清洗的生产管线布局。从结构设计来看，该夹持件采用抱箍式主体结构，主体为环形抱合腔体，内径匹配对应规格管道的快装接头凸缘外径，抱合腔体的内侧预留了密封垫圈的安装槽位，装夹后可通过挤压密封圈实现管路端面的静密封，避免输送介质出现渗漏。侧边的手摇锁紧机构采用偏心凸轮锁紧原理，扳动手柄时通过偏心轴的转动行程带动抱箍的两个铰接端收紧，无需额外工具即可完成锁紧与解锁动作，手柄上的防滑结构能保证操作人员带防护手套时也能稳定施力，铰接位置的销轴采用间隙配合设计，既保证转动顺畅，又能控制长期使用后的磨损量，避免锁紧失效。设计过程中优先考虑了安装边界的适配性，抱箍主体的轴向宽度控制在合理范围，不会在密集排布的管路中与相邻管线产生干涉，铰接端的突出尺寸经过优化，在保证锁紧行程足够的前提下，尽可能缩小了径向占用空间，适配狭小的设备安装舱内的管路布局需求。锁紧状态下，抱箍对管道接头的抱紧力均匀分布在整个环形接触面上，不会出现局部应力集中导致的接头变形问题，能承受常规流体输送工况下的管路压力波动，同时可抵消一定程度的管路轴向窜动与轻微震动，减少管路对接处的密封失效风险。这类夹持件的铰接部位预留了润滑脂填充间隙，长期使用时可定期注入食品级润滑脂维护，降低转动副的磨损速率，整体结构无卫生死角，表面经过抛光处理后不易残留介质残渣，符合洁净生产场景的卫生要求，在实际产线布局中，常配套同规格的快装弯头、三通、视镜等管件使用，可实现整段管路的无工具快速拆装，大幅降低设备运维的人工成本，也能减少管路拆装过程中对接端面的磕碰损伤，延长管路配件的整体使用寿命。
