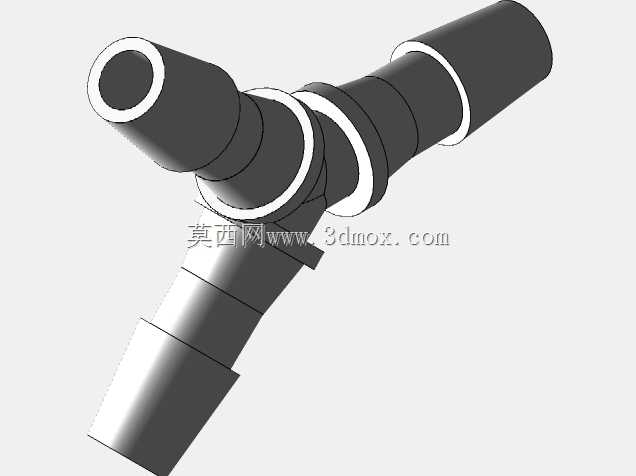

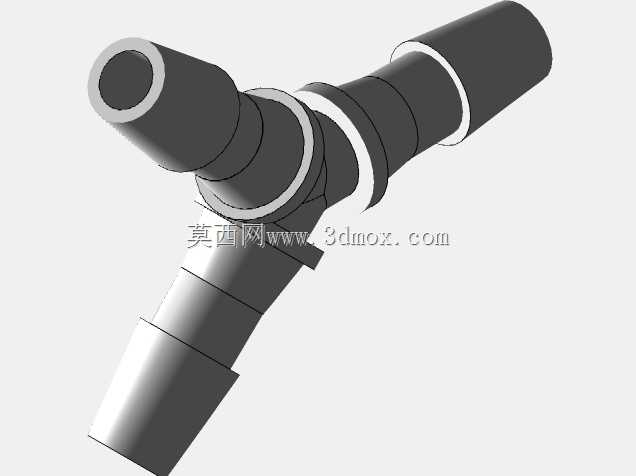

医用带刺Y型三通流体管路连接器结构

这款带刺结构的Y型三通连接器，主要应用在医用流体输送、实验室小型液路、低压气动回路这类需要单路分流为双路、或是双路汇流为单路的管路场景中，日常在输液管路转接、生化分析仪试剂管路、小型气动控制回路里都能见到这类结构的身影。不同于普通光滑外壁的插接接头，三个接口外壁的环形倒刺结构是核心设计点，当柔性管路（比如硅胶管、PVC软管、乳胶管）顺着接口方向推入后，倒刺的锥面会顺着管路内壁滑入，反向拉拽时倒刺的直角棱边会紧紧咬住软管内壁，无需额外卡箍、扎带紧固就能实现可靠的防脱连接，能承受常规低压工况下的管路拉力，避免流体输送过程中管路脱落引发的漏液、泄压问题。从结构设计逻辑来看，三个接口采用120度左右的Y型均分布局，而非直角T型三通，这种布局能大幅降低流体流经转接处的局部阻力，减少直角拐角带来的流体紊流、压降问题，对于输送粘度稍高的试剂、或是需要稳定流速的液路场景，Y型结构的流道平顺性优势非常明显，能避免直角位置残留积液、或是产生气泡滞留的问题，在医用场景下还能减少药液残留带来的交叉污染风险。建模过程中，三个插接端的外径尺寸是按照常规医用软管的内径公差带设计的，倒刺的外径比适配软管内径大0.3-0.8mm，这个过盈量既能保证插接时不需要过大的按压力就能完成装配，又能保证装配后的密封性能和拉脱强度，不会因为过盈量太大导致软管被撑裂，或是过盈量太小出现渗漏、松脱。主体的三个衔接凸台一方面是做结构加强，避免三个臂的衔接位置出现应力集中，在管路受外力拉扯时，凸台位置的加厚结构能分散应力，防止衔接处开裂；另一方面凸台也能作为插接时的限位结构，软管推到凸台端面就到达装配到位位置，方便操作人员判断装配深度，避免出现管路插接过浅导致的密封失效问题。整个零件的流道内部做了等径设计，三个接口的内孔直径保持一致，不会出现通径变化带来的流速突变，流道交汇处做了圆弧过渡处理，没有加工死角，不管是输送液体还是气体，都不会在内部残留介质，对于需要定期冲洗、消毒的医用管路来说，这种无死角的流道设计能大幅降低清洁难度，减少微生物滋生的风险。在安装边界上，这款Y型接头不需要额外的安装固定位，直接串接在软管管路中即可，整体外形没有尖锐棱角，三个臂的长度控制在合理范围，不会在密集排布的管路组里占用过多空间，相邻管路之间不会因为接头体积过大出现干涉，在小型设备的内部管路排布中，这种紧凑的Y型结构能有效节省管路布置空间，减少管路弯折的需求，延长软管的使用寿命。
