AK47上护手塑料注塑成型模具结构

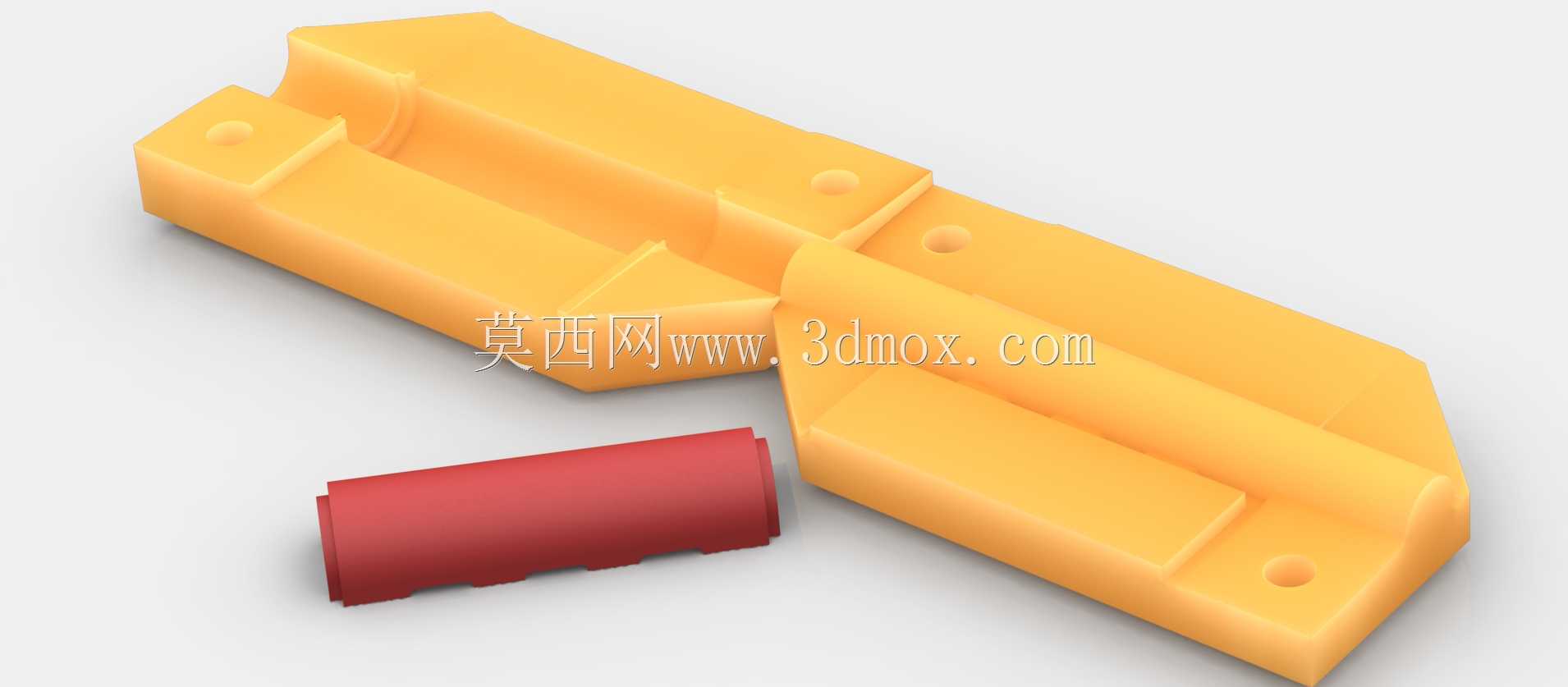

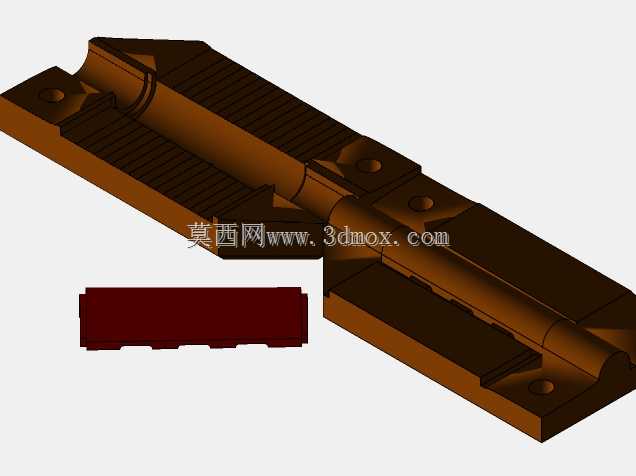

这套模具对应枪械上护手部件的批量成型需求，在轻武器配件生产场景中，上护手作为枪械外部包覆防护的核心结构件，需要兼顾握持隔热、结构限位、外部防护多重作用，日常使用中要承受连续射击带来的温度传导、握持外力冲击、野外环境的剐蹭磨损，因此对成型件的尺寸精度、材料一致性、结构强度都有明确要求。模具采用分模结构设计，拆分出的两个成型模腔对应上护手的左右半壳结构，模腔内部预留了安装凸台的成型位、卡扣配合的卡槽结构、以及减重槽的成型区域，合模后可直接注塑出带完整安装定位特征的半壳零件，无需二次加工即可完成后续的装配工序。设计过程中优先考虑了3D打印快速制模的适配性，模腔边缘做了0.2mm的脱模斜度，避免塑料冷却收缩后出现粘模问题，进胶口设置在零件非外观面的端部位置，保证成型后外表面无明显浇口痕迹，同时优化了冷却流道的排布，让模腔各区域温度差控制在5℃以内，减少成型件的翘曲变形概率。从安装边界来看，成型后的上护手半壳内侧预留的定位凸台高度为2.3mm，与枪械上机匣的对应安装槽间隙控制在0.1mm，装配后可实现无旷量的贴合，外侧的握持面做了细微的防滑纹理成型，无需后续表面处理即可满足握持摩擦力要求。配套的红色型芯部件对应上护手内部的隔热衬套成型位，该结构在注塑时作为嵌件定位，可让成型后的护手内部形成完整的隔热空腔，连续射击时能有效阻隔枪管传导的热量，避免握持部位温度过高影响操作。整套模具的分型面设置在零件的最大轮廓处，飞边产生量控制在0.05mm以内，后续仅需简单的毛边清理即可完成零件终检，适配小批量定制生产以及快速打样的需求，在民用枪械配件生产、战术配件定制场景中可直接投入使用，无需额外的结构调整。
