四轮仿生探测移动机器人结构设计

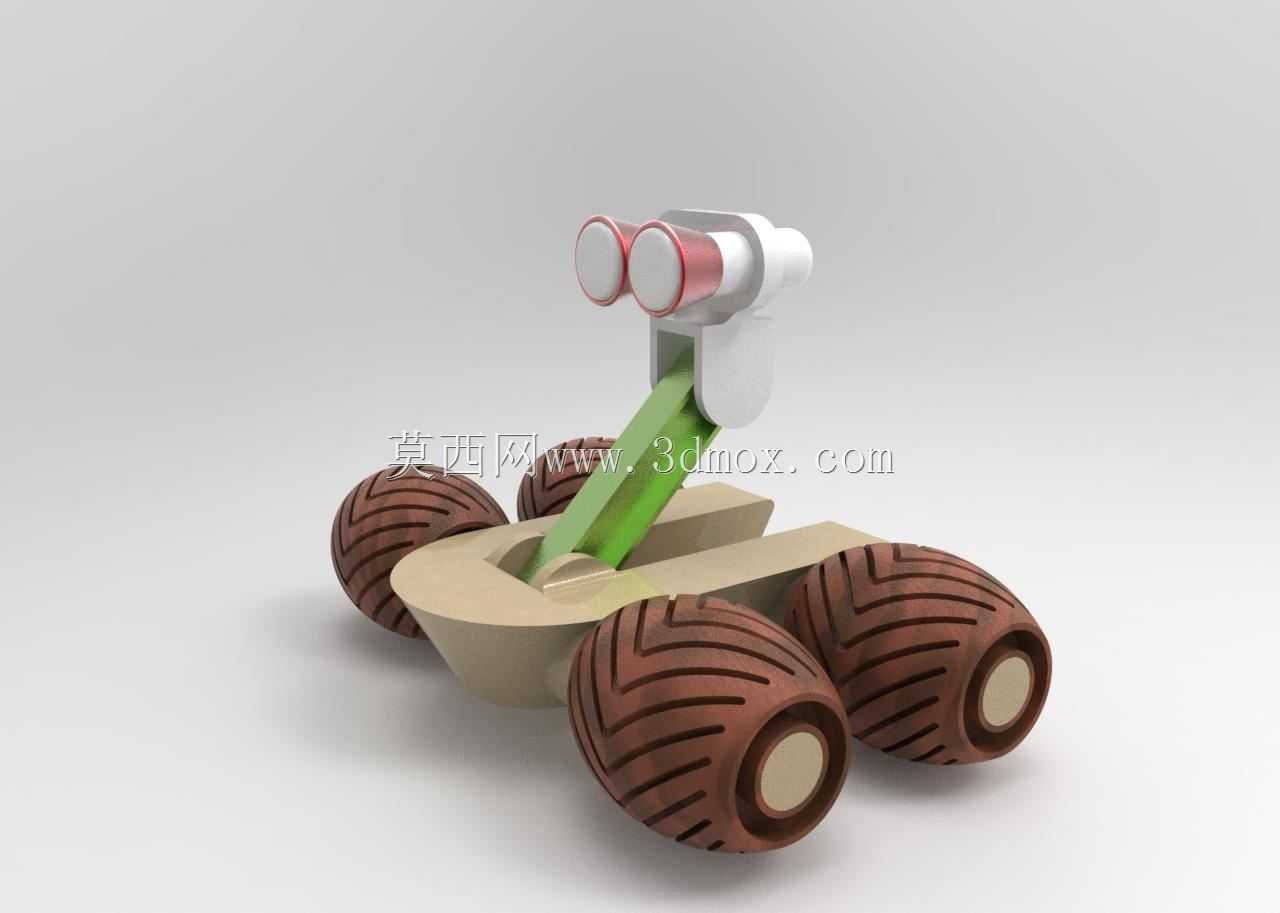

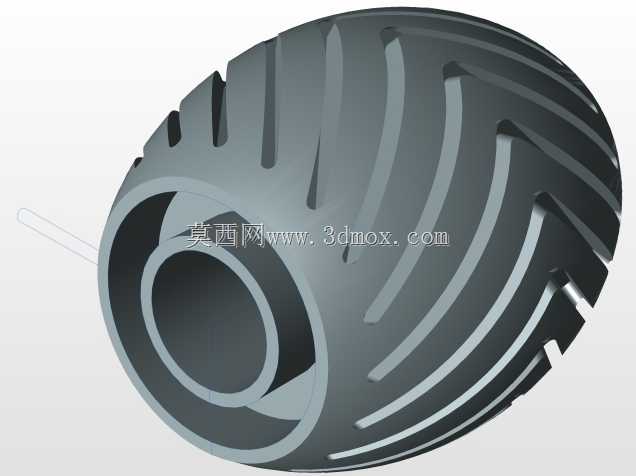

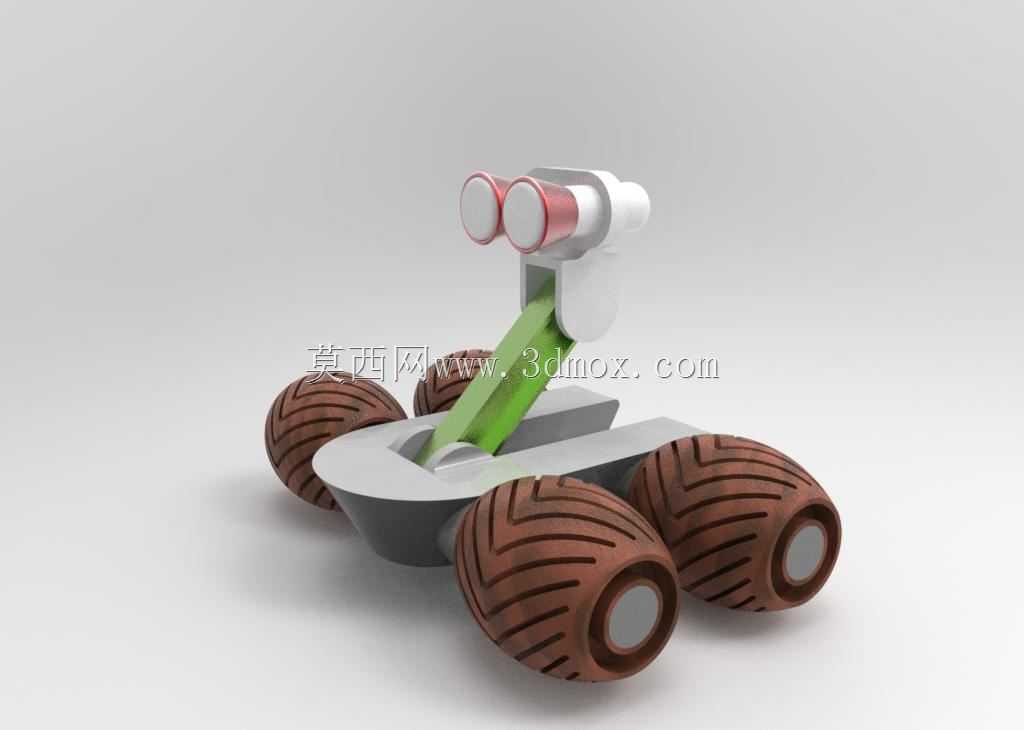

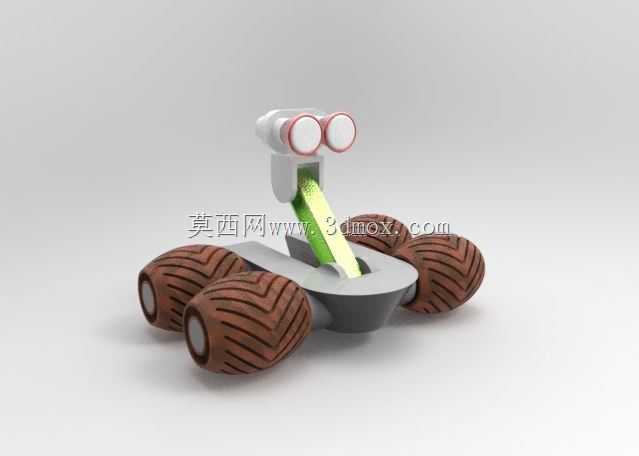

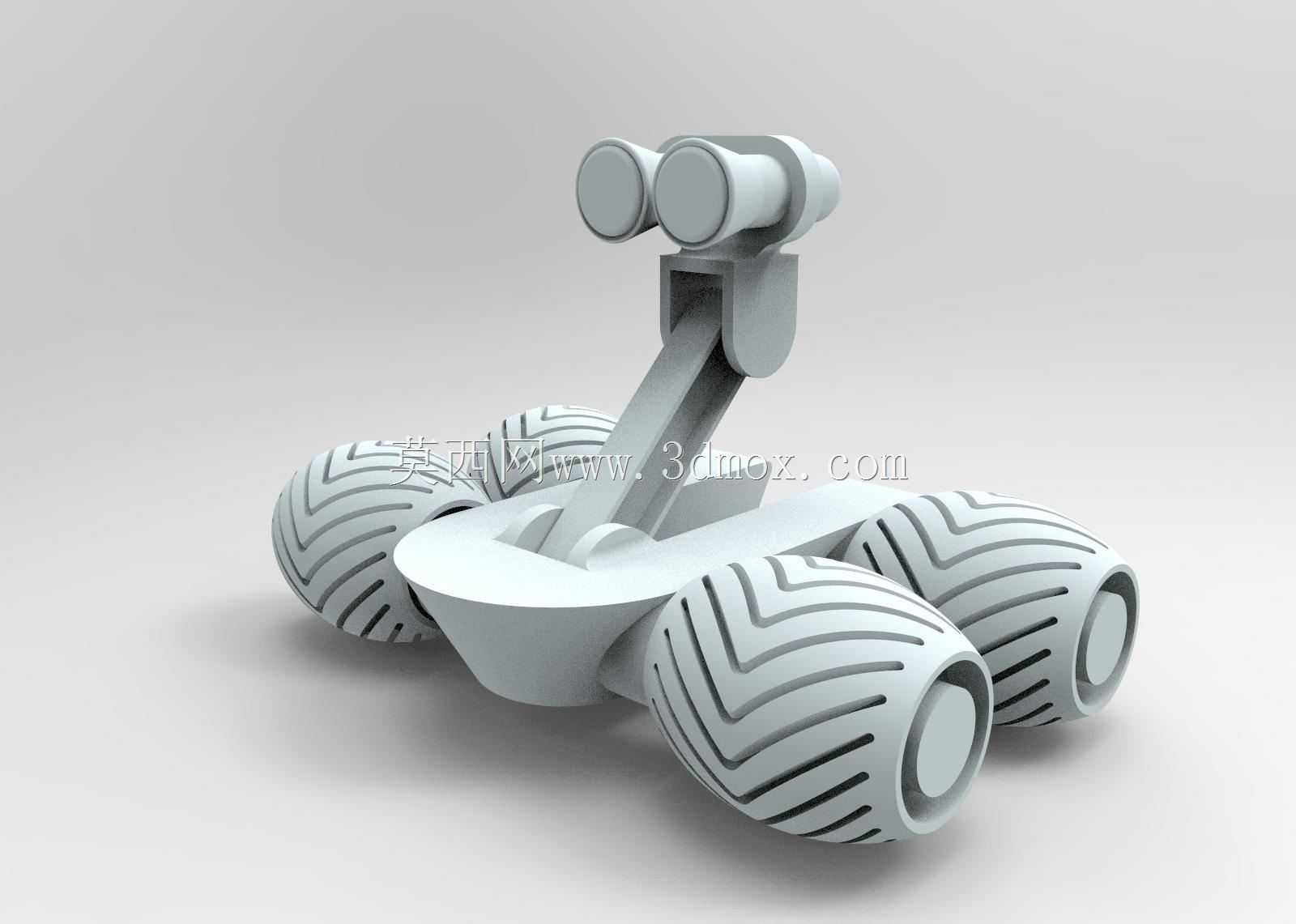

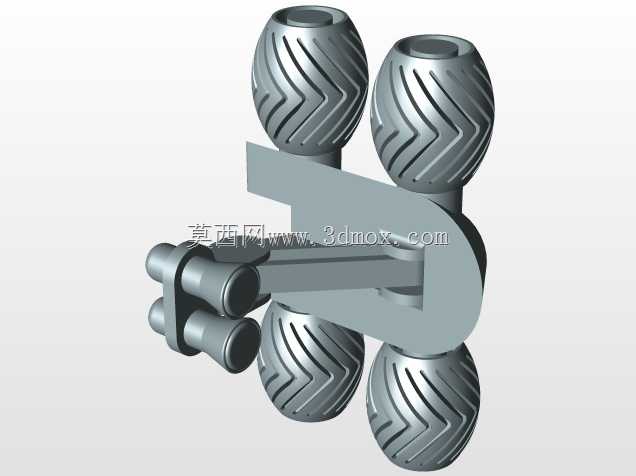

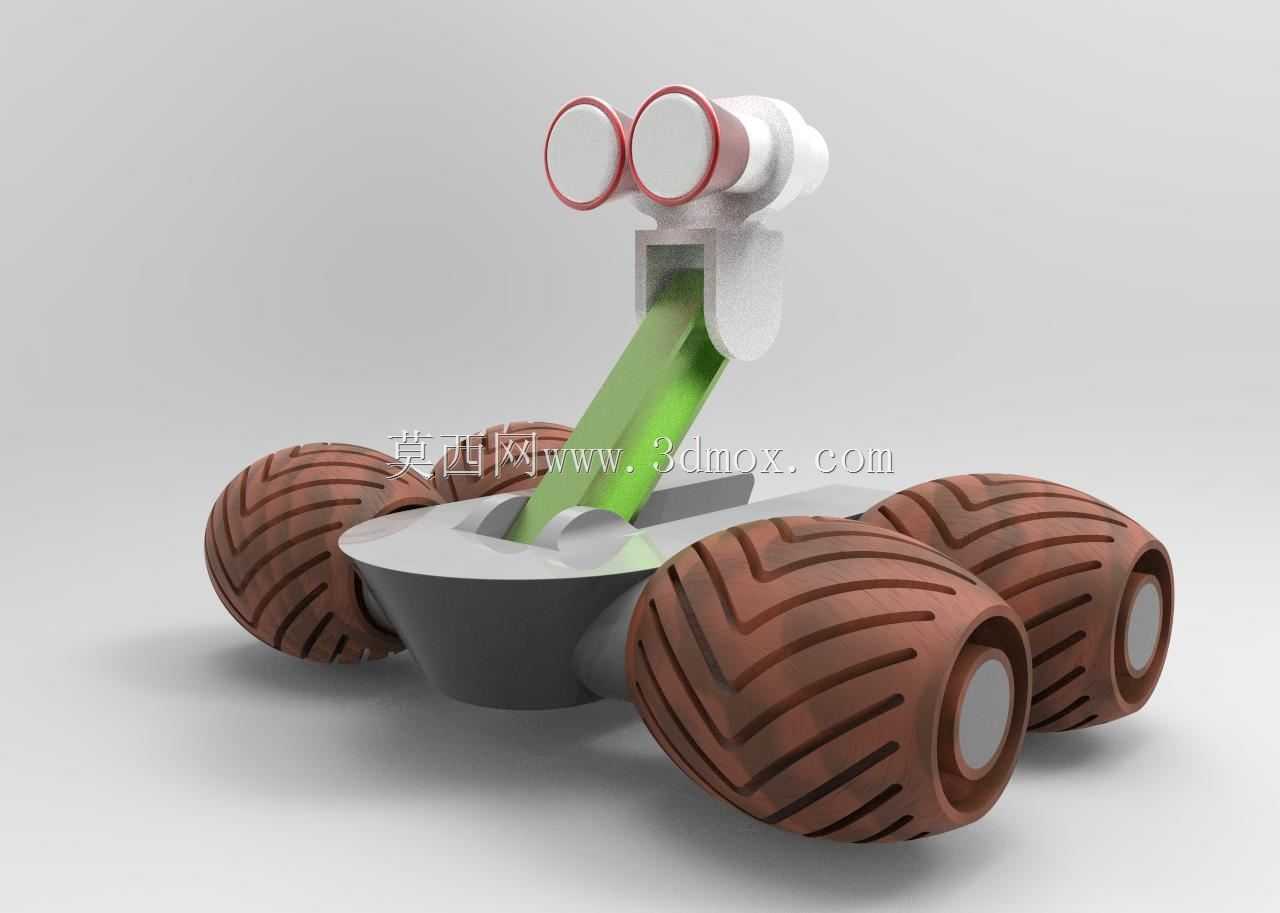

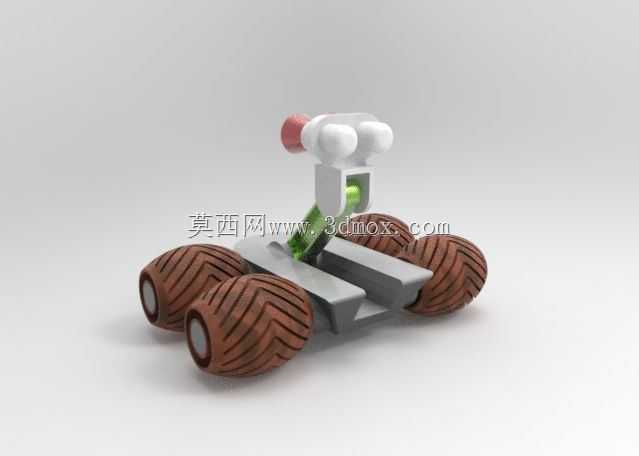

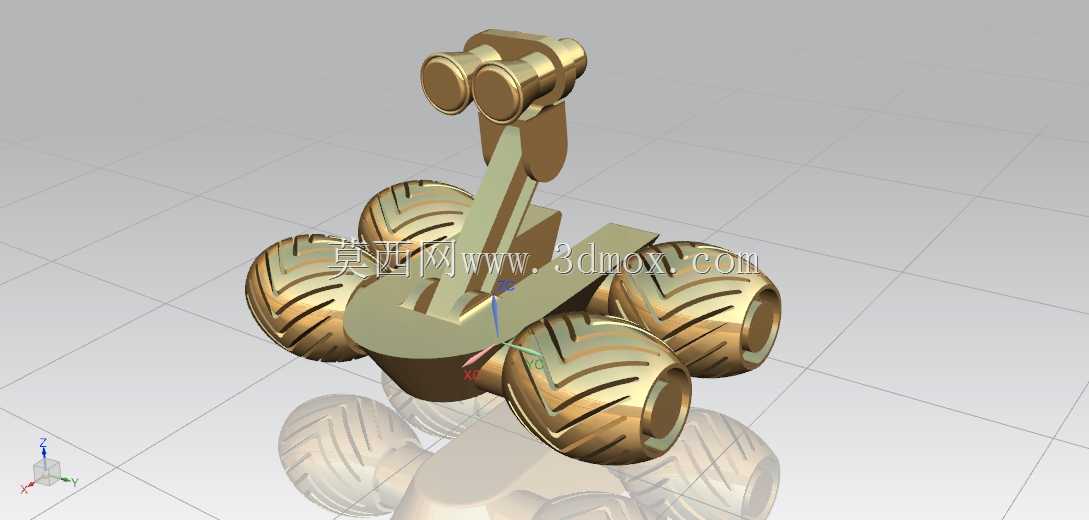

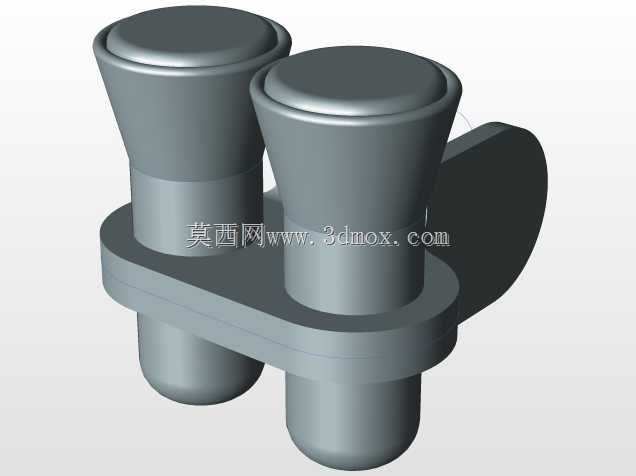

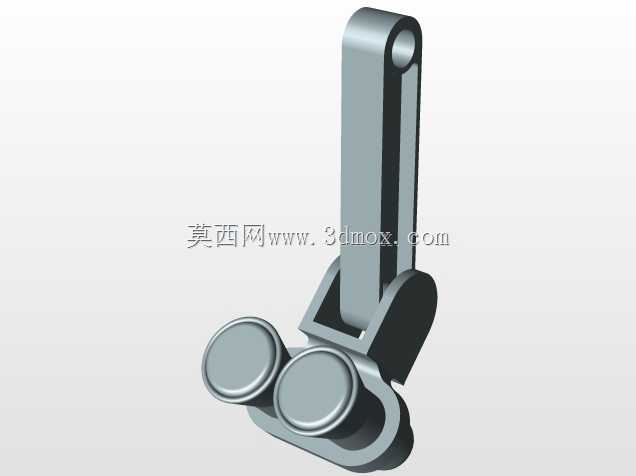

这款四轮移动仿生探测机器人的结构设计，核心面向狭小空间巡检、浅滩地形探测、教学实训演示等场景开发，整体采用模块化拆分思路，将行走单元、视觉感知单元、承载底盘三个核心模块做独立装配设计，方便后续根据不同作业需求快速更换功能组件。行走轮采用大胎面深纹路的橡胶材质结构，胎纹深度预留3mm的防滑冗余，轮体与轮轴之间采用卡接式快拆结构，单轮拆卸仅需松开侧面的定位卡销即可完成更换，四轮采用对角对称布局，轮距设定为120mm，轴距设定为140mm，整体底盘离地间隙预留25mm，可顺利通过高度不超过20mm的凸起障碍，同时在浅滩、松软沙土等低附着路面行走时，宽胎面可有效降低接地比压，避免轮体陷滞。承载底盘采用轻量化的镂空框架结构，主体承载件采用ABS工程塑料材质注塑成型，底盘中部预留15mm*40mm的设备安装槽，可根据作业需求搭载小型传感器、采样模块或者配重块，安装槽周边预留4个M2的螺纹安装孔，方便不同功能模块的固定安装，底盘与上部支撑臂的连接位置采用铰接结构，可实现支撑臂0-45度的俯仰角度调节，适配不同高度的感知需求。上部视觉感知单元采用双镜头并列布局，镜头模组外部设置防护套筒，避免行进过程中飞溅的砂石刮花镜头镜面，感知单元与支撑臂之间采用旋转铰接结构，可实现水平方向180度的视角转动，无需调整整机行进方向即可完成周边环境的全景探测。支撑臂采用中空的槽型结构，内部可走设感知单元的信号线缆，避免线缆外露在行进过程中被障碍物剐扯断裂，支撑臂与底盘的铰接位置设置阻尼垫片，调整角度后可依靠阻尼力保持姿态稳定，无需额外增加锁止结构，简化整体装配复杂度。整机装配完成后整体长度控制在180mm，宽度控制在130mm，高度控制在110mm，整体重量控制在280g左右，小型化的尺寸设计既满足教学场景下的桌面实训操作需求，也可搭载在小型探测载具上作为子单元执行狭窄空间的探测任务，所有装配部件的公差配合均采用间隙配合设计，装配间隙控制在0.1-0.2mm之间，既保证部件活动的顺畅度，也避免间隙过大导致的行进过程中结构晃动问题。轮轴部位采用自润滑的铜套作为转动支撑，无需额外加注润滑脂即可保证长时间转动的顺畅性，降低后期维护成本，整机的边角位置均做R3的圆角过渡处理，避免尖锐边角在装配或者使用过程中造成磕碰损伤。
