12号口径霰弹枪弹结构三维设计

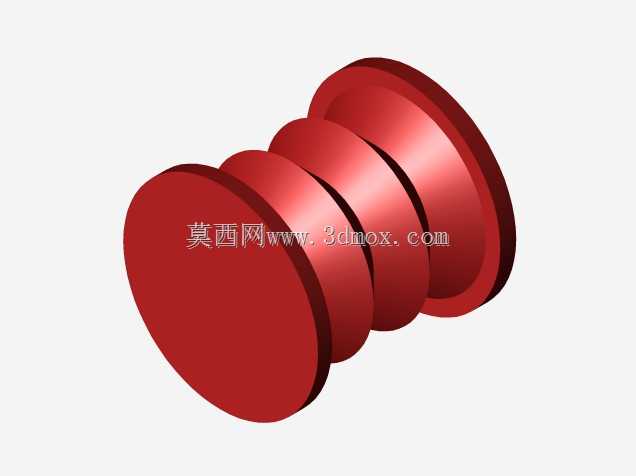

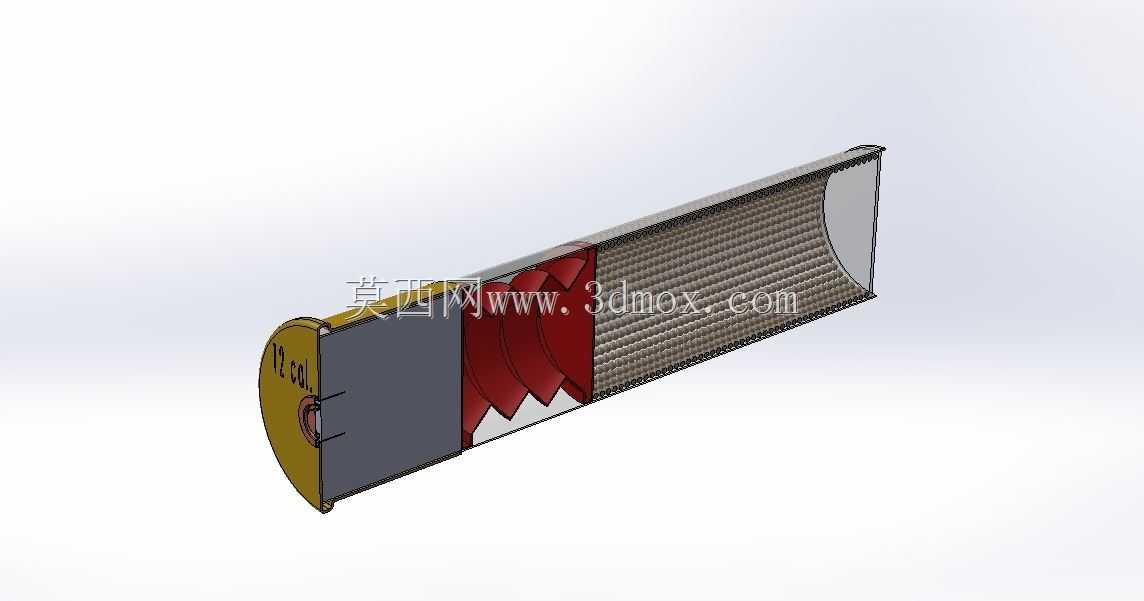

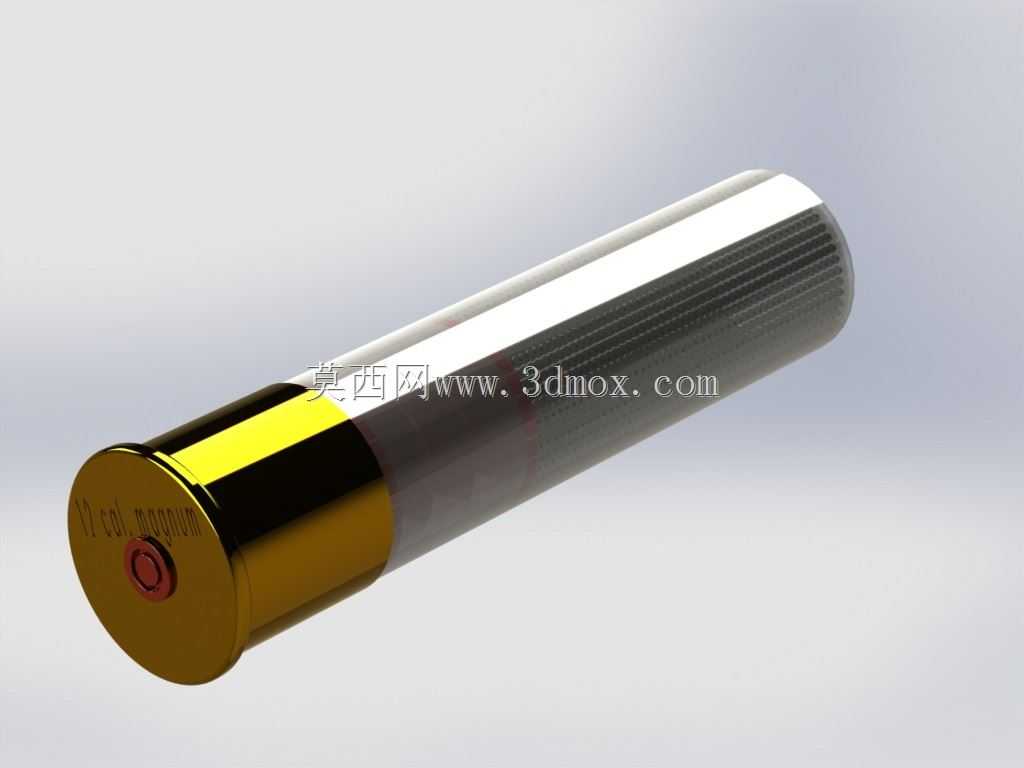

本次建模的12号口径霰弹，是民用狩猎、运动射击领域应用最广泛的定装弹药规格，在结构设计上完全遵循SAAMI标准尺寸规范，弹壳整体长度70mm，底部铜制底缘直径20mm，适配市面上绝大多数12号口径唧筒式、半自动霰弹枪的弹膛进弹坡尺寸，建模时特意还原了弹壳口部的卷边收口结构，该结构的作用是固定弹内弹托与弹丸，避免日常携行时弹丸脱落，同时保证击发时火药燃气能够完全推动弹托向前运动，不会出现漏气导致的初速波动。弹壳主体采用高密度聚乙烯材质的红色壳体设计，建模时还原了壳体表面的防滑滚花纹理，该纹理并非装饰结构，实际使用中能够增加抽壳钩与弹壳表面的摩擦力，在低温、高湿环境下抽壳时不会出现打滑断壳的故障；底部的黄铜底火座采用过盈配合压入弹壳底部，建模时还原了底火座与弹壳结合处的压合台阶，该台阶的尺寸公差控制在0.02mm以内，既保证底火座不会在击发时被火药燃气冲出，也能保证底火被击针撞击时能够稳定触发发火。从设计思路来看，建模时优先保证了各部分的装配干涉检查，弹壳内部依次设置底火室、传火孔、发射药腔、弹托限位台阶四个结构段，传火孔直径1.8mm，正对底火室中心位置，保证底火发火后火焰能够均匀点燃发射药腔内的发射药，不会出现偏燃导致的膛压异常；弹托采用聚乙烯一体成型结构，外径与弹壳内径间隙控制在0.1mm，既能够顺畅装入弹壳，击发时也能起到良好的闭气作用，弹托前端的弹丸容纳槽可根据使用场景装填鹿弹、鸟弹或者独头弹，本次建模还原的是通用独头弹配置，弹丸头部的弧形曲率完全符合空气动力学要求，在50米有效射程内能够保证弹道稳定，不会出现过度翻滚导致的精度下降。在实际应用场景中，该类弹药除了狩猎、运动射击使用外，也常被用于破门、防暴等战术场景，建模时还原的弹壳表面标识位，可根据不同用途标注弹药类型、装药量、适用场景等信息，方便使用者快速识别弹药种类；尺寸设计上严格控制弹壳的整体锥度，锥度为1:120，保证在弹匣供弹时能够顺畅抱弹、进弹，不会出现供弹卡滞的问题，底缘的厚度控制在1.5mm，适配抽壳钩的卡槽尺寸，保证抽壳、抛壳动作顺畅，不会出现底缘断裂导致的卡壳故障。建模过程中对各部分的壁厚做了等比例还原，弹壳主体壁厚1.2mm，既能够承受击发时最高约70MPa的膛压，也不会因为壁厚过大导致弹壳重量超标，影响供弹可靠性；底部铜座的壁厚2mm，保证击针撞击底火时不会出现击穿故障，同时能够承受抽壳钩的拉力，在连续射击时不会出现底缘变形的问题。
