该螺旋桨叶轮结构主要面向流体动力传输场景,可适配小型涡轮动力装置、流体增压单元、微型推进系统等设备的核心动力输出需求,在实际工况中承担将旋转机械能转化为流体动能、或是承接流体动能转化为旋转扭矩的核心作用,既可以作为小型燃气涡轮、蒸汽涡轮的做功叶轮使用,也可适配低粘度流体输送泵、小型水下推进装置的动力端部件,在航空模型动力单元、小型工业流体增压设备、微型水力透平装置中都有对应的应用空间。

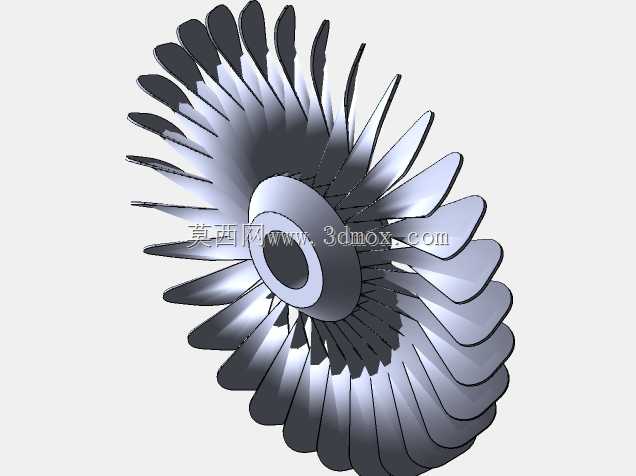

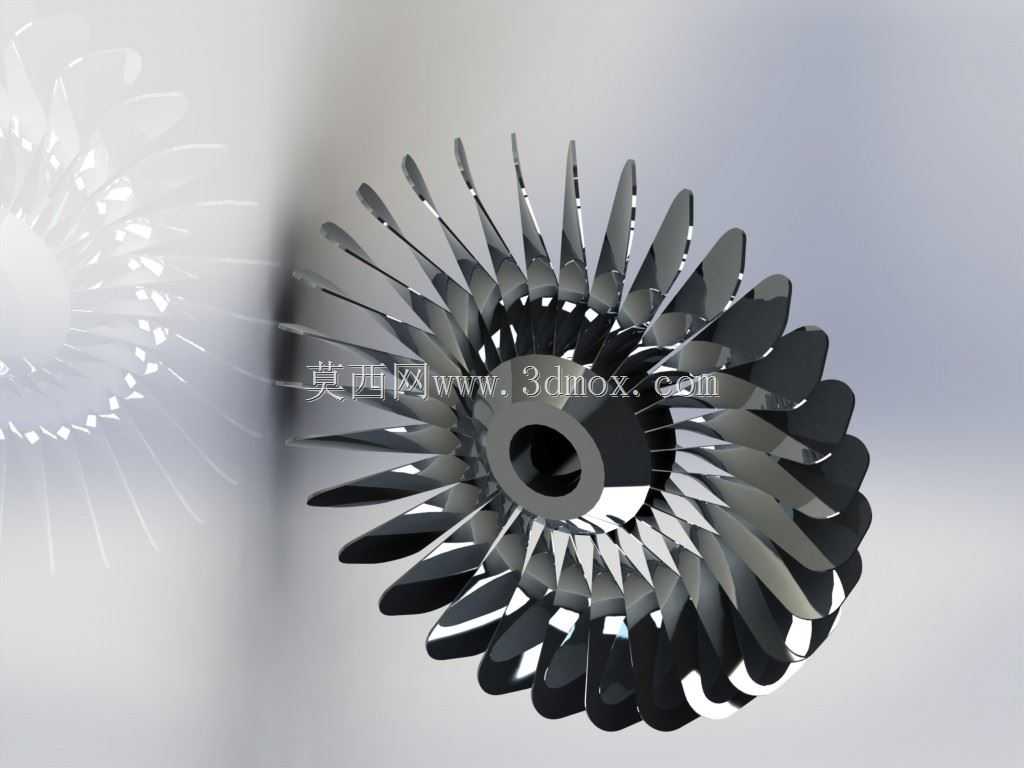

从结构设计逻辑来看,该叶轮采用径向辐射式多叶片布局,整体为单级轮盘一体式结构,中心设置带定位台阶的安装轴孔,轴孔内壁预留键槽安装位,可与动力输出轴实现周向固定,避免高转速工况下出现相对滑动;轮盘部分从中心向边缘做等强度减薄设计,既保证叶片根部的连接强度,又尽可能降低整体转动惯量,减少动力输入阶段的扭矩损耗。叶片采用空间扭曲翼型设计,每个叶片的截面从根部到梢部按照流体流动迹线做渐变扭转,根部截面安装角更大,可承接更高的圆周线速度带来的流体冲击,梢部截面安装角收窄,适配边缘更高的线速度,减少叶尖涡流带来的能量损耗,叶片前缘做圆角钝化处理,避免流体中微小杂质冲蚀造成叶片前缘缺损,后缘做薄化处理,优化流体脱离叶片时的流态,降低尾流紊流带来的振动与噪声。
在安装边界层面,该叶轮的轴向安装尺寸以轮盘两侧端面为基准,中心轴孔的配合公差按照H7级精度设计,可与对应规格的k6公差传动轴实现过渡配合,安装时需保证叶轮端面与轴肩的贴合度,端面跳动公差控制在0.02mm以内,避免高转速下出现动平衡超标问题。叶轮的径向最大尺寸为叶片梢部构成的外圆直径,安装时需与外围的流体壳体、导流罩保留均匀的径向间隙,间隙值控制在叶轮直径的千分之五到千分之八区间,间隙过小容易在高速旋转时出现叶梢碰擦壳体的故障,间隙过大则会造成叶尖泄漏量增加,降低整体能量转换效率。
从功能特性角度,该一体式叶轮结构无额外的叶片拼接焊缝,整体结构一致性更好,在高转速工况下的结构强度更稳定,可承受更高的进出口压差,叶片表面的流线型连续曲面可保证流体在叶片间流道内的流动更平顺,减少流道内的涡流与流动分离现象,提升能量转换效率;多叶片的布局设计可以让叶轮在旋转过程中对流体的做功更均匀,输出的流体压力或推力脉动更小,降低下游流体管路或推进装置的振动水平。设计过程中针对叶片根部的应力集中区域做了圆弧过渡处理,将叶片与轮盘连接位置的圆角半径控制在3-5mm,分散离心力作用下的根部应力,避免长期交变载荷下出现根部疲劳裂纹。
在实际选型适配过程中,该叶轮可根据不同工况需求匹配对应的材质,若用于高速气动涡轮场景,可选用高强度铝合金或钛合金材质,兼顾强度与轻量化需求;若用于流体输送或水力透平场景,可选用不锈钢或工程塑料材质,提升抗腐蚀与抗冲蚀性能。安装时需完成整体动平衡校正,平衡精度等级按照G2.5级控制,对应高转速工况下的振动限值要求,避免运行过程中出现轴承异常磨损、结构共振等问题。流道设计上,相邻叶片之间构成的收敛型流道从入口到出口做平滑过渡,保证流体在流道内加速或减速过程的流速变化均匀,避免局部流速突变造成的冲击损失,叶片的型线设计经过流场仿真迭代,在额定工况点的流动分离区域占比控制在5%以内,保证额定工况下的运行效率处于较高区间。
