Nema17规格步进电机结构三维设计

做小型自动化设备结构选型的时候，Nema17规格的步进电机几乎是绕不开的基础动力元件，从桌面级3D打印机的XYZ轴传动，到小型点胶机、桌面雕刻机的进给驱动，再到自动化产线上的小型物料分拣摆台、电子设备测试治具的工位切换机构，这类小尺寸步进电机的应用覆盖了大量轻负载精密传动场景。不同于大功率伺服电机的高成本与复杂配套，Nema17步进电机凭借适中的保持扭矩、标准化的安装尺寸，成为小行程、低负载、定位精度要求在0.1mm级别的传动场景首选。

从实际使用的角度看，这类电机的核心功能是将电脉冲信号转化为固定步距角的角位移，每接收到一个驱动脉冲，就会转动对应固定角度，配合细分驱动器可以实现更小的转动分辨率，在开环控制场景下就能满足多数轻载定位需求，不需要额外加装编码器做位置反馈，能大幅简化设备的电控结构，降低整体设计成本。日常选型时最先要确认的就是安装边界，Nema17对应的安装法兰尺寸为42mm见方，这也是行业内常说的42步进电机的命名来源，法兰面上的四个安装孔呈正方形分布，孔位中心距统一为31mm，安装孔一般采用M3螺纹规格，输出轴为直径5mm的D型轴，轴伸长度根据不同扭矩版本略有差异，常规版本轴伸在20-24mm区间，设计配套的同步轮、联轴器时必须匹配这个轴径与D型切面尺寸，避免出现传动打滑或者装配干涉的问题。

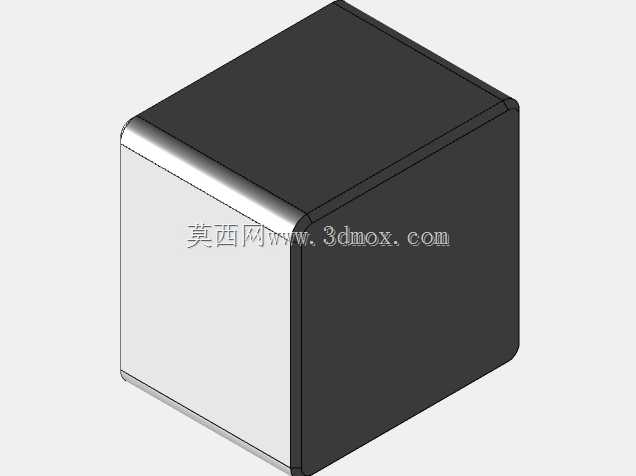

做这个三维模型的时候，首先是还原电机的实际装配边界，把所有会影响周边结构设计的尺寸都做了精准还原：电机主体的机身长度根据常规0.4N·m扭矩版本做了等比例建模，机身尾部的出线端位置、出线方向的预留空间都做了体现，避免结构设计时出现线材被机架挤压的问题；输出轴端的轴肩尺寸、轴承位的外部轮廓也做了对应还原，方便设计电机安装座的时候匹配止口尺寸，保证电机安装后输出轴与传动机构的同轴度。建模过程中没有做过度的细节简化，比如机身表面的散热筋结构、端盖的固定螺丝沉头位置都做了还原，不是简单的方块加圆柱的示意模型，做设备整体装配的时候，可以直接用来检查周边结构的间隙，比如电机安装后和旁边的走线槽、传感器支架会不会有位置冲突，同步带安装后的张紧空间是否足够。

很多刚入行的结构设计人员做小型设备的时候，容易忽略步进电机的安装细节，比如只记得法兰的安装孔位，忘了预留电机尾部的编码器或者阻尼器的安装空间，或者输出轴的长度计算错误，导致联轴器顶到电机端盖，长期运行磨损轴承。这个模型在构建的时候特意把这些容易出问题的边界尺寸都做了准确呈现，比如电机尾部的凸起高度、端盖到轴肩的距离，都和市面主流量产的Nema17步进电机保持一致，选型阶段直接把模型调入装配体，就能快速确认电机安装位的空间是否足够，不需要反复核对二维样本的尺寸参数，能减少很多前期设计的疏漏。

从应用场景的适配性来说，这个规格的电机适合搭配同步带、T型丝杆、小型齿轮组做传动，设计对应的传动结构时，模型的输出轴位置、安装法兰基准面都可以直接作为装配基准，快速搭建整套传动机构的三维布局。比如做桌面3D打印机的挤出机构设计时，可以直接以这个电机模型为基准，设计挤出轮的安装位置、散热块的固定结构，检查送丝路径会不会和电机机身产生干涉；做小型旋转工作台设计时，可以直接匹配电机的安装法兰做转盘的连接座，确认转盘转动时的周边安全间隙。不同于通用的示意模型，这个模型的所有外部轮廓尺寸都贴合量产实物的实际尺寸，不会出现模型看着能装上，实际加工后零件装不上的问题，对于需要快速搭建小型自动化设备三维方案的结构工程师来说，能大幅缩短前期布局的时间，减少尺寸核对的工作量。

另外在建模的时候，也考虑到了不同使用场景的需求，把电机的机身、端盖、输出轴都做了独立的零件拆分，要是需要做电机的爆炸视图、做设备的装配说明文档，也可以直接调用拆分后的零件做视角调整，不需要重新对模型做拆分处理。机身表面的圆角、出线口的护线套位置也都做了还原，做设备渲染效果图的时候，不需要额外调整模型细节就能得到比较真实的展示效果，不会因为模型过于粗糙影响方案展示的质感。
