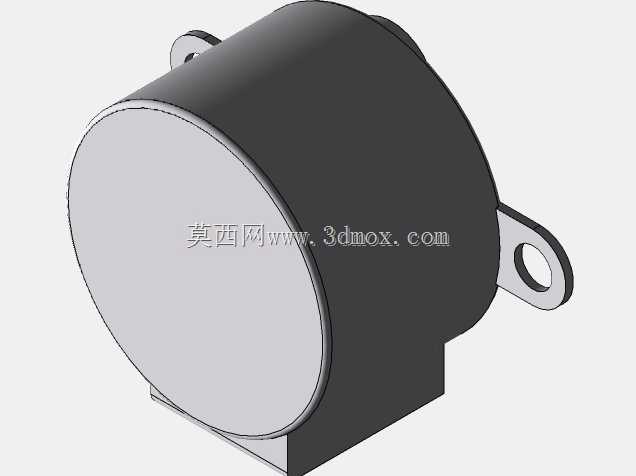

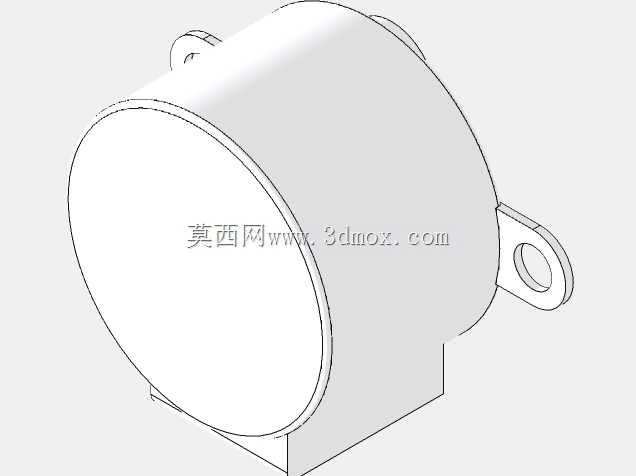

28YBJ-48型直流5V四相五线步进电机结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:332622
  • 28YBJ-48型直流5V四相五线步进电机结构设计
  • 28YBJ-48型直流5V四相五线步进电机结构设计
  • 28YBJ-48型直流5V四相五线步进电机结构设计
  • 28YBJ-48型直流5V四相五线步进电机结构设计
  • 28YBJ-48型直流5V四相五线步进电机结构设计

做小型自动化设备选型的时候,很多工程师最先接触的执行元件就是这类小体积步进电机,尤其是做桌面级装置、小型云台、智能阀门控制、教学实验平台这类对安装空间有严格限制的场景,这类5V供电的减速步进电机几乎是绕不开的选项。这次建模还原的这款四相五线步进电机,首先要明确它的实际应用边界:它本身带减速齿轮组,输出扭矩比同尺寸无减速的步进电机要高不少,适合低速大扭矩的点位控制场景,比如智能水表的阀门驱动、空调出风口的导风板调节、小型3D打印机的送料机构辅助驱动、监控摄像头的云台转动、教学用机械臂的关节驱动,甚至很多DIY的小型雕刻机进给轴、自动窗帘的驱动模块,都能看到同规格电机的身影。

建模的时候最先要敲定的是安装边界尺寸,这类电机的安装法兰是标准的28mm见方结构,四个安装孔的孔位距是23mm,适配M3的安装螺丝,输出轴的直径是5mm,轴端带D型切边,方便和联轴器、塑料齿轮紧配,不会出现传动打滑的问题。电机本体的总长度不含输出轴是19mm,加上后端的出线部分总长度也不到25mm,在狭小的设备腔体内布置的时候,不需要预留太大的安装空间,这也是它能在很多消费级小型机电产品里大量应用的核心原因。

从结构设计的角度拆解,这款电机的本体是四相五线的永磁式步进结构,定子上有八个绕组磁极,转子是永磁磁钢,步距角本身是5.625度,也就是每转需要64个脉冲,前端集成的1:64减速齿轮组,把输出端的步距角降到了0.08789度,也就是整步驱动下输出轴转一圈需要4096个脉冲,控制精度足够应对绝大多数不需要超高精度的点位控制场景。建模的时候特意还原了内部减速齿轮的啮合关系,从电机轴端的小齿轮,经过三级直齿轮减速,最终把动力传递到输出轴,每一级齿轮的模数都是0.3,齿厚1.5mm,材质是POM工程塑料,运转噪音小,自润滑特性好,不需要额外加注润滑脂就能满足长期运转的需求,这也是这类低成本小电机能大规模量产的设计考量。

实际做设备结构设计的时候,用这类电机要注意几个安装细节:首先是供电线的出线方向,模型里还原的是后端径向出线,五根线分别对应四个相线和公共端,布线的时候要预留至少10mm的弯曲半径,避免线材根部被壳体压断;其次是输出轴的轴向窜动,这类电机的输出轴轴向间隙一般控制在0.1-0.3mm,安装联轴器的时候不要给轴端施加过大的轴向推力,不然会把内部的减速齿轮顶偏,导致运转卡滞甚至打齿;还有就是安装面的平面度要求,电机安装的基准面平面度要控制在0.05mm以内,四个安装螺丝的锁紧扭矩不要超过0.3N·m,不然会把塑料的前端盖压变形,导致齿轮啮合间隙变化,运转噪音变大。

从功能特性上来说,这款5V供电的版本可以直接和常见的单片机开发板IO口驱动电路匹配,不需要额外的高电压供电模块,用ULN2003驱动板就能直接驱动,接线简单,控制逻辑成熟,对于做原型机验证的工程师来说,不需要花太多时间在驱动电路调试上,能快速验证传动结构的可行性。它的保持扭矩在5V供电下大概是300g·cm,足够驱动1kg以内的负载做低速转动,适合短距离的点位运动,不适合高速连续运转,因为减速齿轮是塑料材质,高速下磨损会加快,长期运转的转速最好控制在10rpm以内,能保证上万小时的使用寿命。

建模过程中对每个结构细节都做了还原:前端盖的定位止口直径是22mm,深度1mm,和设备安装孔定位的时候能保证同轴度误差在0.1mm以内;后端盖的散热槽虽然尺寸小,但也做了等比例还原,实际运转的时候绕组产生的少量热量可以通过后端盖的金属壳散出去,不需要额外加散热片;电机外壳是0.3mm厚的镀锌钢板拉伸成型,和前后端盖通过卡扣铆接固定,装配简单,适合流水线大批量生产。很多工程师做选型的时候容易忽略电机的重量,这款电机总重只有25g左右,在做移动类小型设备比如小型巡检小车、桌面机械臂的时候,不会给结构带来太大的负重负担,能有效降低驱动负载的功率消耗。

在做结构适配的时候还要注意,这类电机的输出轴不能承受太大的径向力,径向负载最好不要超过10N,不然会加速输出轴轴承的磨损,如果需要带径向负载比如同步轮、齿轮传动,最好在负载端加辅助支撑,不要让电机输出轴承受额外的径向力。另外,五根线的线序在建模的时候也做了对应标识,公共端一般接5V电源,剩下四个相线按顺序接驱动板的输出端,就能实现正反转控制,接线错误会导致电机抖动不转,甚至烧坏驱动芯片,这也是新手做调试的时候最容易踩的坑。
