悍马H1越野车车轴入口结构设计

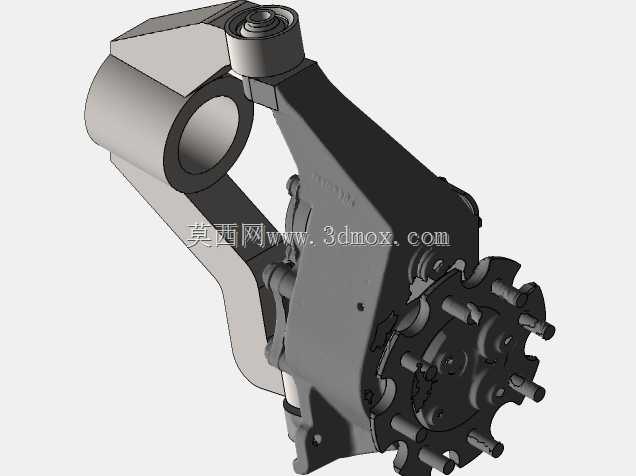

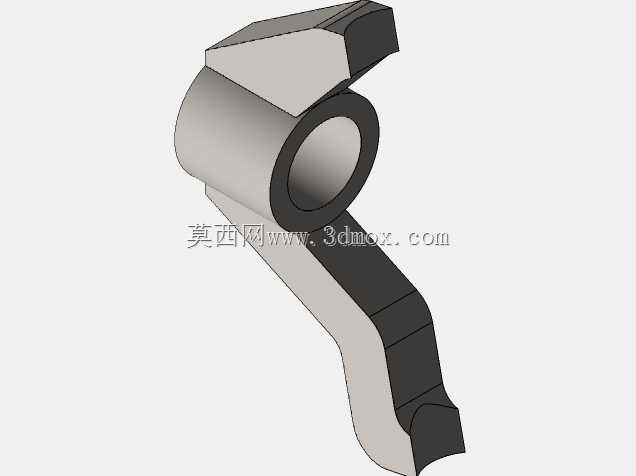

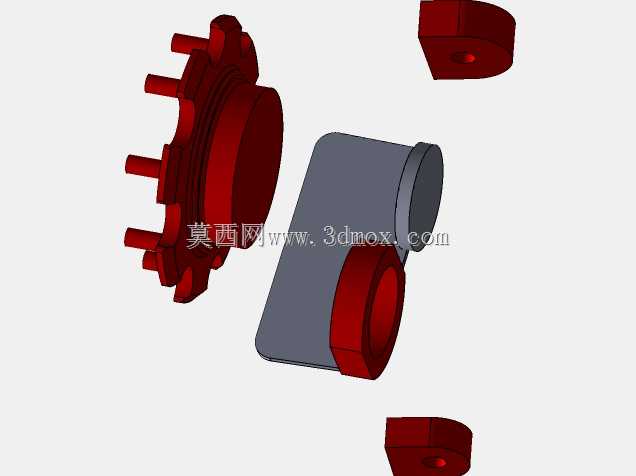

该结构为硬派越野车型车轴端的入口连接组件，主要应用于非承载式车身的越野车辆底盘行走系统，承担车轴与悬架、轮毂端的动力传递衔接与载荷过渡功能，适配大扭矩输出的越野工况，在泥泞、岩石、陡坡等复杂非铺装路面行驶场景下，可承受车轮端传递的多向冲击载荷，避免应力集中导致的结构失效。从功能特性来看，该组件集成了安装定位孔、铰接连接位与轮毂侧的传动对接结构，上部的筒状铰接位用于匹配悬架摆臂的连接销轴，可实现车轮跳动过程中的摆动自由度，保证悬架行程内的运动无干涉；侧部的大孔径通孔为传动半轴的穿行预留空间，可容纳半轴的万向节结构，满足大角度转向与跳动时的动力传递需求；下部带多组安装凸台的盘状结构用于对接轮毂制动总成与轮边减速器，凸台上的定位销孔可保证装配时的同轴度，减少轮端的跳动量。设计过程中优先考虑了越野工况下的载荷分布，整体采用变截面的臂体结构，在铰接位与轮端连接位做了局部加厚处理，臂身的过渡区域采用大圆角设计，避免应力集中，同时在非主要受力区域做了合理的减重挖除，平衡结构强度与簧下质量的控制需求。安装边界方面，上部铰接孔的中心距、侧部半轴通孔的内径、下部盘状连接面的螺栓孔分布圆直径均匹配原厂车轴的装配尺寸，无需额外修改周边悬架、车架的安装位即可实现替换装配，铰接位的衬套安装槽尺寸适配标准橡胶衬套，可缓冲行驶过程中的振动传递，提升行驶质感；轮端连接面的平面度控制在合理公差范围内，可保证制动盘安装后的端面跳动量符合要求，避免制动抖动问题。该结构的建模过程严格按照实车测绘尺寸完成，各运动部件的间隙预留符合整车设计规范，可直接用于越野车辆的底盘改装设计参考、车轴部件的逆向开发验证，也可作为车辆工程专业底盘结构教学的演示模型，帮助设计人员理解硬派越野车车轴端的连接逻辑与载荷传递路径，在做同类型硬派SUV的车轴结构设计时，可参考该结构的载荷分布设计思路，根据具体车型的轴荷参数调整臂体厚度与安装孔位尺寸，缩短研发周期。
