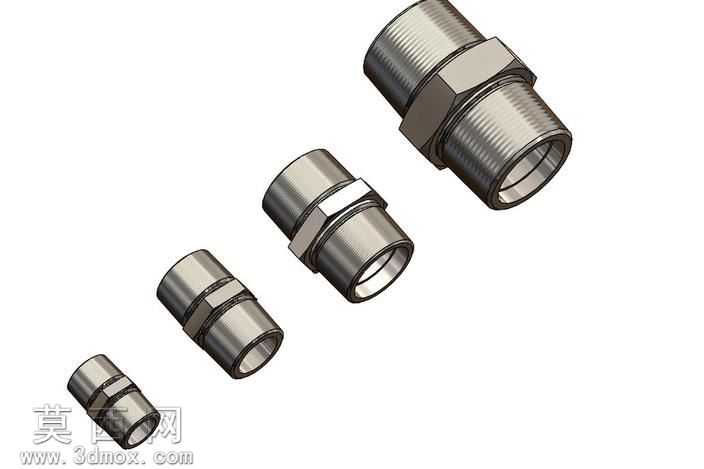

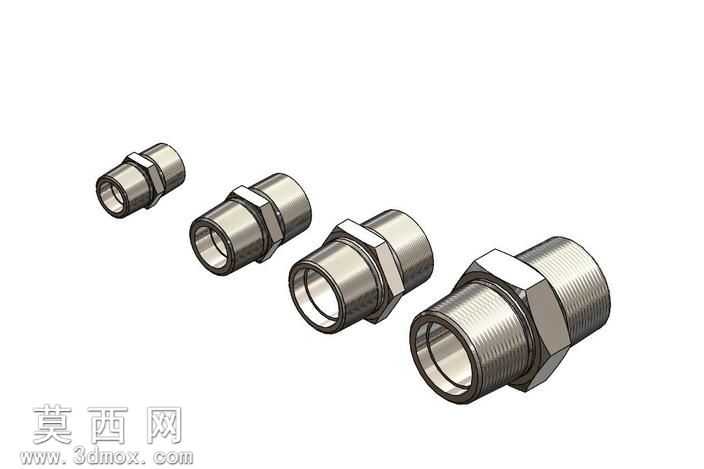

不同规格外丝直通液压管路接头

本模型为系列规格的外丝直通管路接头，采用三维参数化建模方式构建，建模过程中严格遵循管路接头的通用尺寸规范，针对1/4、1/2、3/4、1英寸四种常用规格分别进行参数化驱动，保证同系列接头的结构特征统一、尺寸比例协调。建模阶段首先绘制接头主体的回转截面草图，通过回转特征生成两端外螺纹段与中间六角拧动段的基础实体，随后对外螺纹部分采用精确的螺旋扫描特征生成真实的螺纹牙型结构，还原螺纹的牙距、牙高参数，避免简化螺纹带来的结构失真。中间六角拧动部分严格按照标准扳手尺寸建模，保证六角对边长度、对角长度符合五金件通用标准，同时在六角与两端圆柱段的衔接处添加合理的铸造圆角，还原实际五金零件的工艺特征，避免尖锐直角结构。材质设置上采用金属电镀镍的材质效果，调整材质的反射率、粗糙度参数，模拟金属接头表面的哑光金属质感，同时在六角棱边处添加细微的高光反射效果，还原电镀金属件的表面处理特征。渲染阶段采用柔和的工作室光照环境，通过多盏区域光从不同角度打光，突出接头的金属质感与螺纹结构细节，同时添加柔和的环境遮蔽效果，让模型的结构层次更加清晰。结构设计上，该系列接头为两端外螺纹的直通结构，用于不同管径液压、气动管路的直通对接，中间六角结构用于安装时的扳手施力，整体结构为一体式实心回转结构，内部为等径直流通孔，保证管路介质流通顺畅，无多余的结构凸起或流道突变。设计过程中充分考虑了实际零件的加工工艺特征，所有转角处均添加了符合加工要求的工艺圆角，螺纹收尾处设置了合理的退刀结构，让模型不仅具备外观展示效果，同时符合实际零件的生产加工逻辑，可用于管路装配演示、产品选型展示、五金配件类场景的可视化素材使用。
