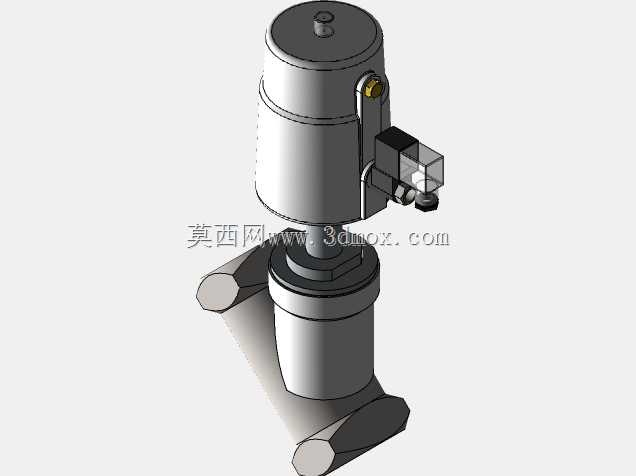

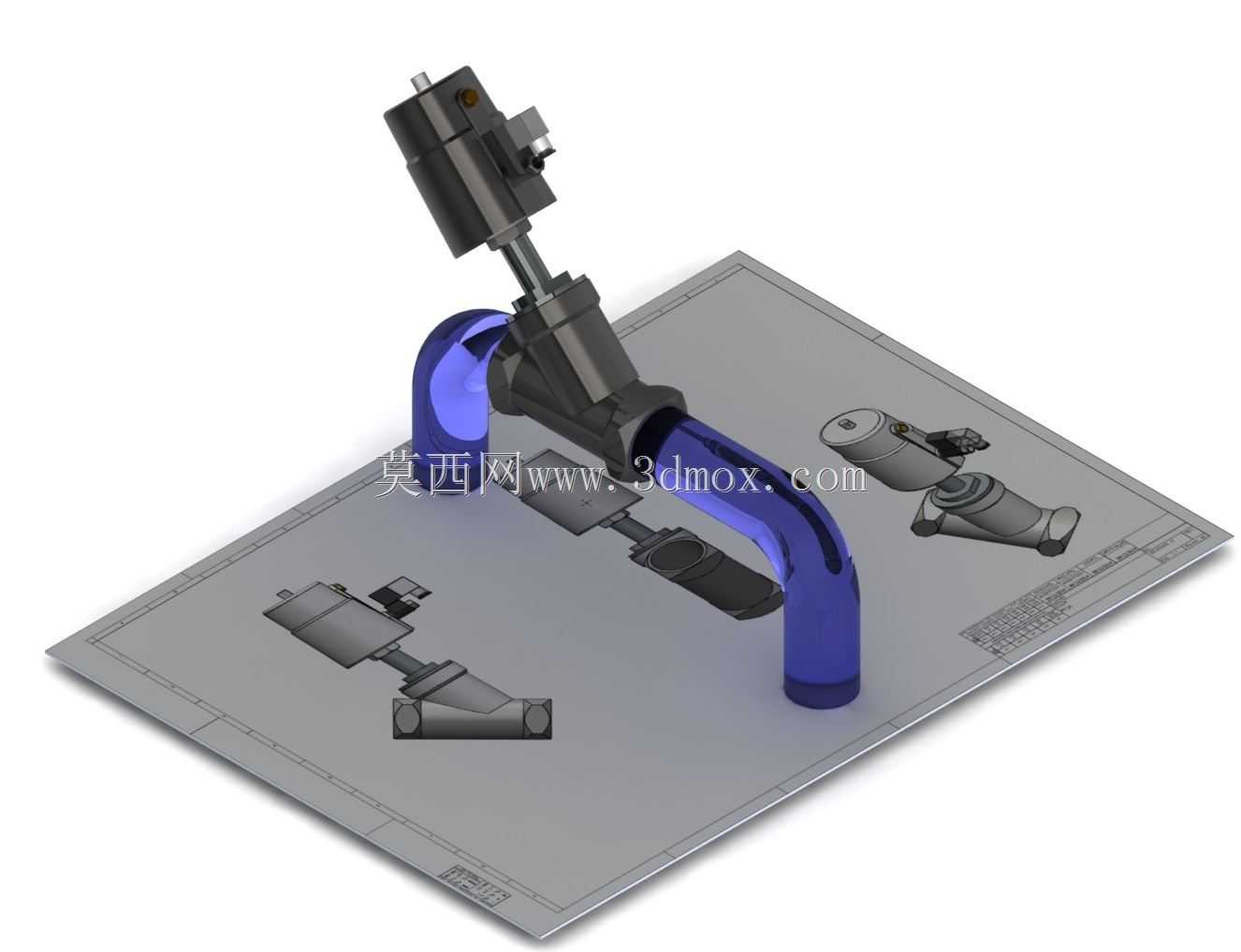

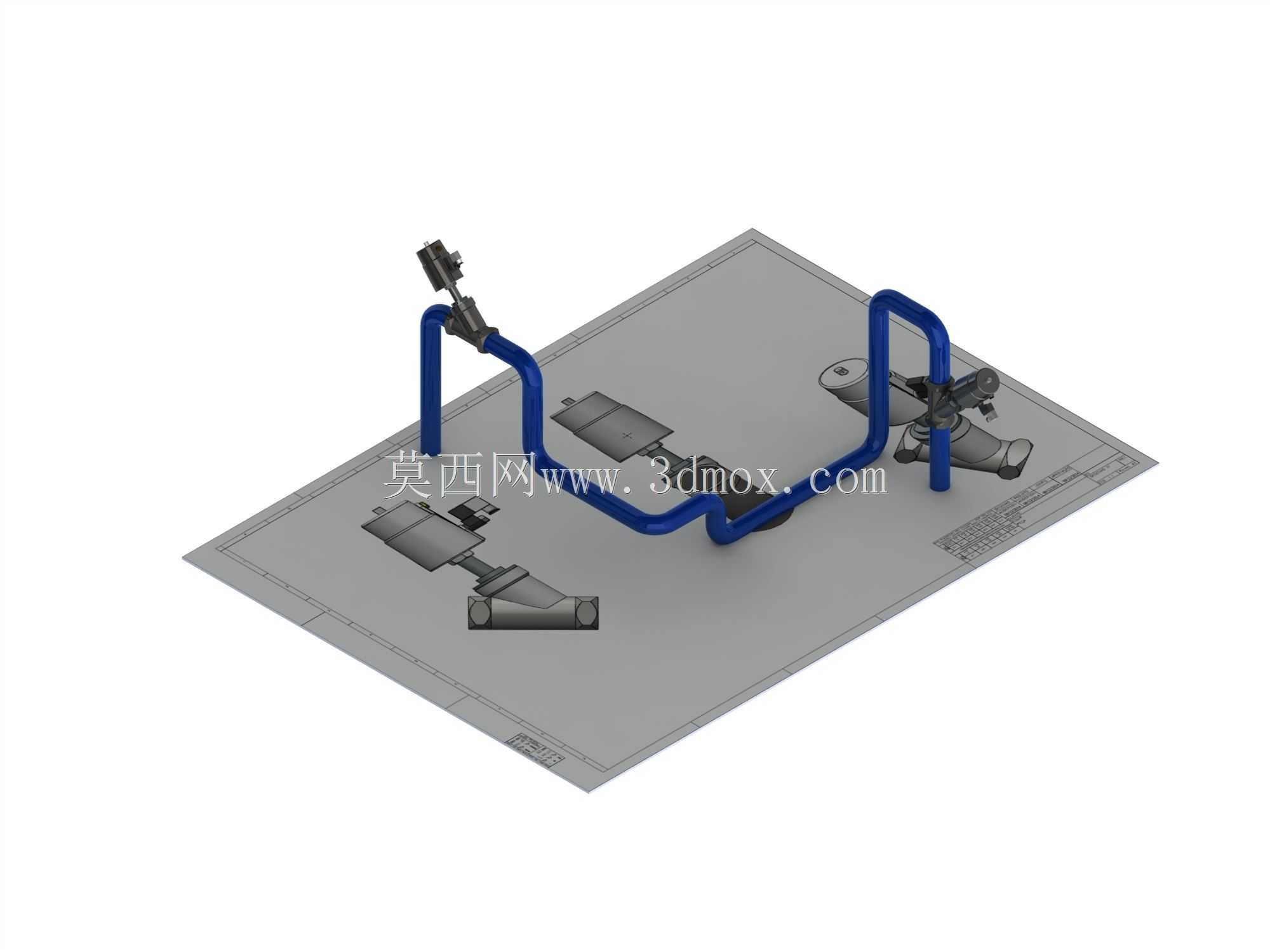

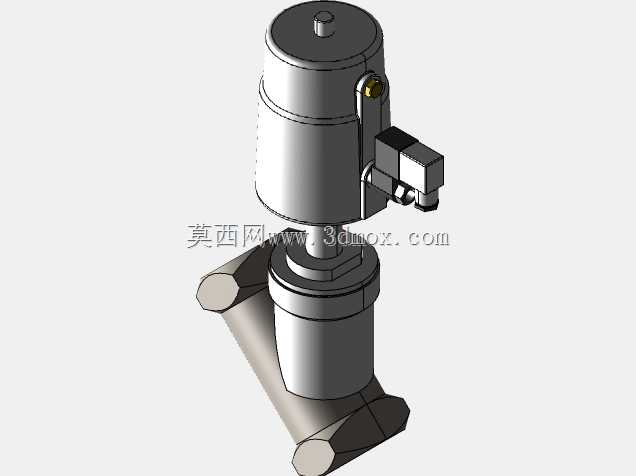

2.5英寸角式座阀结构三维设计

　　在食品饮料灌装生产线、制药纯化水输送管网、化工介质加注工位这类对管路转向、通断控制有集成需求的场景里，角式座阀的应用占比一直不低——这类阀不需要额外配置弯头来改变管路走向，能在管路90度转角位置直接完成介质通断、流量调节功能，相比直通阀加弯头的组合方案，能减少两个密封连接点，降低管路泄漏风险，同时压缩管路安装占用的空间。这次拆解建模的2.5英寸规格角座阀，是针对大流量工况做的结构优化版本，首先从安装边界来看，阀体进出口采用标准管螺纹连接，通径完全匹配2.5英寸管路的通流要求，进出口轴线呈90度垂直布置，执行机构安装在阀体斜上方的阀杆延伸段，不会和相邻管路的保温层、管夹支架产生干涉，在排布密集的管排里安装时，

　　不需要额外调整周边管路的位置就能完成拆装维护。从功能特性上看，这款角座阀采用活塞式气动执行结构，阀杆和阀芯采用一体式刚性连接，相比膜片式角阀，能承受更高的介质工作压力，同时阀座采用软密封加硬支撑的复合结构，在面对带微小颗粒的流体介质时，也能保证关闭状态下的零泄漏，不会因为介质里的杂质冲刷导致密封面过早失效。做三维建模的时候，首先要捋清楚内部的流道走向：角阀的流道不是直角硬转弯，而是在阀芯落座的位置做了圆弧过渡的流道型线，这个型线的曲率是经过流阻校核的，能减少介质在转弯位置的涡流损失，降低阀门工作时的流致振动，建模的时候不能直接做直角拼接的流道，否则后续做CFD流场分析的时候会出现和实际工况偏差很大的结果。

　　其次是执行机构和阀体的连接部分，阀杆的密封采用多层V型填料组合密封，填料压盖的压紧行程要预留足够的调节余量，建模的时候要把填料的压缩量空间做出来，不能把压盖和填料函的位置做成完全贴合的死结构，否则实际装配的时候会出现填料无法压紧、阀杆动作卡涩的问题。还要注意执行机构的气路接口位置，这款阀的气路接口布置在执行机构的侧上方，和阀杆轴线呈一定角度，在安装气动接头的时候，不会和阀体的上部轮廓产生碰撞，建模时要提前留出接头的安装操作空间，避免出现实际装配时扳手无法拧到接头的问题。从实际选型适配的角度来说，2.5英寸的规格刚好适配DN65的管路，在中小型反应釜的进料口、CIP清洗管路的回流段、水处理设备的反冲洗管路上，

　　这个通径的角座阀能兼顾大流量通流能力和较快的开关响应速度，相比同通径的球阀，角座阀的开关行程更短，执行机构的体积更小，在安装空间局促的设备周边，适配性更强。建模过程中还要考虑易损件的更换便利性，阀座的固定采用卡簧加定位台阶的结构，不需要专用工具就能完成阀座的拆卸更换，这部分的结构在建模时要把卡簧的安装槽、阀座的定位间隙做准确，保证拆件的时候各零件不会出现干涉，同时装配后能保证密封面的同轴度，避免阀芯落座时出现偏磨导致密封失效。另外，阀体的外部加强筋布置也有讲究，在进出口和阀体主体的连接位置，做了渐变式的加强筋，既不会因为筋位过高导致阀体铸造时出现缩孔缺陷，又能保证阀体在承受管路压力冲击时不会出现开裂，建模时筋位的厚度要和阀体壁厚保持合理的比例，避免出现壁厚突变导致的应力集中问题。
