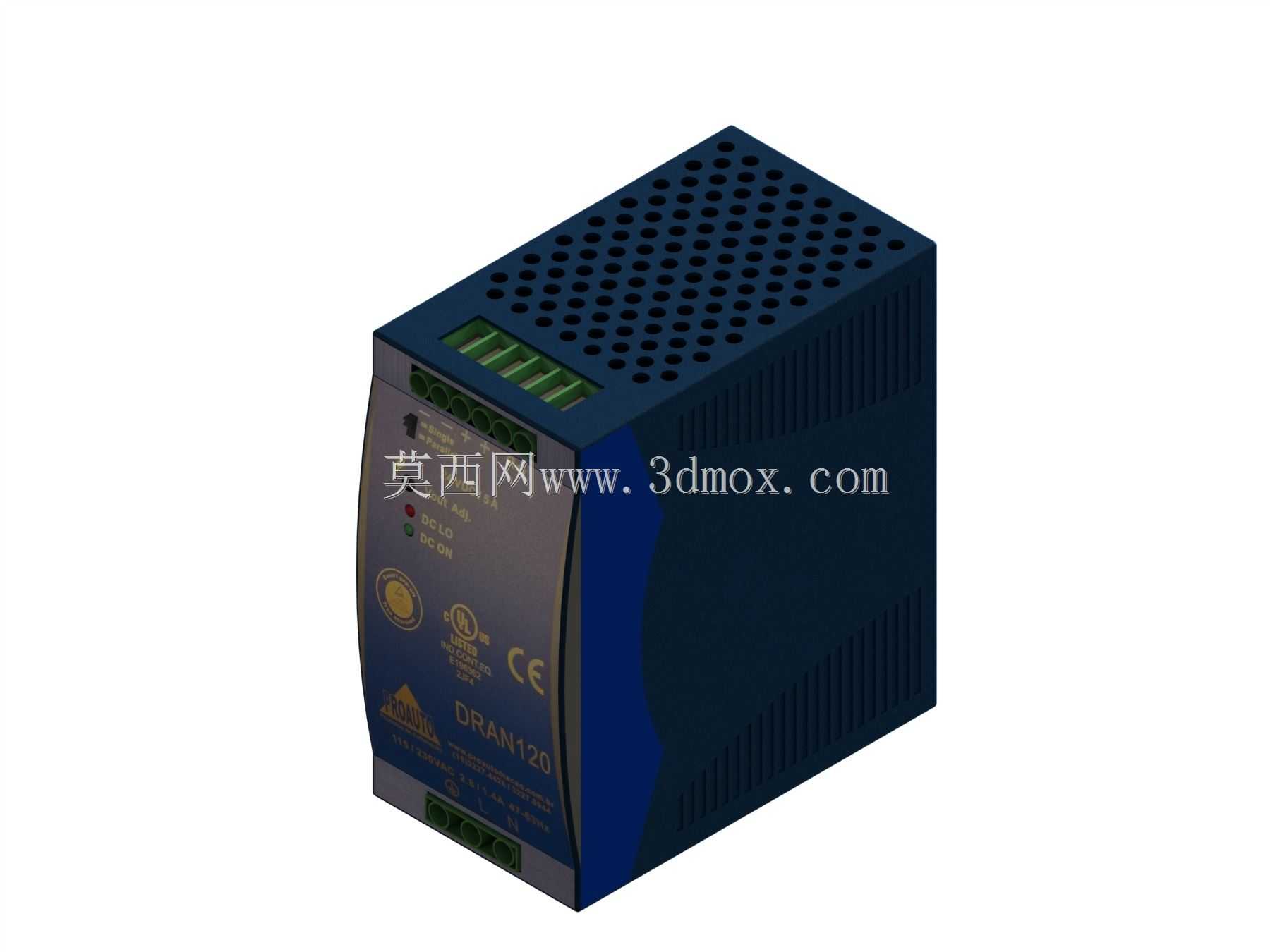

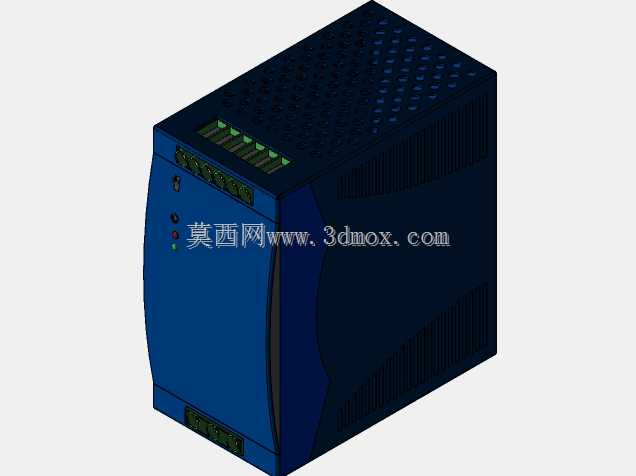

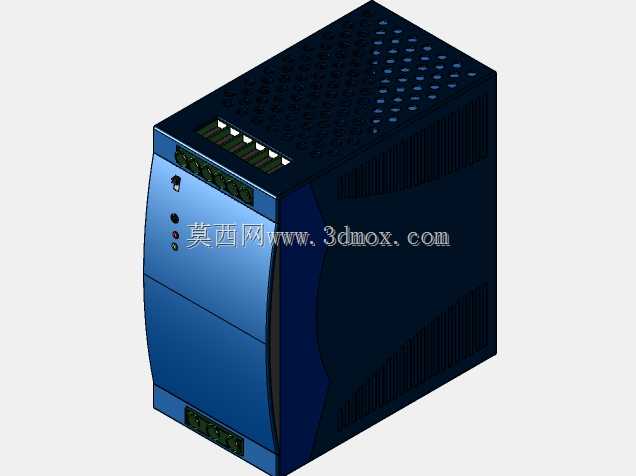

丰特普罗奥特导轨式工业开关电源

　　这款导轨式安装的工业直流电源，是工控配电系统里极为常见的末端供电部件，日常在食品加工生产线的控制柜、自动化输送线的电气仓、中小型设备的就地供电节点中都能见到它的身影，主要作用是把现场接入的工频交流市电转换为稳定的低压直流电能，给PLC、传感器、中间继电器、现场总线模块这类低压工控器件提供可靠的工作电源。从结构设计来看，它采用了标准DIN导轨卡装的固定形式，安装时不需要额外打孔固定，只需要把背部的卡扣卡在35mm标准电气导轨上就能完成固定，后期维护更换时只需要拨开卡扣就能快速拆下，完全适配主流工控柜的安装规范，不会出现和柜内安装梁、走线槽干涉的问题。外壳整体采用阻燃工程塑料注塑成型，正面预留了清晰的输入输出接线端子排，

　　端子旁印有明确的极性标识和电压等级标注，现场接线时不需要额外查阅说明书就能快速完成接线，能有效降低现场接错线的概率。外壳顶部和侧面都设计了阵列式的通风散热孔，这种开孔布局是经过热流仿真优化的，电源内部功率器件工作时产生的热量，可以通过自然对流的方式从散热孔排出，不需要额外加装散热风扇，既降低了运行时的噪音，也避免了风扇积灰带来的寿命缩短问题，能适应多尘、温湿度波动较大的工业现场环境。正面面板上还设置了工作状态指示灯，设备正常输出直流电压时指示灯常亮，出现过流、过压或者输出故障时指示灯会熄灭，现场运维人员巡检时不需要用万用表测量，一眼就能判断电源的工作状态，能大幅提升现场故障排查的效率。从安装边界来看，

　　它的整体宽度控制在单组导轨元件的紧凑尺寸范围内，并排安装时相邻两个电源之间只需要预留不到10mm的散热间隙即可，不会过多占用柜内的导轨安装空间，对于内部元件排布紧凑的小型控制柜来说，这种紧凑的尺寸设计能有效节省柜内空间，给其他电气元件留出更多安装位置。在电路设计层面，这款电源自带过流保护、过压保护和短路自恢复功能，当输出端出现意外短路或者负载电流超过额定值时，电源会自动切断输出，故障排除后能自动恢复正常供电，不会因为单次负载故障就烧毁内部功率器件，也不会因为供电异常导致后端连接的工控器件损坏。它的输入电压范围覆盖了常规工业现场的交流供电区间，不管是厂区电网电压出现小幅波动，还是不同区域的供电标准差异，都能稳定输出额定的直流电压，

　　不会因为输入电压波动导致后端设备工作异常。在实际的设备选型过程中，这类导轨式电源是工控系统配电的标准选型部件，建模时需要重点关注背部导轨卡扣的配合尺寸、正面接线端子的接线空间预留、散热孔的开孔位置和外壳的整体安装间隙，确保建出的模型导入电气柜装配体时，能和导轨、线槽、相邻电气元件完成准确的装配干涉检查，不会出现实际安装时元件互相顶住、接线端子没有操作空间的问题。很多刚接触电气三维建模的工程师容易忽略电源接线端子的外部操作空间，只按照外壳本体尺寸建模，最后实际装配时发现接线端子被旁边的线槽或者其他元件挡住，没法完成接线操作，这款模型在建模时就准确还原了端子区域的内凹结构和接线操作的预留空间，能直接用于电气柜的布局装配设计。另外外壳表面的标识、认证标记都做了准确的还原，做设备可视化展示或者出厂效果图渲染时，不需要再额外贴图处理就能达到很真实的展示效果，不管是做电气柜的方案展示，还是做设备的运维培训演示，都能直接使用。
