康杜莱特1型流体导管结构设计方案

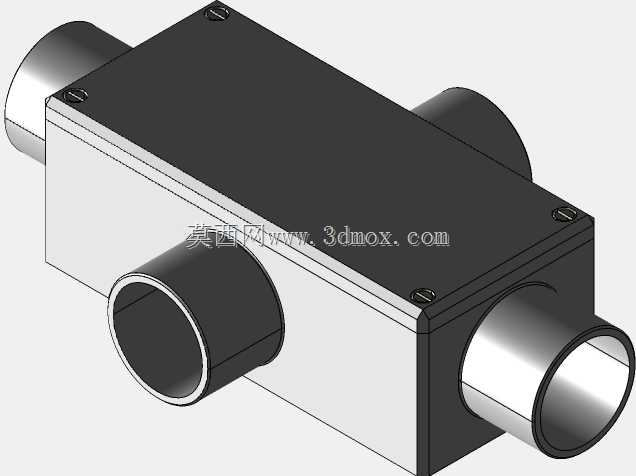

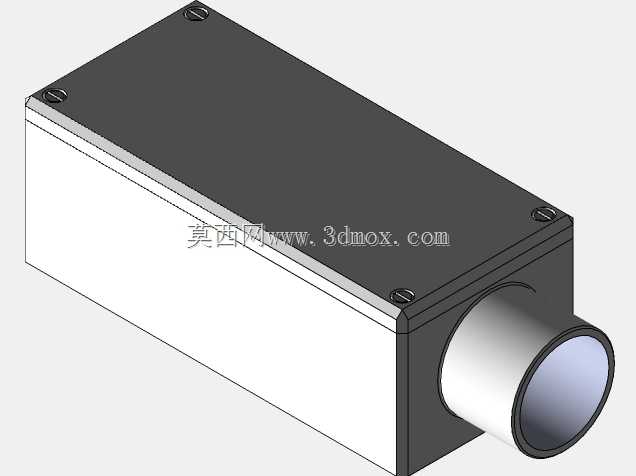

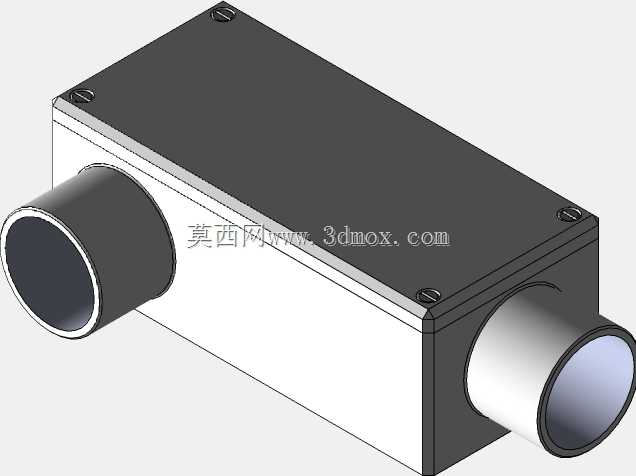

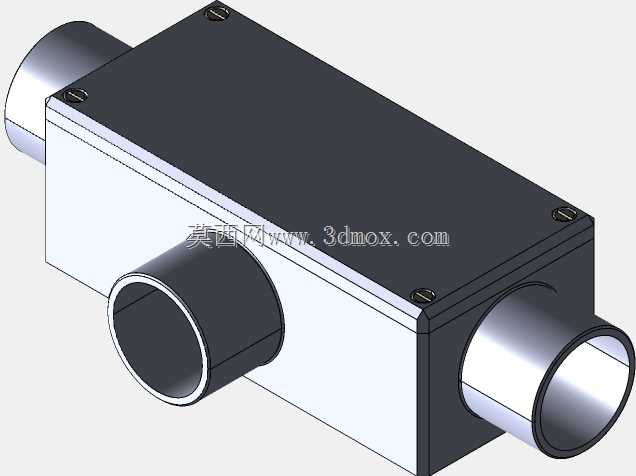

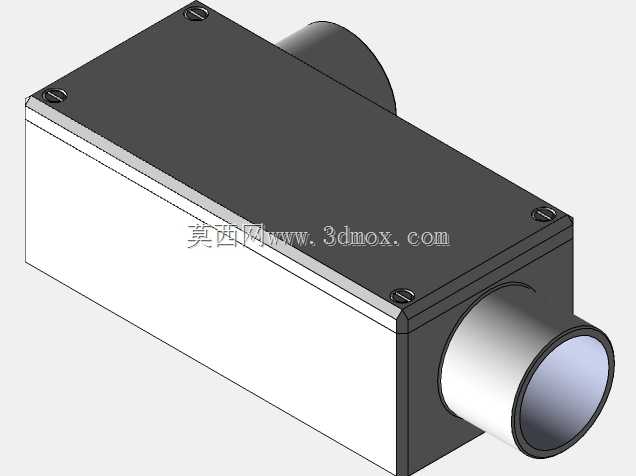

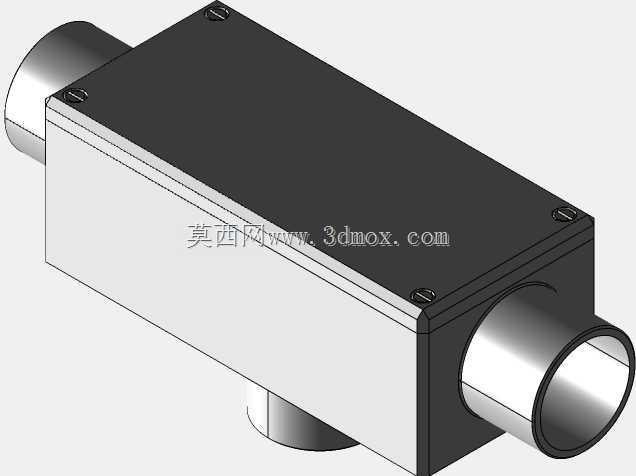

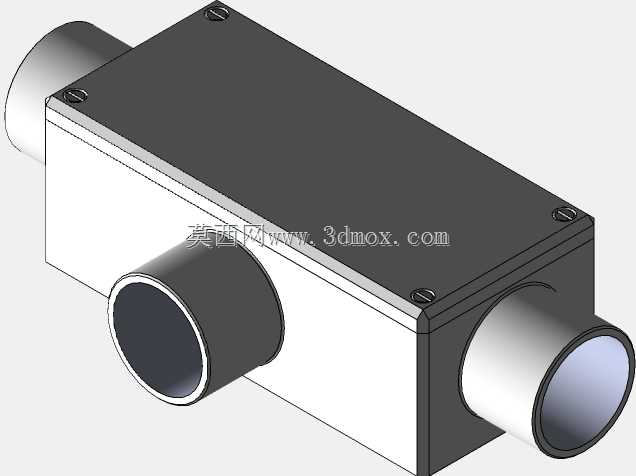

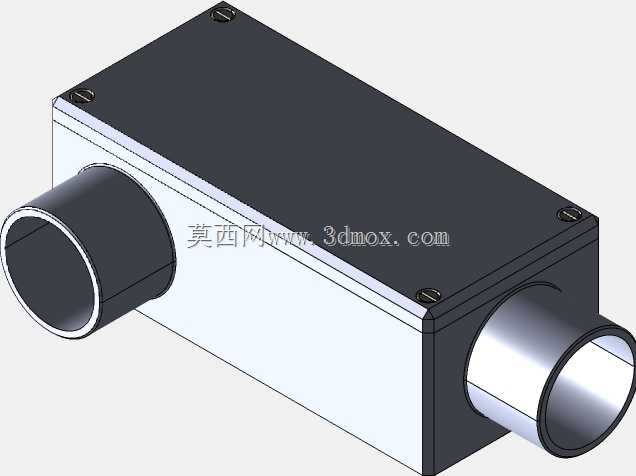

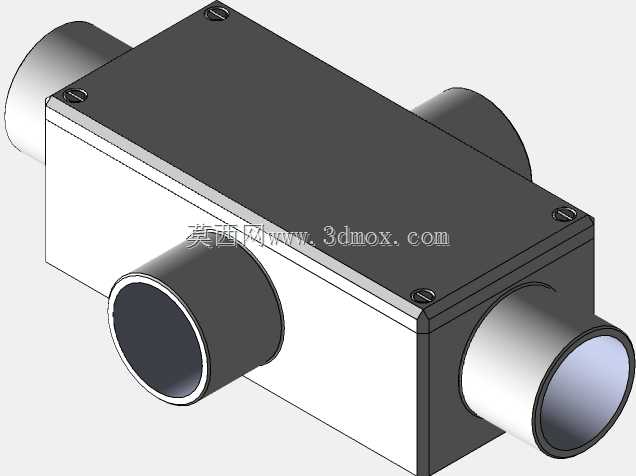

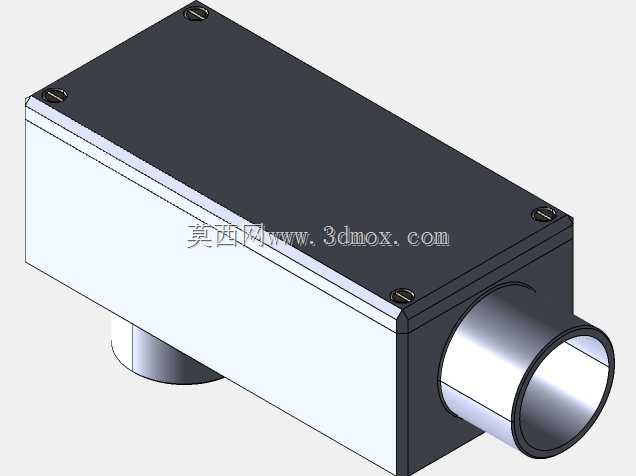

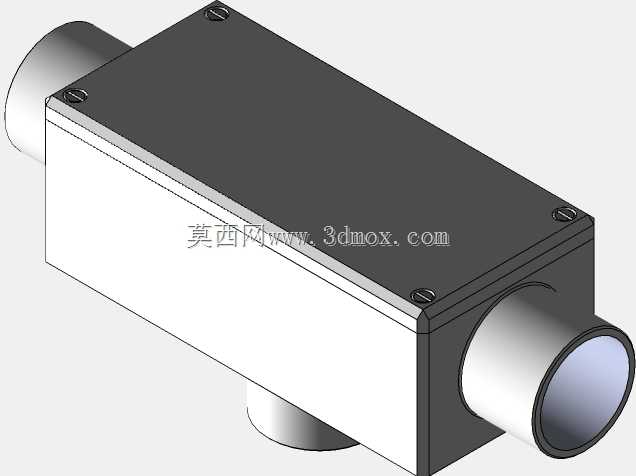

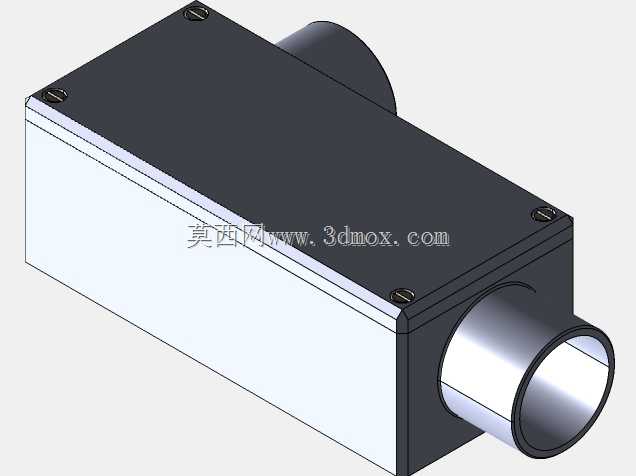

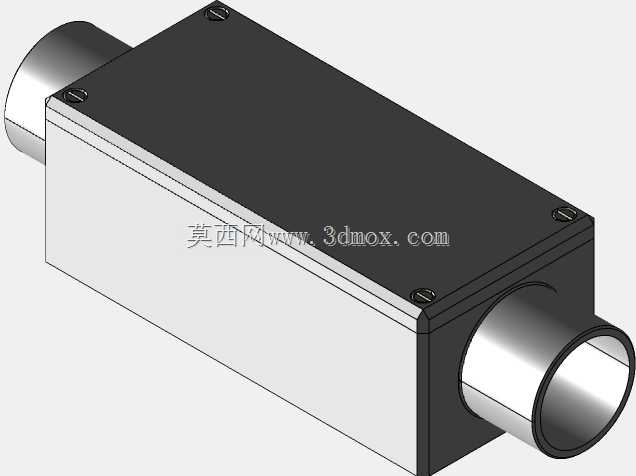

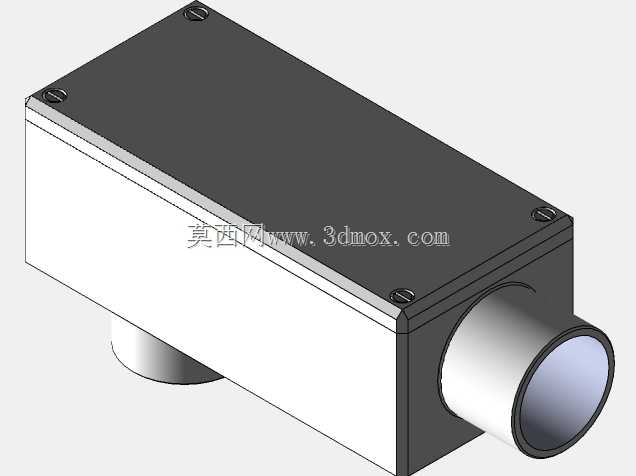

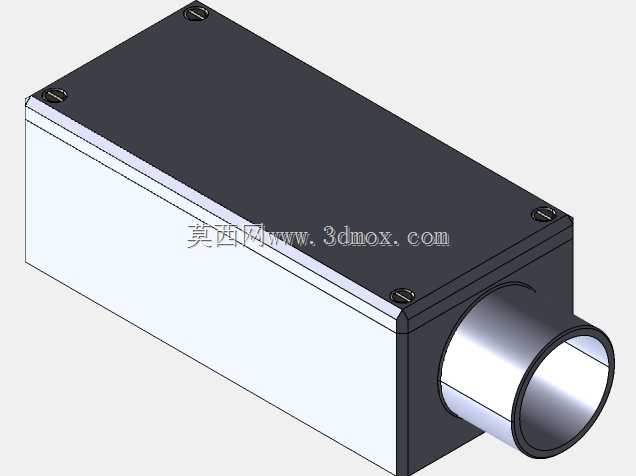

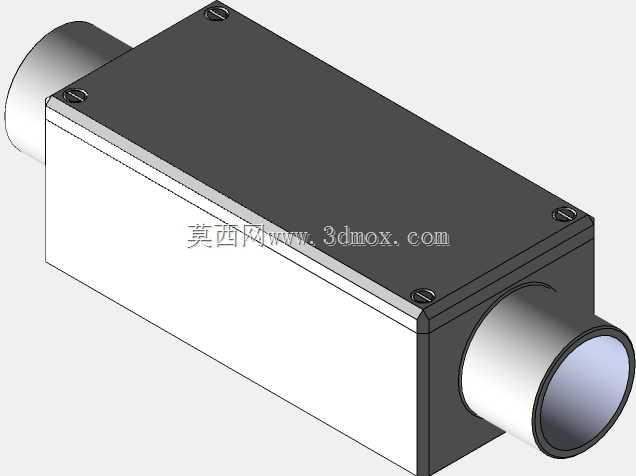

　　在流体参数检测的工业场景中，这类导管是传感单元与被测管路之间的核心衔接部件，常见于液压系统压力监测、气动回路流量采集、实验室气路组分分析等工况，承担着介质导流、传感元件安装定位、流道密封衔接的多重作用，不同于普通通流导管，这类适配传感安装的导管需要兼顾流道平顺性与安装基准的一致性，避免因管路结构突变造成流场扰动，进而影响传感检测的数值精度。从结构设计逻辑来看，该系列导管采用方体主体加侧向外伸接头的布局，主体的方正结构并非随意设计，一方面是为了给内部流道加工提供稳定的装夹基准，无论是机加工流道还是后期装配密封件，方体的六个平面都可以作为定位面，降低工装夹具的适配难度；另一方面方正的外壳可以在密集排布的管路柜中提供稳定的安装贴合面，

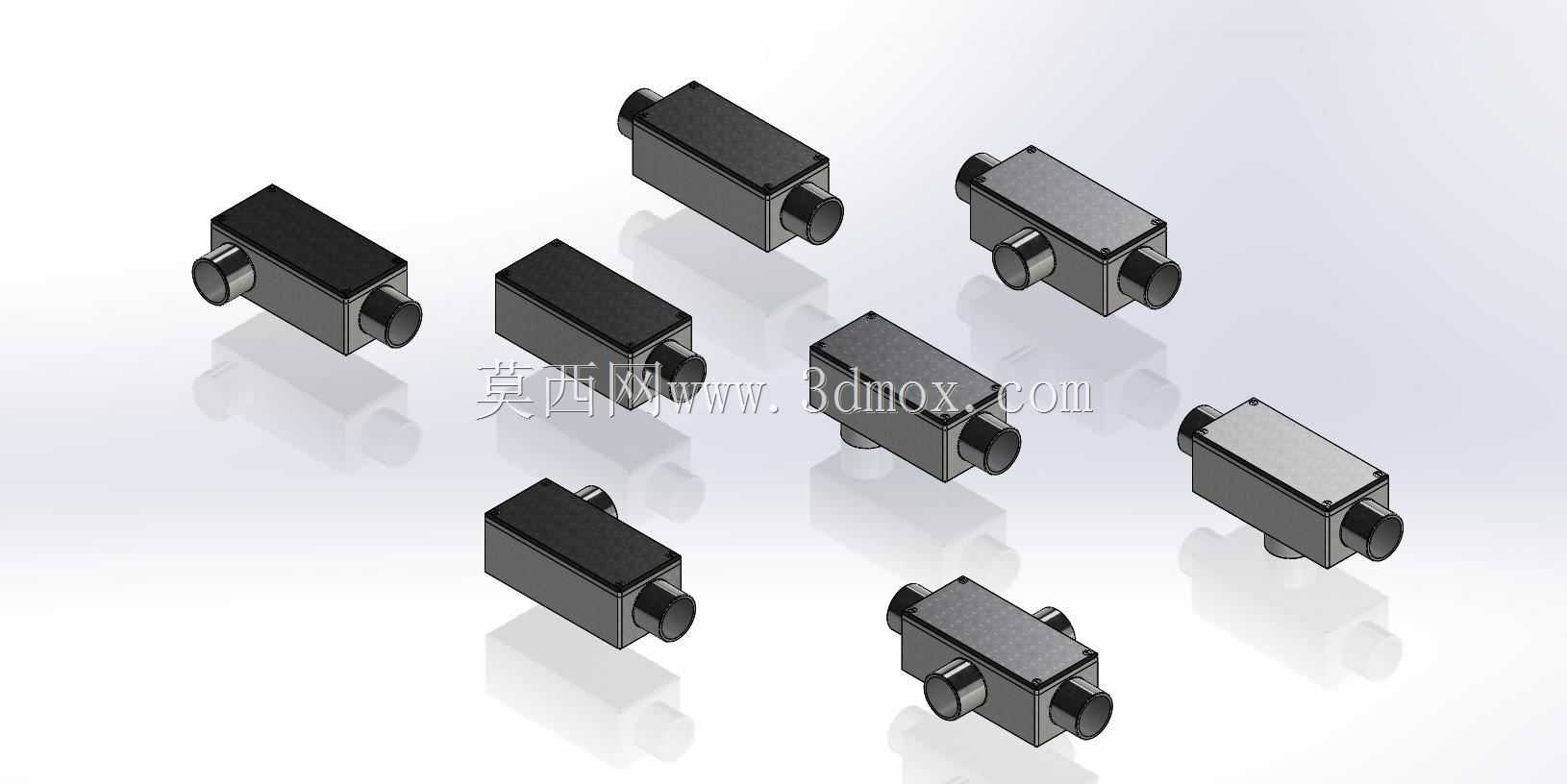

　　配合侧面的安装孔位可以直接固定在安装板上，不需要额外设计定制管夹，减少现场安装的配件种类。不同规格的导管接头尺寸对应不同的通流管径，适配从毫米级微流量气路到中等通径的液路连接需求，接头部分采用标准圆柱接口，可适配快插接头、卡套接头、螺纹密封接头等多种常规管路连接件，不需要针对该导管单独定制接头配件，降低现场改造成本。设计过程中需要重点控制接头与主体的同轴度，若接头轴线与主体安装面存在角度偏差，安装后会在管路连接处产生持续的装配应力，长期受流体压力脉动影响容易出现密封失效甚至接头断裂的问题，因此建模阶段需要对接头安装位做同轴度公差约束，同时在主体内部流道的转角位置做圆弧过渡处理，避免直角转角造成的流阻骤升，减少介质在转角处的涡流损耗，

　　对于需要检测流量、压力脉动的场景，平顺的流道可以让传感元件采集到的信号更贴近管路内的真实流态，减少流道结构带来的检测误差。从安装边界来看，该系列导管的主体宽度控制在常规管路安装的预留空间范围内，多个同规格导管并排安装时，相邻导管的接头不会出现干涉，主体上的密封面平面度需要满足密封件的压缩要求，避免因平面度不足造成密封垫压合不均出现泄漏。在实际选型应用中，需要根据被测介质的特性选择对应的本体材质，普通气动回路可选用铝合金材质降低整体重量，腐蚀性介质场景则需要选用不锈钢材质提升耐蚀性能，接头部分的密封形式也需要根据介质压力等级调整，低压场景采用O型圈端面密封即可满足要求，中高压场景则需要在接头位置增加金属密封结构。

　　这类导管的内部流道直径需要与前后管路的通径保持一致，避免出现通径突变造成的节流效应，尤其是在流量检测场景中，通径偏差会直接造成流量系数的计算误差，影响检测结果的可信度。建模过程中对不同规格的导管做参数化关联，主体长度、接头伸出长度、通径尺寸都可以通过参数调整快速生成新的规格型号，不需要重新绘制整体结构，提升系列化产品的设计效率，同时在装配验证阶段，可以将导管模型直接接入整体管路装配体，检查管路排布的空间干涉情况，提前调整安装位置，避免现场安装时出现管路与周边设备碰撞的问题。对于需要集成多个传感元件的管路系统，这类导管的方体主体还可以预留传感元件的安装接口，直接将压力、温度传感元件拧入主体的预留孔位，不需要在管路上额外开孔焊接接头，减少管路的泄漏点，同时让传感元件的检测端直接伸入流道内部，减少检测滞后，提升响应速度。在长期使用过程中，导管的主体结构需要承受管路内的压力循环冲击，因此设计时需要对主体壁厚做强度校核，根据额定工作压力计算最小安全壁厚，避免长期压力循环造成主体开裂，接头与主体的连接位置是应力集中区域，需要做圆角过渡处理，降低应力集中系数，提升部件的疲劳寿命。
