多轴军用轮胎性能检测试验台结构设计

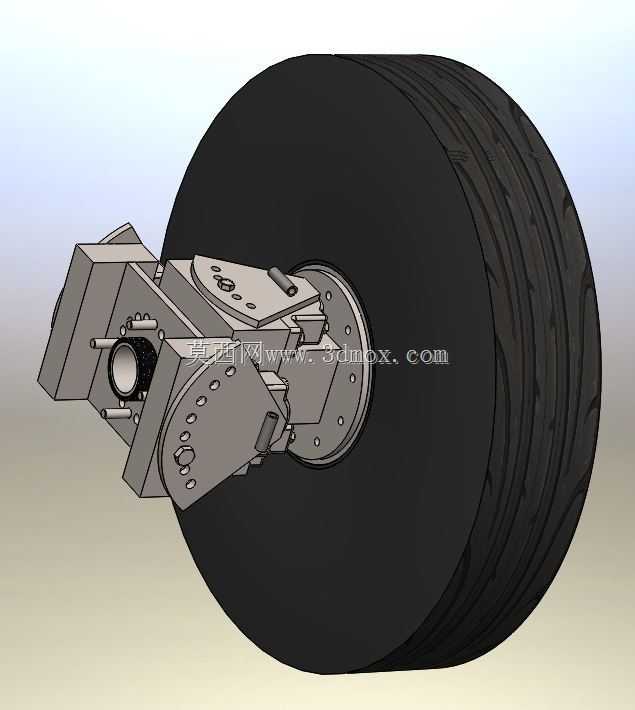

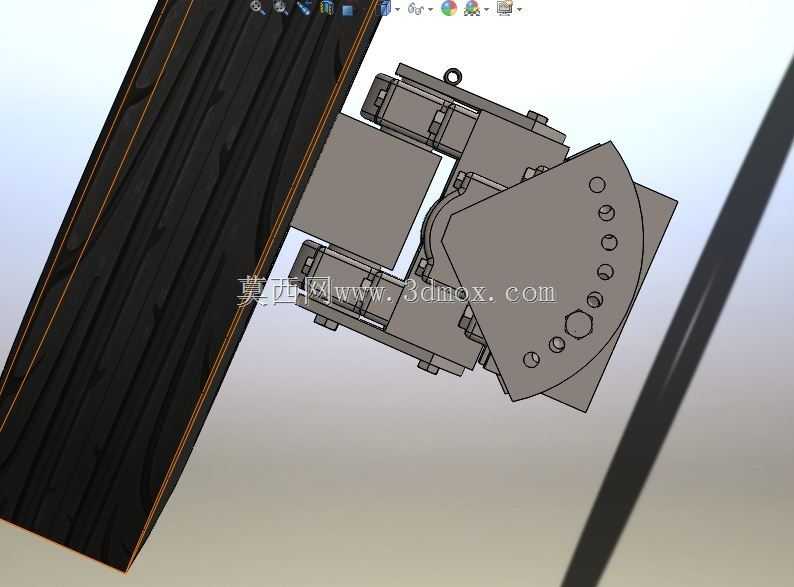

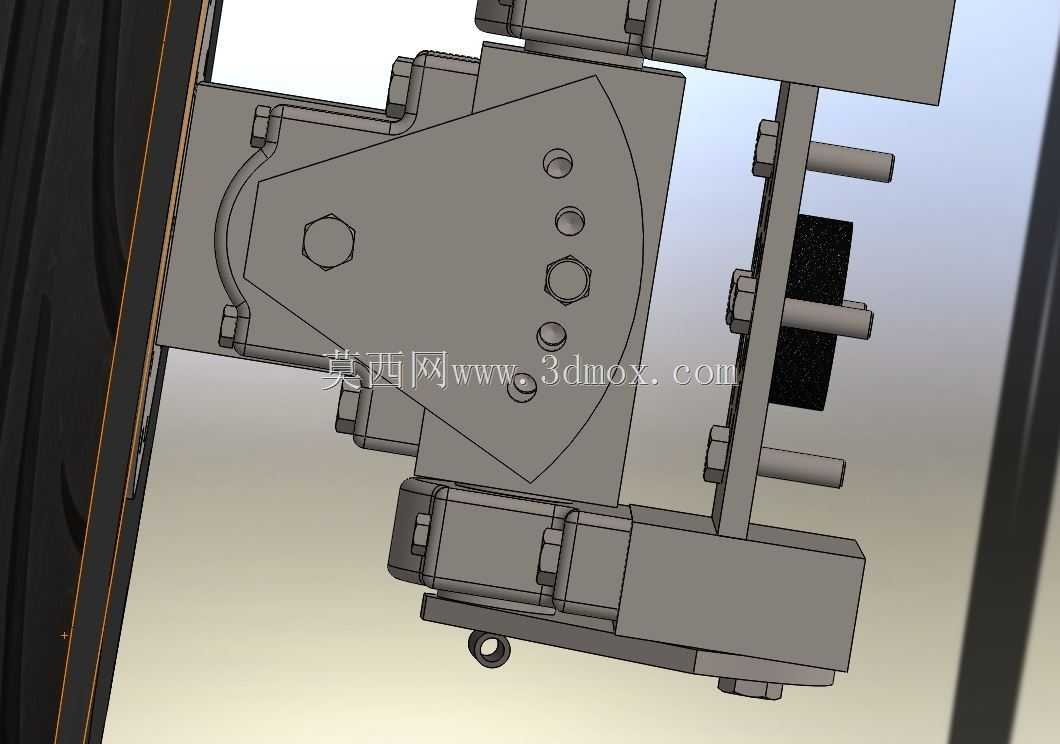

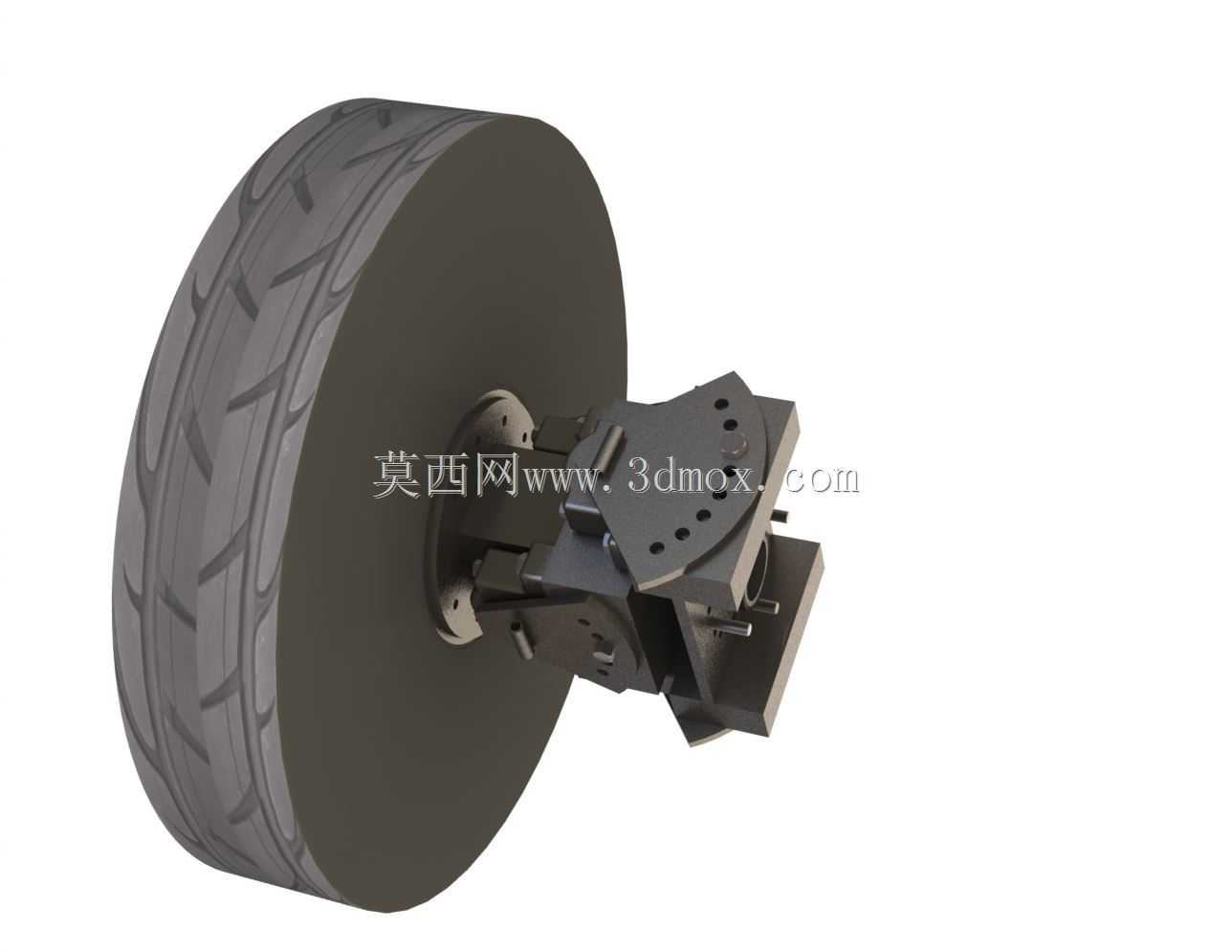

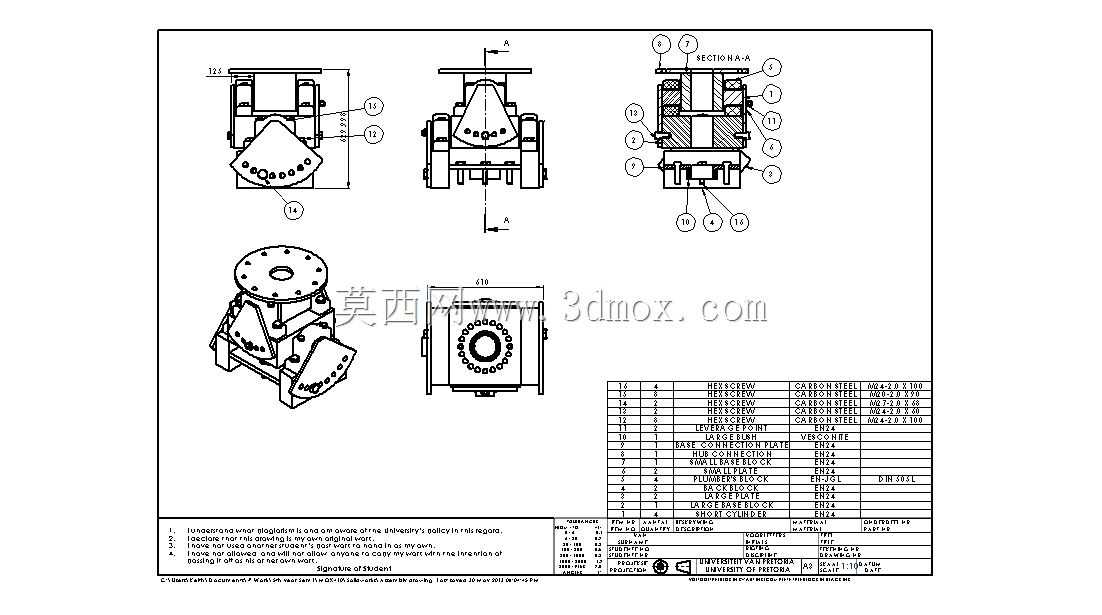

在军用越野车辆、重型特种拖挂装备的研发验证环节，轮胎作为直接接触复杂非铺装路面的核心承载部件，其在不同倾角下的受力特性、耐磨表现、挠度形变数据，是整车可靠性标定的核心依据，这款多轴轮胎试验装置正是针对这类特种轮胎的测试需求开发。不同于民用轮胎单工况测试台架，该装置可同时实现轮胎外倾角、后倾角的精准锁止，模拟车辆在侧坡行驶、转向过载、重载冲击等极端工况下的轮胎姿态，测试过程中可沿地面方向拖动被固定的轮胎，实时采集不同载荷、不同拖动速度下轮胎与地面的接触应力分布、胎侧形变量、胎面磨损速率等核心参数。从结构设计逻辑来看，装置采用多轴铰接式布局，核心的轮胎装夹模块配备弧形调节孔位，可通过紧固件的位置调整实现0-15度外倾角、0-12度后倾角的无级调节，覆盖军用特种轮胎全工况的姿态模拟需求；驱动模块集成旋转动力输出，可在拖动测试过程中带动轮胎按设定转速自转，避免长距离拖动测试中胎面单点持续接触地面造成的异常磨损，保证测试数据能真实反映轮胎全周向的性能表现。安装边界方面，该试验台整体采用重型方钢焊接机架作为承载基体，底部预留标准T型槽安装接口，可直接固定在混凝土测试场地的预埋地基上，装夹端适配12.00R20至16.00R20规格的重型军用轮胎，单工位最大承载载荷可达12吨，可匹配重型战术车辆、拖挂装备的轮胎测试载荷要求。结构细节上，所有铰接转轴处均采用自润滑铜套搭配密封轴承设计，可适应户外测试场地的沙尘、降雨环境，降低长期使用的维护频次；角度锁止部位采用双螺母防松结构，避免大载荷拖动测试中出现角度偏移，保证测试参数的一致性。在实际应用场景中，该试验台既可以用于军用轮胎新品研发阶段的性能验证，也可用于在役轮胎翻新后的可靠性抽检，还可搭配环境舱模拟高低温、高湿环境下的轮胎性能衰减测试，为特种车辆轮胎的选型、改进提供详实的实测数据支撑。不同于传统单自由度轮胎测试设备，该多轴结构将倾角调节、旋转驱动、拖动加载三个功能模块集成在同一机架上，无需额外搭建辅助工装即可完成全项测试，大幅提升特种轮胎测试的效率，减少测试过程中的工装拆装工作量。
