DIY钣金焊接式压力制动器结构设计

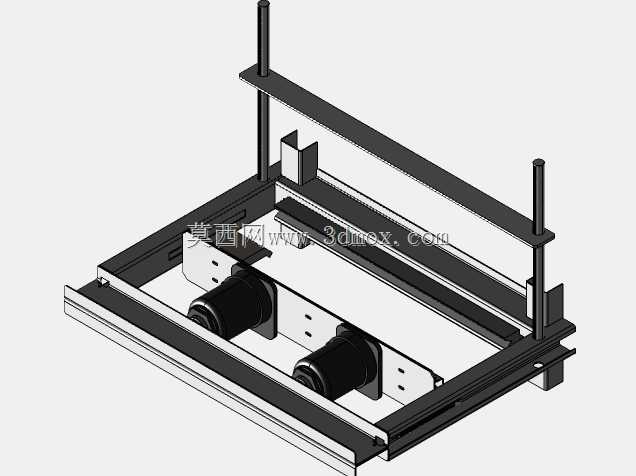

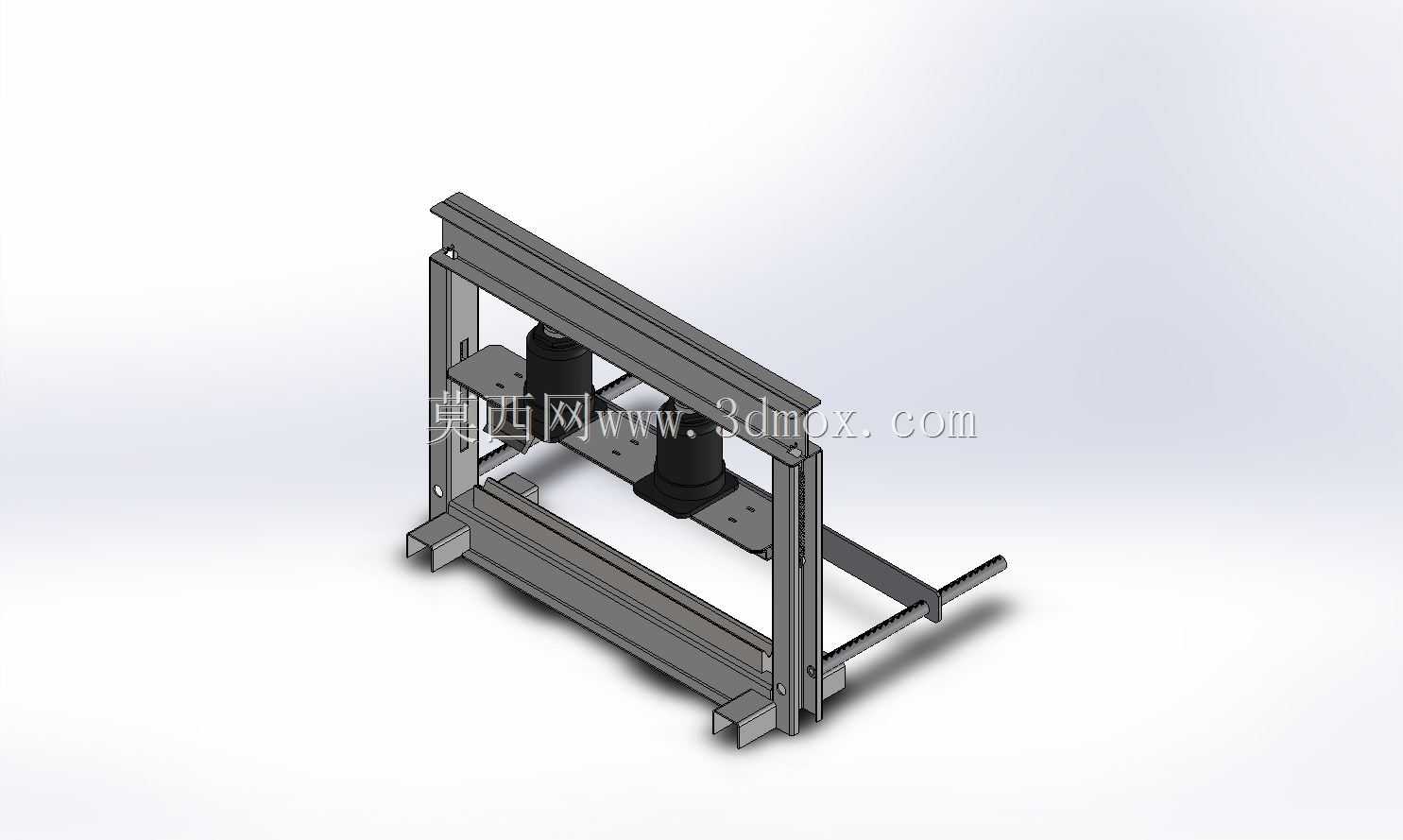

　　这款DIY钣金冲压压力制动器，主要面向小型五金加工、个人工坊、维修站点的薄板成型作业场景，可完成11ga厚度HRS热轧钢板的折弯、压型、简易冲裁作业，适配小批量定制件加工、零散钣金维修件制作的需求，无需依赖大型工业冲压设备即可完成常规钣金成型工序。设备整体采用框架式焊接结构作为承载主体，左右两侧立式型材作为立柱支撑，上下平行布置的横梁构成受力框架，框架内侧预留的安装空间可适配两组压装执行单元，底部延伸出的托料臂可承托待加工板材，避免长尺寸板材在加工过程中出现下垂偏移，影响成型精度。设计阶段优先考虑了自制加工的可行性，所有结构件均可通过常规钣金切割、型材下料、焊接工序完成制作，无需复杂的机加工工序，降低自制门槛；

　　框架焊接完成后需对安装基准面做简单打磨找平，保证上下横梁的平行度，避免压合过程中出现受力偏载，导致成型角度不均、工件报废的问题。执行端采用20吨紧凑型瓶式千斤顶作为压力输出源，这类千斤顶常见于港口货运、车辆维修场景，采购成本低、承载能力充足，压合行程可满足常规薄板成型的下压量需求；千斤顶安装在上横梁中部位置，压头下方连接成型冲头，冲头与下模配合可完成不同角度的折弯、压筋作业，冲头与染料均采用通用成型工具结构，可根据加工需求更换不同型面的工作头，拓展设备的加工范围。设备两侧的导向结构采用尼龙圆钢作为辊子，这类材料耐磨性能好、摩擦系数低，可对上下运动的压合滑板起到导向支撑作用，避免压合过程中滑板出现横向窜动，保证冲头与下模的对位精度；

　　弹簧部件采购自常规五金渠道，用于压合完成后的压头复位，无需额外配置复位驱动结构，简化整体结构复杂度。设备的安装边界需预留足够的操作空间，正面需预留板材送料、取件的操作位，背部预留千斤顶操作的空间，整体框架的宽度适配常见1米以内宽度的薄板加工需求，底部框架可通过膨胀螺栓固定在水泥地面或者重型工作台面上，避免压合作业过程中设备出现移位、晃动。考虑到不同使用者的加工条件差异，该结构也可调整为螺栓连接的装配版本，无需满焊作业，通过型材打孔、螺栓锁紧的方式组装框架，适合没有焊接条件的使用者自制，装配时需注意螺栓的预紧力一致，保证框架整体刚度，避免受力后框架出现开缝变形。实际使用过程中，压合作业前需确认千斤顶安装牢固，冲头与下模对位准确，

　　待加工板材定位靠紧定位挡边，避免压偏；加工不同厚度板材时需调整千斤顶的下压行程，避免过压导致工件变形过度或者设备受力过载。该设备可覆盖日常小型钣金件的大部分成型需求，比如支架折弯、薄钢板压型、简易五金件冲裁，相比大型工业压力机，占用空间小、制作成本低、维护简单，适合小型加工场景使用，结构上预留了足够的改装空间，使用者可根据自身加工需求加装定位挡块、长度标尺、安全防护结构，进一步提升使用便利性与作业安全性。框架的型材选型需保证足够的截面刚度，避免压合过程中横梁出现挠曲变形，影响成型精度，焊接版本的焊缝需做满焊处理，焊后清理焊渣并做防锈涂装，延长设备使用寿命；螺栓连接版本需定期检查螺栓预紧力，避免长期受力后螺栓松动导致框架精度下降。
