带凸轮弹簧牵引轮的弹射作业装置结构

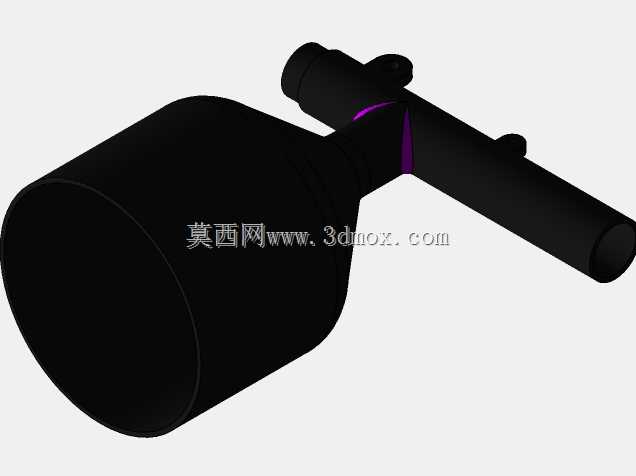

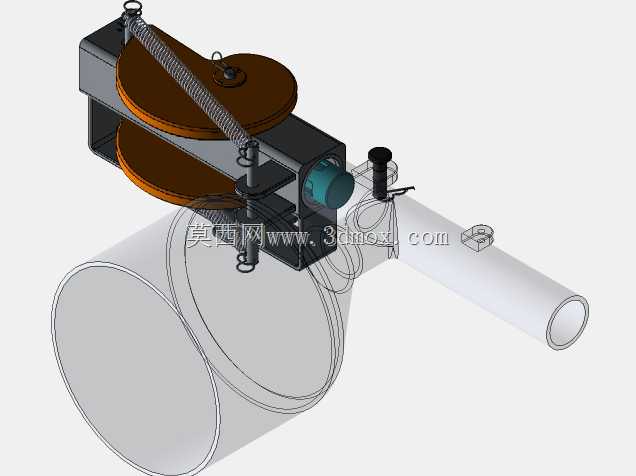

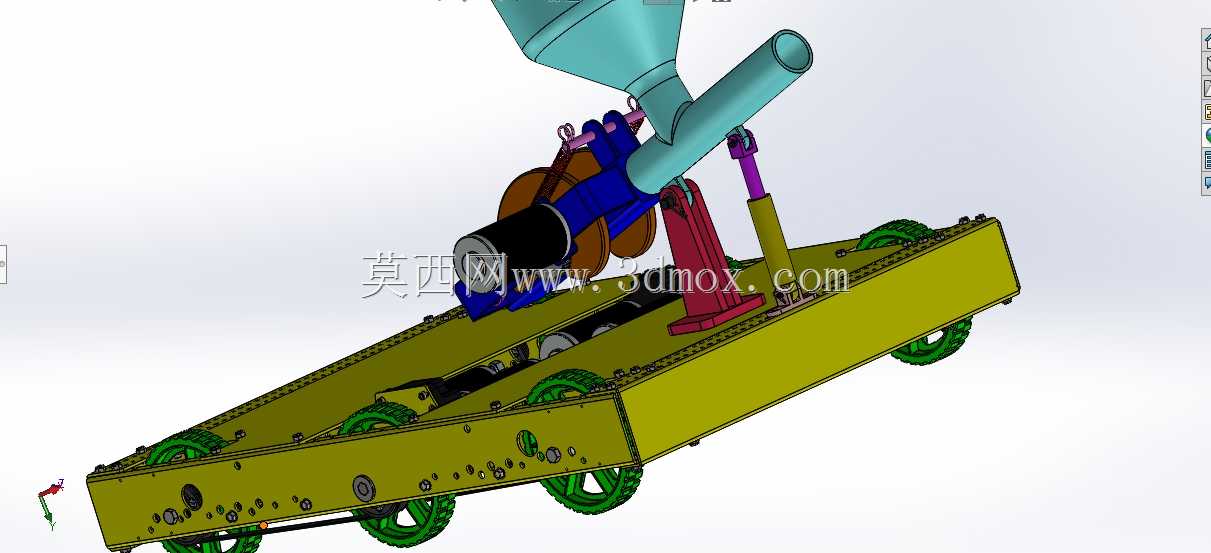

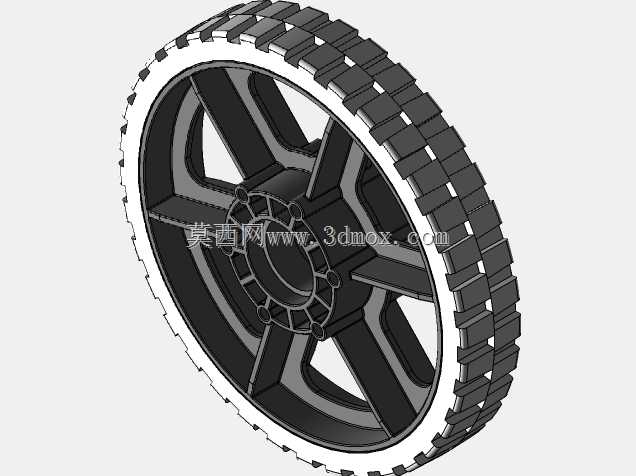

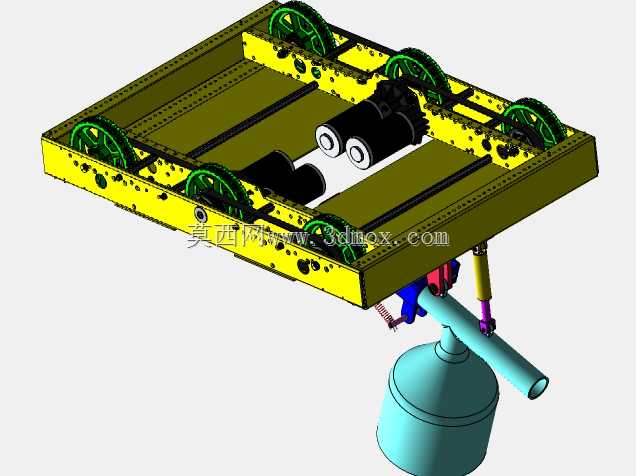

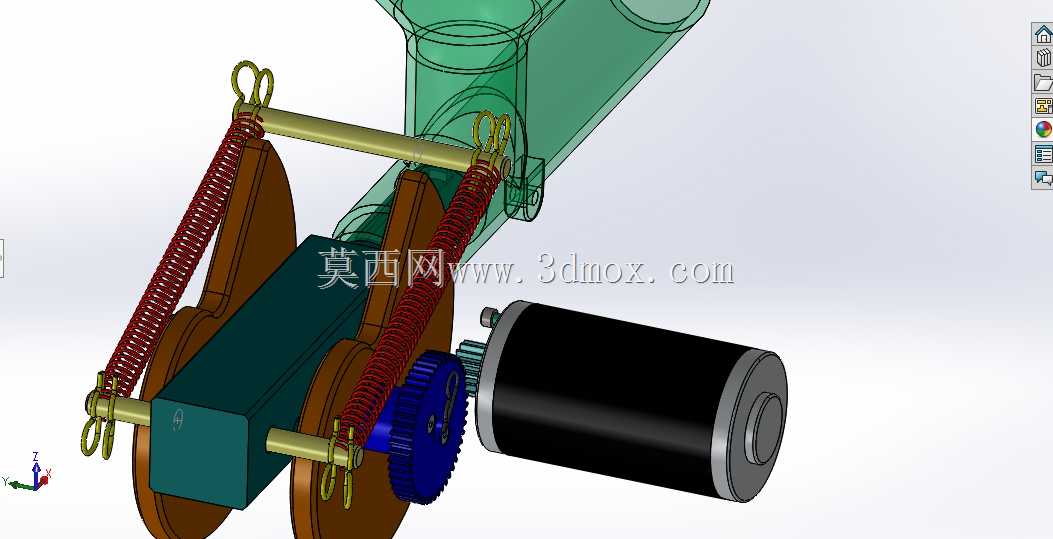

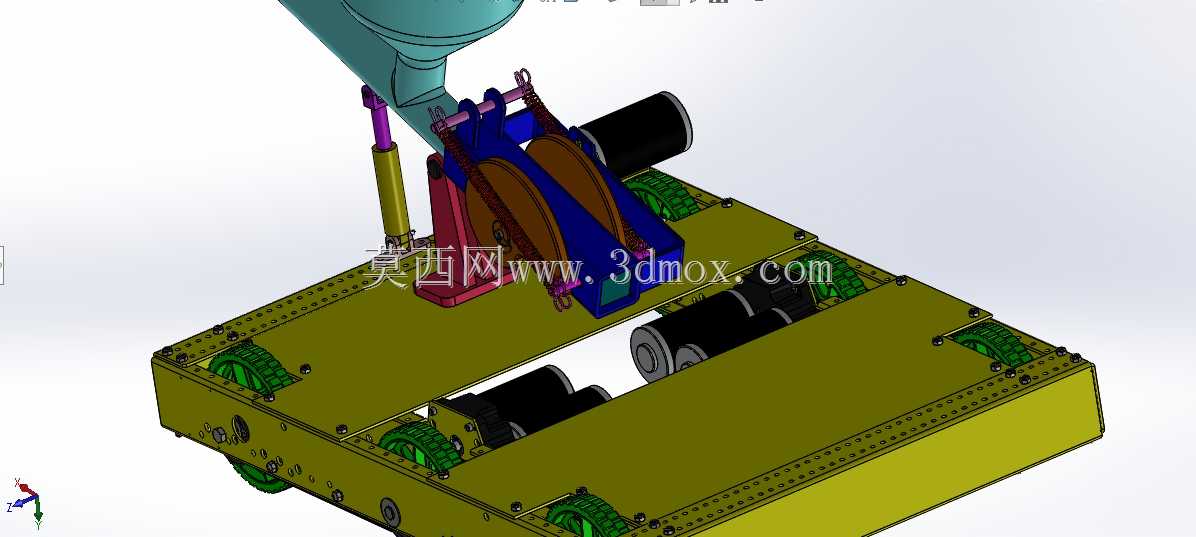

这套弹射作业装置的结构设计，核心围绕竞赛场景与野外作业的快速触发需求展开，整套行走与触发机构的布局完全贴合紧凑安装的边界要求，整体横向安装尺寸控制在180mm范围内，纵向高度不超过120mm，可直接挂载在小型移动平台的前端挂载位，不需要额外改造原有平台的安装孔位，适配多数小型轮式移动载体的前端安装间距。从功能实现逻辑来看，装置采用牵引式机械化车轮作为行走支撑，轮组两侧对称布置拉伸弹簧，弹簧两端通过挂环分别连接轮架与上部固定横梁，既可以在非作业状态下保持轮组的下压贴地姿态，也能在触发瞬间提供足够的回弹力矩。动力端采用直连式齿轮传动结构，驱动电机输出轴直接啮合主动齿轮，主动齿轮与轮组侧的从动齿轮保持0.2mm的齿侧间隙，既保证传动过程无卡滞，也能避免加工误差导致的齿轮啮合过紧问题，整套传动比设置为1:4.2，匹配常规直流驱动电机的转速区间，可在0.3秒内完成轮组的锁止与释放动作。设计过程中特意将凸轮触发结构与弹簧储能结构做了集成布置，凸轮轮廓线采用等加速等减速运动曲线，避免触发瞬间的刚性冲击，弹簧的预紧长度可通过上部横梁的挂接位置做三档调节，对应不同的弹射力度需求，适配不同重量的作业载荷。轮架部分采用双侧板支撑结构，侧板厚度设置为3mm，所有转轴位置都做了翻边衬套设计，减少转动过程中的磨损，电机安装位预留了2mm的调整间隙，可在装配时微调齿轮啮合间隙，不需要额外加工调整垫片。整套结构没有采用复杂的电控触发部件，完全依靠机械结构完成储能与释放动作，在强电磁干扰的野外作业环境或者竞赛规则限制电控部件数量的场景下，依然可以稳定完成作业动作，轮组的接地压力可通过弹簧预紧力调整，适配草地、硬质平地、轻微起伏路面等不同的作业地面，不会因为地面不平整出现轮组悬空无法触发的问题。上部的固定横梁同时作为挂载连接位，预留了四个M4的安装螺孔，孔位间距按照通用小型移动平台的挂载标准设置，可直接与标准铝型材支架连接，不需要额外设计转接件。
