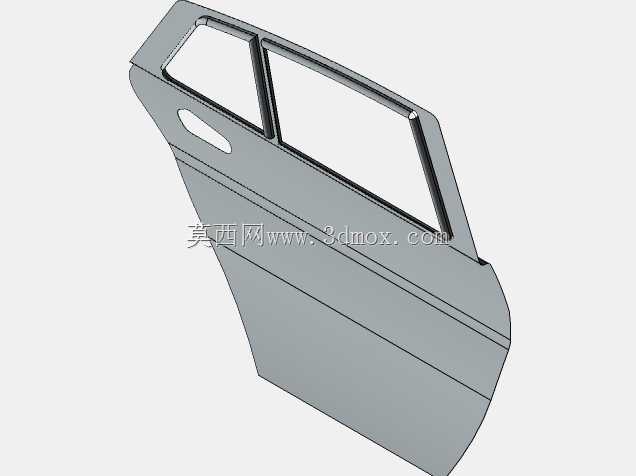

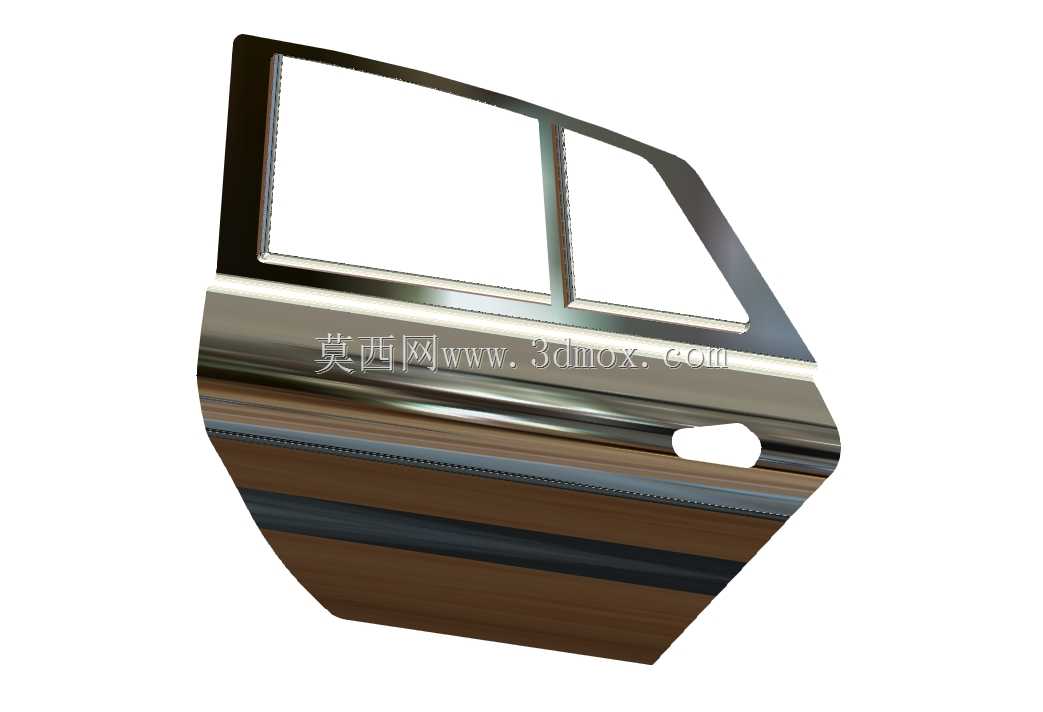

乘用车侧围车门结构三维设计

该车门结构为乘用车侧围配套的乘员舱启闭构件，日常使用中承担乘员上下车通道遮蔽、行驶过程中舱体密封隔振、侧碰工况下乘员防护的核心作用，同时兼顾车身侧面外观的流线型匹配需求。设计阶段首先对齐车身侧围的安装边界，整体轮廓完全贴合侧围外板的曲面走向，窗框区域采用分块式玻璃安装位设计，预留了前后两块侧窗玻璃的安装槽位，可适配升降式玻璃的导轨安装空间，窗框边缘做了翻边处理，用于焊接固定玻璃导槽与密封胶条的安装基座，保证玻璃升降过程中的运行平顺性，同时关闭状态下可阻隔外部雨水、扬尘与行驶风噪进入舱内。门板主体采用多层复合结构设计，外层为冲压成型的金属外板，表面预留了外拉手的安装沉孔，位置符合人体工程学操作高度，成年人站立状态下伸手即可触及解锁；外板下部设置了多道平行的腰线造型，既可以通过冲压筋结构提升门板整体的抗凹刚度，减少行驶过程中的薄板振动异响，也能和整车侧面的造型线条完全呼应，保持外观设计的整体性。门板内侧的安装边界预留了内饰板的卡扣安装位、门锁机构的固定孔位、以及升降器的安装支架点位，所有安装孔位的位置公差均按照车身焊装的通用精度要求设定，可保证后续总装环节零部件的互换性，不需要额外进行配钻修配。在结构强度设计上，门板内部预设了防撞梁的安装腔体，可在侧碰过程中通过防撞梁传递分散撞击力，减少舱内侵入量；门板下沿做了向内的翻边结构，既可以提升门板下部的刚度，也能引导雨水顺着翻边排出，避免积水渗入舱内腐蚀内饰构件。整个车门的铰接安装位设置在前侧边缘，上下两个铰接点的间距经过匹配计算，可保证车门开启角度满足乘员上下车的空间需求，同时开启过程中不会与翼子板、侧围立柱发生运动干涉；门锁扣的安装位对应后侧的B柱（后门则对应C柱）位置，锁止状态下可保证车门与侧围的贴合压力均匀，避免高速行驶过程中出现风噪泄漏。
