十九世纪山地榴弹炮结构还原模型

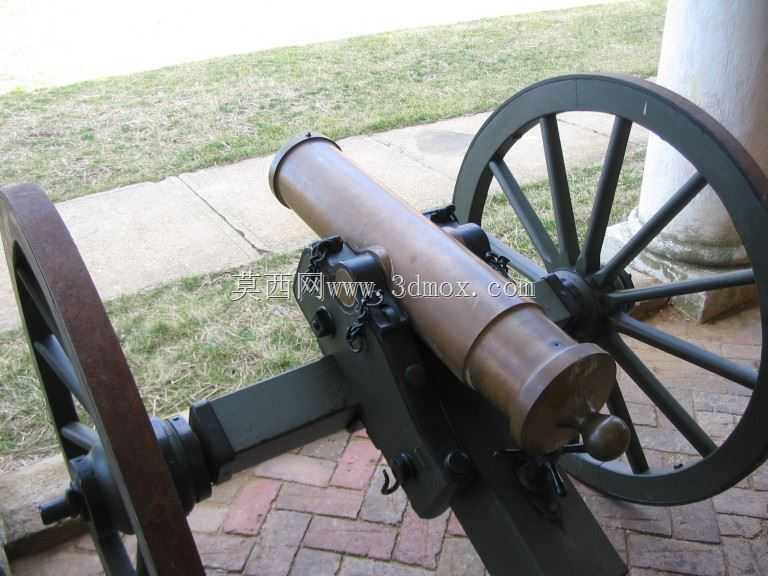

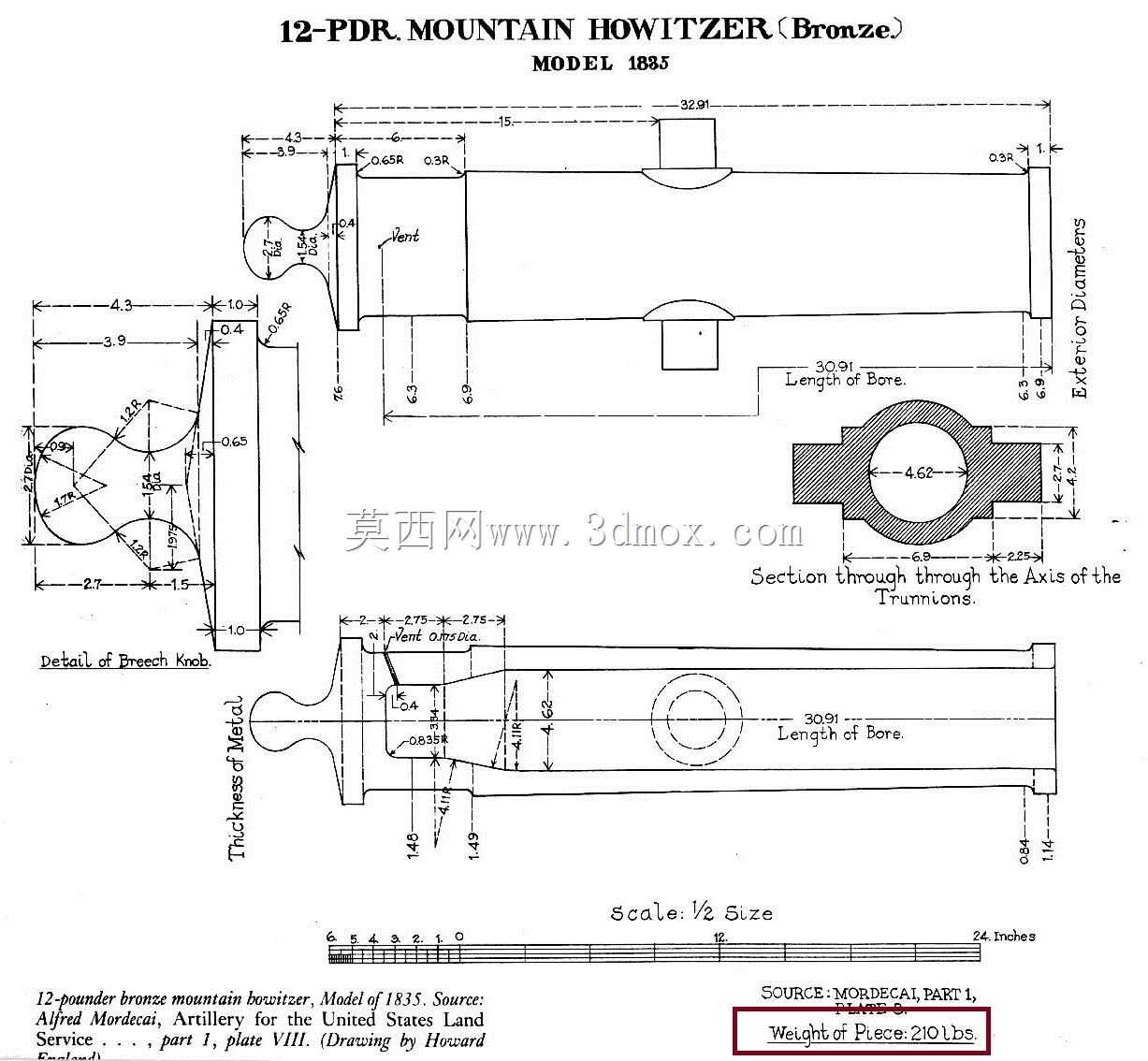

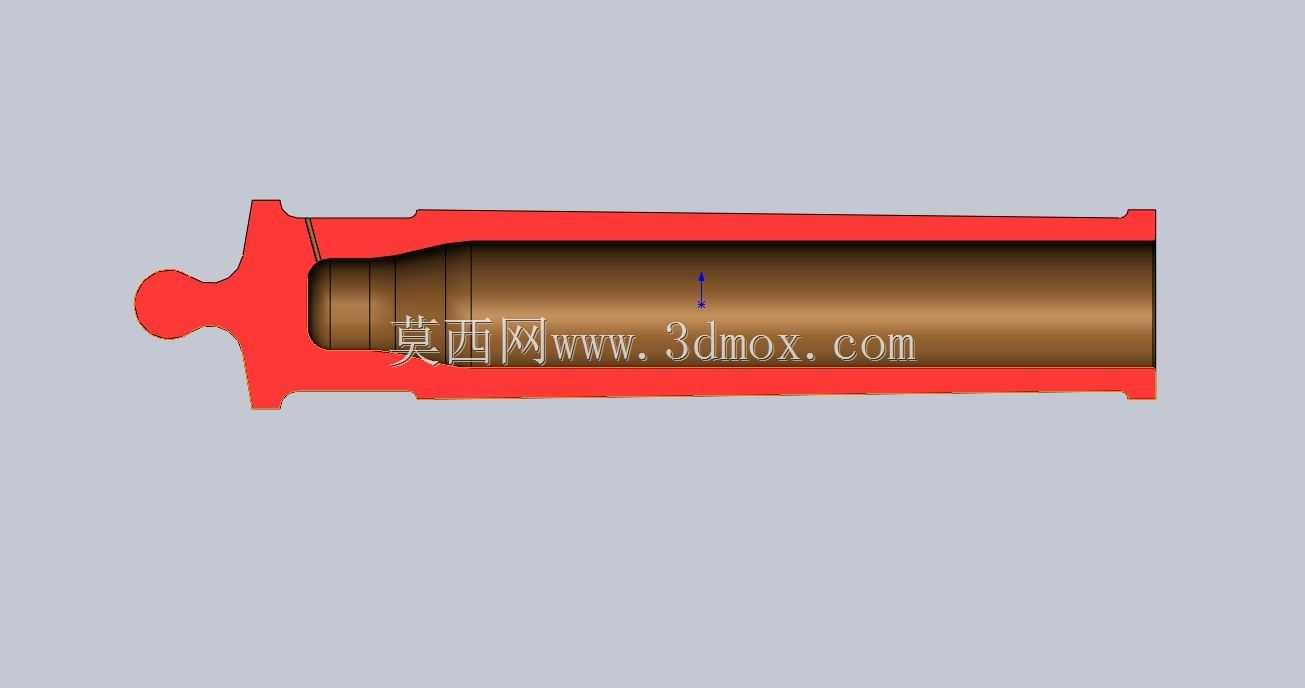

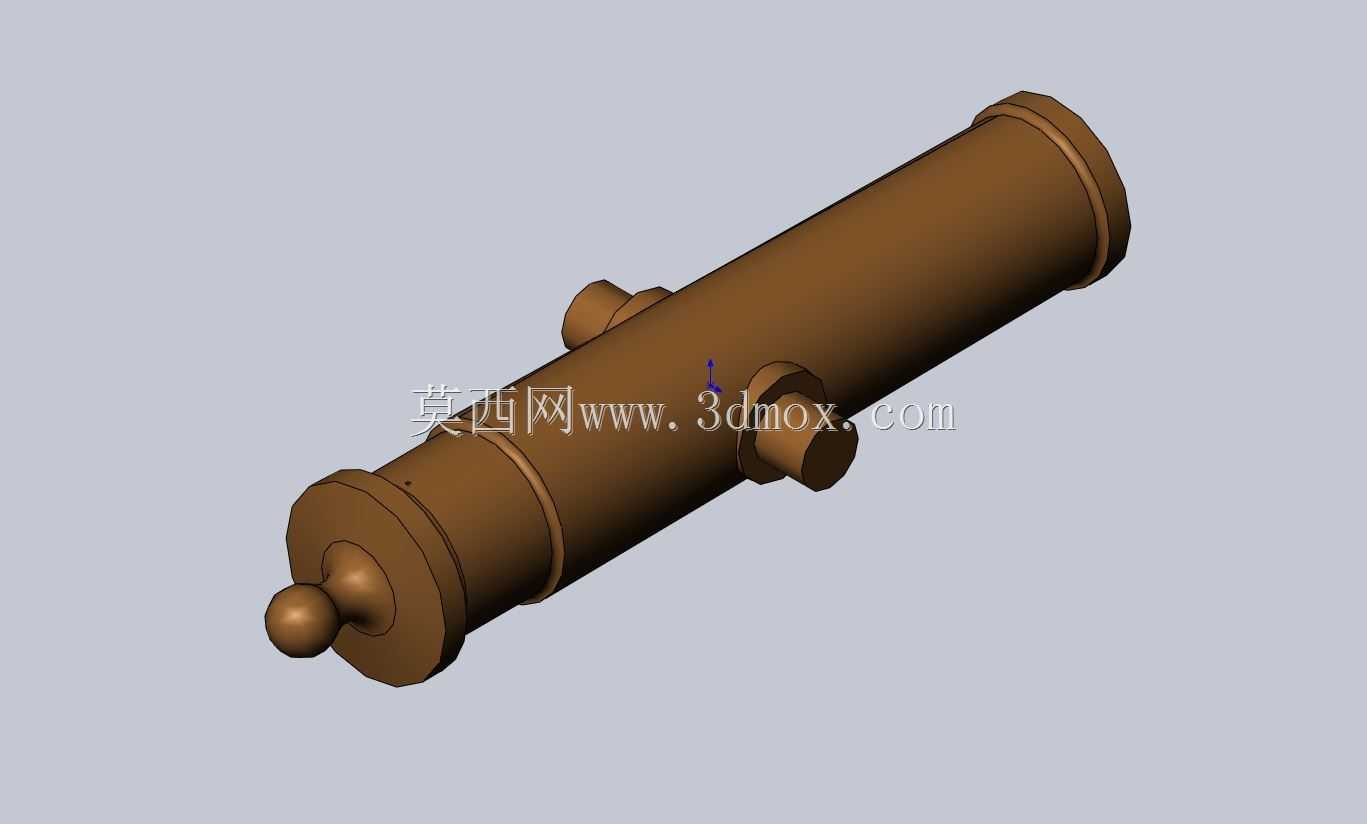

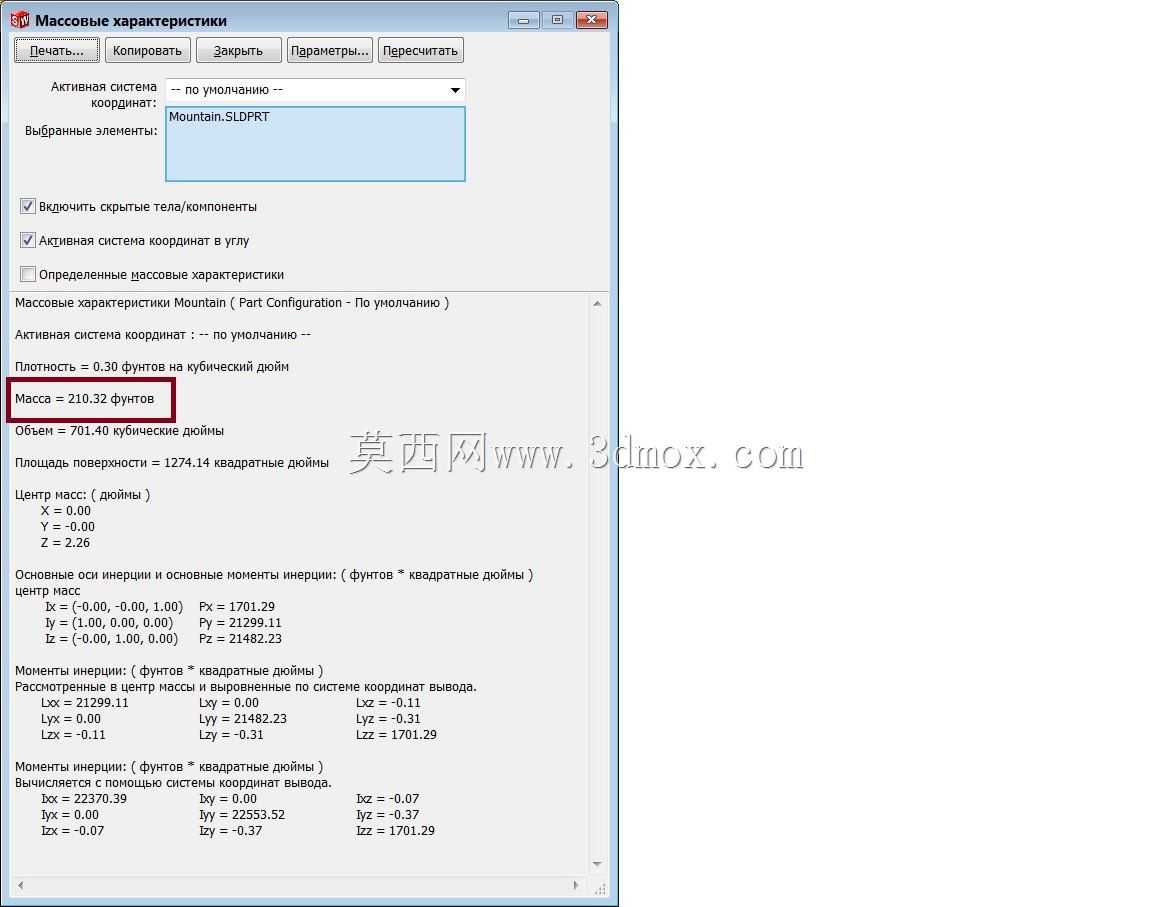

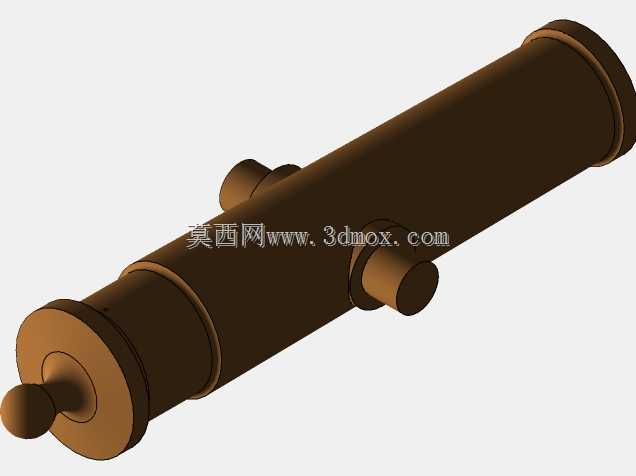

这款山地榴弹炮的三维结构还原，核心围绕近代山地作战场景的实际使用需求展开，建模过程中优先还原了装备适配复杂地形的结构特性。从实际用途来看，这类装备主要配属山地作战单位，可在崎岖山路、坡地等轮式重装备难以通行的区域，为前线步兵提供曲射火力支援，打击掩体后的集群目标、简易工事，相比同时期的重型野战火炮，拆解转运的便利性是其核心设计考量。建模时首先梳理了炮身与炮架的连接逻辑，青铜材质的炮管通过炮耳轴与上架结构铰接，可实现一定角度的俯仰调整，满足不同射程下的射角需求，炮管尾部的击发结构、炮口的加强箍带都做了等比例还原，对应实际使用中承受膛压、封闭炮尾的功能需求。轮式炮架部分采用了大直径辐条轮设计，轮缘宽度适配山地松软土路、碎石路面的通行需求，可降低行军时的接地压强，避免轮体陷进松软土层，炮架的下架结构连接轮轴与大架，行军时大架可挂载牵引构件，由畜力或人力拖拽，部署时大架展开撑地，配合炮架下方的支撑结构抵消发射时的后坐力，保证连续射击时的炮位稳定性。外形尺寸的还原参考了同类型实物的测绘参数，炮管长度与口径的比例符合十九世纪中期山地榴弹炮的设计区间，轮组高度适配人力推动、畜力牵引的操作高度，整体宽度控制在山地小路可通行的范围内，安装边界上，炮耳轴与炮架的配合间隙、轮轴与辐条轮的装配公差都按照实物的配合关系做了还原，炮管俯仰时不会与上架结构发生运动干涉，轮组转动时与炮架下架、大架之间预留了足够的安全间隙，不会出现结构剐蹭。建模过程中还还原了炮架上的调节构件，包括俯仰角度的锁定结构、炮位水平微调的相关结构，对应实际作战中快速调整射击参数、缩短射击准备时间的功能需求，所有外露的紧固件、炮身的加固构件都按照实物的排布位置做了还原，没有随意增减结构件，保证整体结构的还原度符合近代老装备的结构特征，可用于近代军事装备结构研究、影视道具前期设计参考、军事科普展品的结构验证等场景。
