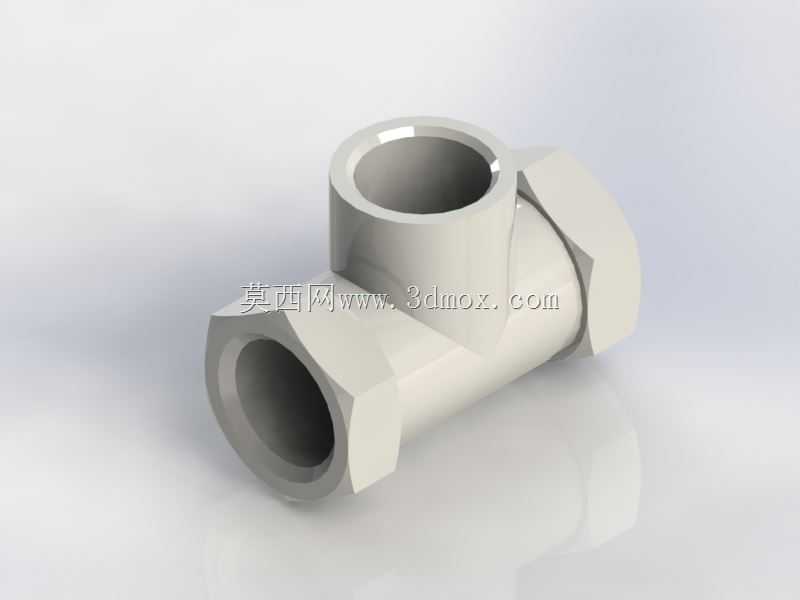

三通式内螺纹连接阀体结构设计

　　在民用给排水、小型工业流体输送、气动控制回路这类对管路分支有明确需求的场景里，三通类阀体是最常用的管路转接构件之一，本次呈现的这款三通阀体，采用等径内螺纹接口设计，三个接口轴线两两垂直，能够实现单路流体输入、双路分流输出，或是双路流体汇入单路输出的流向切换需求，适配常规低压流体输送工况，可承受常规民用供水、低压气动系统的工作压力，不会出现接口渗漏、壳体开裂的问题。从结构设计逻辑来看，这款阀体的主体采用等壁厚中空壳体结构，壳体内部流道做了圆弧过渡处理，没有直角突变的流道截面，能够有效降低流体流经阀体时的局部阻力损失，减少流体在转角位置的涡流扰动，既可以降低管路运行时的流体噪音，也能减少流体中杂质在转角位置的沉积概率，

　　避免长期使用后出现流道堵塞的问题。三个接口位置均设计了标准内螺纹结构，螺纹段长度符合常规管路连接件的安装深度要求，安装时无需额外加工转接件，直接匹配对应规格的外螺纹管路即可完成装配，接口外侧设计了六角拧动结构，每个六角面的平面度公差控制在合理范围内，安装时可以使用普通活动扳手、开口扳手直接卡持施力，不会出现打滑、棱角崩损的问题，能够满足现场安装、后期维护拆卸的操作需求。从安装边界尺寸来看，这款阀体的三个接口中心距经过优化设计，整体外形尺寸紧凑，不会占用过多管路安装空间，在狭小的设备内部管路布局、墙面暗装管路排布场景下，也能顺利完成安装，不会和周边的管路、构件产生安装干涉。壳体外壁的加强结构设计在三个接口的交汇位置，

　　这个位置是阀体承压时应力最集中的区域，通过局部加厚壳体壁厚、设置过渡加强筋的方式，能够有效分散介质压力带来的结构应力，即使在短时压力波动的工况下，也能保证壳体结构强度满足使用要求，不会在应力集中位置出现开裂失效的问题。在实际选型应用时，这款阀体可以直接适配同规格的金属管路、硬质塑料管路，配合常规生料带、螺纹密封胶即可实现接口密封，无需额外定制密封垫片，能够降低现场安装的物料成本与操作难度。不同于焊接类三通管件，这款螺纹连接的阀体在后期管路改造、故障维护时，可以直接拆卸更换，不会对周边管路造成切割损伤，大幅降低后期运维的工作量。从建模细节来看，这款模型完整还原了阀体的内外结构特征，内部流道的曲面过渡、螺纹段的退刀结构、

　　外部六角拧动面的棱角处理都完全按照实际加工工艺要求设计，没有出现不符合加工逻辑的结构特征，既可以作为管路系统布局设计时的选型参考模型，也可以作为同类阀体结构设计的参照样本，帮助结构设计人员快速完成管路系统的三维布局校验，提前排查安装过程中可能出现的干涉问题，减少现场安装时的设计变更。
