剖分式齿轮传动箱壳体结构设计

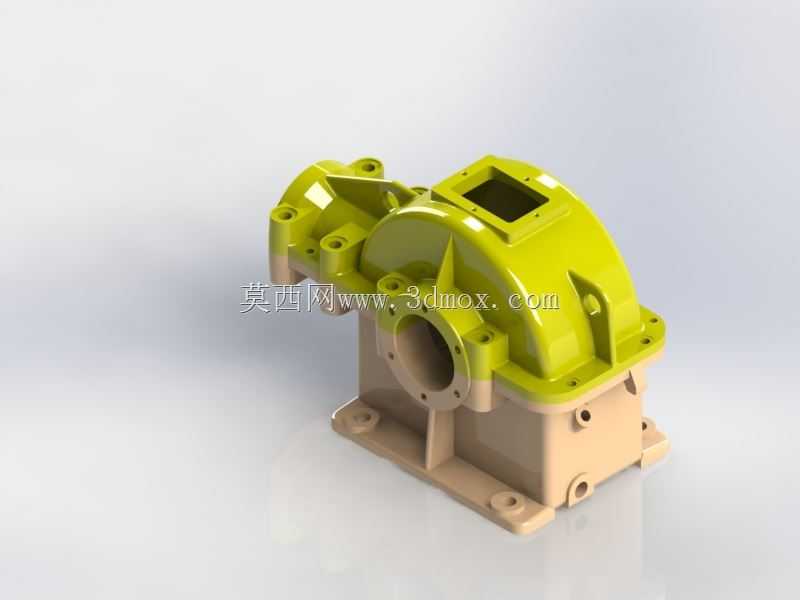

　　在工业传动系统的布局中，齿轮箱壳体是承担传动副防护、支撑轴系、密封润滑介质的核心承载构件，这类剖分式上下箱结构，广泛适配中小功率减速传动场景，常见于输送线驱动单元、小型机床进给传动、轻工设备动力传输、农用机械传动模组等工况，区别于一体式焊接箱体，剖分结构的设计核心是解决传动组件装配便利性与后期维护的可达性问题。从结构功能来看，上箱盖顶部开设的方形观察窗口，主要用于装配阶段校验齿轮啮合侧隙、日常运维时检查齿面磨损状态，窗口周边预留的螺栓孔位用于配套密封盖板，避免运行过程中润滑油飞溅外泄，同时阻挡外界粉尘、切削液等杂质侵入箱体内破坏齿面润滑状态。上下箱体结合面采用精加工平面配合，沿结合面周向布置的螺栓孔位，

　　通过定扭矩紧固实现结合面的密封压紧，设计时需要结合箱体内腔容积、运行时润滑油温升带来的内部压力波动，计算螺栓分布间距与预紧力，避免长期运行后结合面渗油。箱体下部的一体化铸造安装底座，设置了四个带沉孔的安装支脚，沉孔结构用于容纳固定螺栓的头部，保证安装面贴合平整，支脚的加强筋结构从底座延伸至箱壁下部，抵消轴系传动过程中产生的径向倾覆力矩，避免安装固定点受交变载荷出现松动。箱体侧壁的轴承座孔为阶梯式结构，不同直径的台阶分别适配轴承外圈定位、密封件安装、端盖固定的需求，轴承孔的同轴度、与箱体结合面的平行度是加工阶段的核心管控指标，直接影响装配后轴系的转动阻力与齿轮啮合接触精度。设计过程中，箱体内腔的轮廓需要完全避让齿轮转动的最大包络轨迹，

　　同时预留足够的润滑油储油空间，保证下部齿轮浸入油面的深度符合润滑规范，避免搅油损失过大带来的温升问题；箱体壁面的厚度结合铸造工艺要求设置，轴承座位置局部加厚，同时在轴承座与箱壁衔接处设置过渡圆角，减少铸造应力集中，避免受载后出现裂纹。从安装边界来看，底座安装孔的中心距、输入输出轴孔的中心高、轴端伸出长度都需要匹配配套设备的安装接口，保证动力输入端与驱动电机、输出端与负载的同轴度，减少联轴器的附加载荷。这类壳体通常采用铸铁铸造成型，具备良好的减震性与刚性，能够吸收齿轮啮合过程中产生的振动，降低传动系统的运行噪音，箱体外部的散热筋结构（部分同规格产品会在箱壁增设）可以增大散热面积，带走连续运行产生的热量，维持箱内润滑油的粘度稳定。

　　在三维建模阶段，需要重点校验上下箱的螺栓孔同轴度、轴承孔的位置度、结合面的平面度，同时模拟装配过程，检查端盖、密封件、观察窗盖板等附件是否存在装配干涉，还要核算箱体在额定载荷下的变形量，保证轴系支撑位置的形变在允许范围内，避免出现齿轮偏载、轴承早期磨损的问题。对于不同功率等级的同类型齿轮箱，壳体的轴孔中心距、壁厚、螺栓规格都会随传递扭矩的提升做对应调整，这类剖分式结构的通用性较强，通过更换内部不同齿数的齿轮副，即可实现不同传动比的输出，适配不同的负载转速需求，在通用传动领域的应用占比极高。
