带隔断内腔四通式阀体剖切结构

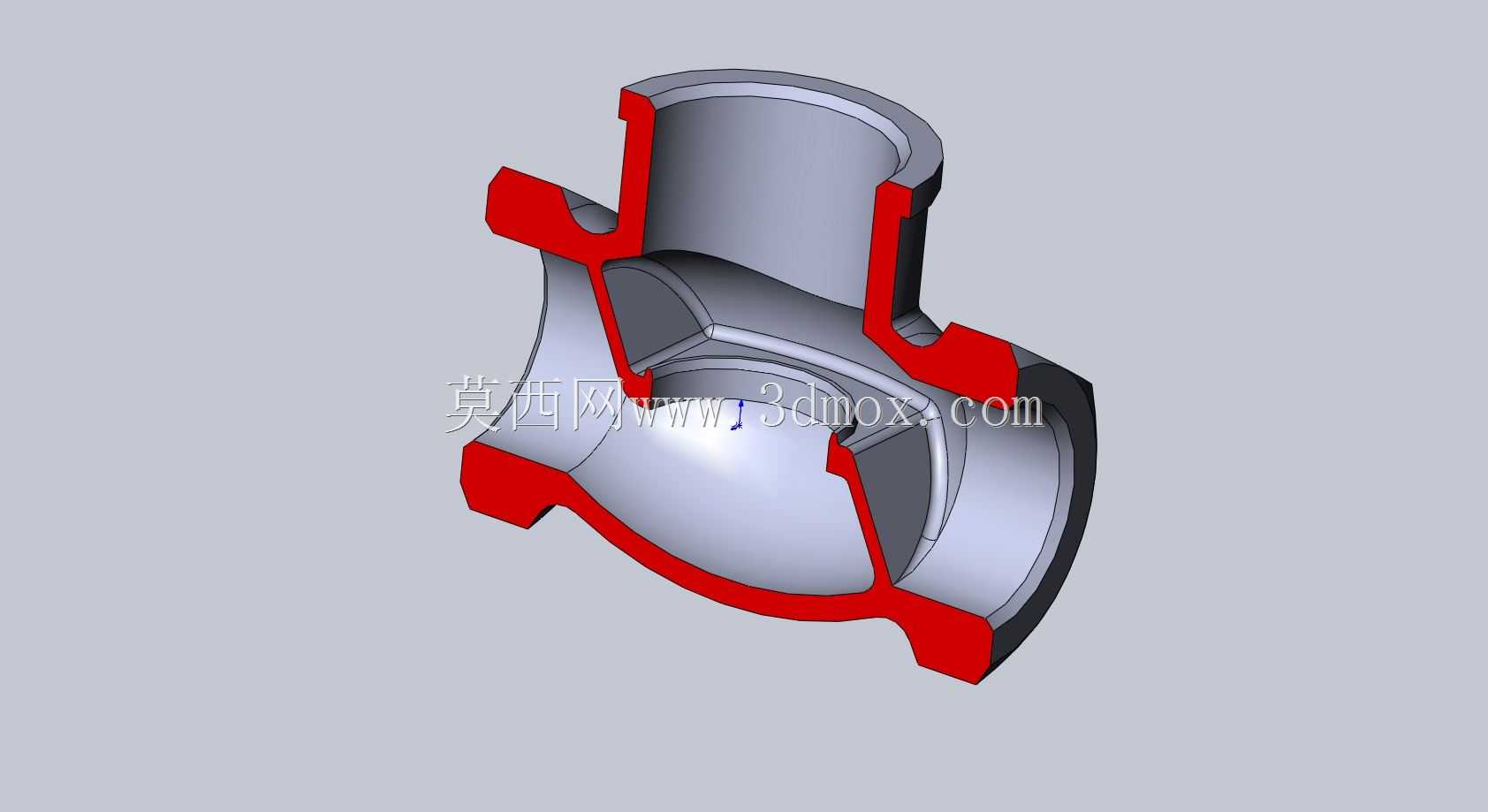

　　这款四通式带隔断内腔的阀体，主要应用在多通路流体换向、介质分流合流的工业管路场景中，常见于化工流体输送、建筑给排水、小型液压控制回路、暖通空调管路系统里，承担着改变介质流向、分隔不同压力腔室、对接多方向管路的核心作用，区别于常规两通、三通阀体，它能在单一阀位上实现四路管路的连通与隔断控制，减少管路中额外接头的使用量，降低管路泄漏点的数量。从实际使用的角度看，这类阀体的隔断结构是核心功能区，剖切展示的红色区域就是阀体的实体壁厚部分，中间的球形空腔是阀芯的安装腔，四个方向延伸的管口分别对接对应规格的管路，管口端部的加厚凸缘是用来加工连接螺纹或者放置密封垫圈的结构，安装时需要保证四个管口的同轴度偏差控制在允许范围内，

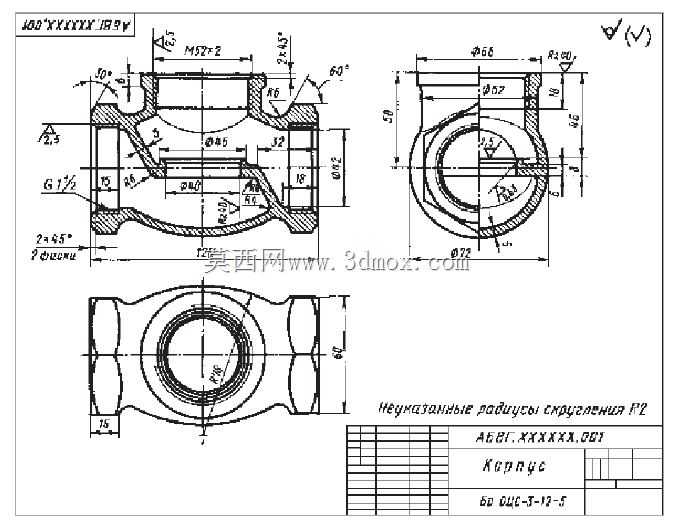

　　避免对接管路时产生额外的装配应力，长期使用中出现应力开裂的问题。设计这款阀体的时候，首先要确定的是内腔隔断的位置与厚度，隔断部分需要承受不同通路之间的介质压差，不能出现互通泄漏的问题，建模时先基于二维轮廓做旋转生成主体球形腔体，再通过拉伸切除做出四个方向的通路口，之后对隔断与腔体、通路口的衔接位置做圆角过渡，避免应力集中——这些过渡位置是阀体承压时最容易出现裂纹的区域，圆角半径不能小于壁厚的五分之一，否则铸造或者注塑成型时容易出现填充不满、内部缩孔的缺陷。外形尺寸上，这类阀体的安装边界要考虑四个方向的接管空间，每个管口向外要预留至少两倍管径的操作空间，方便安装时拧紧管接头或者法兰螺栓，阀体整体的外轮廓没有突出的尖锐结构，

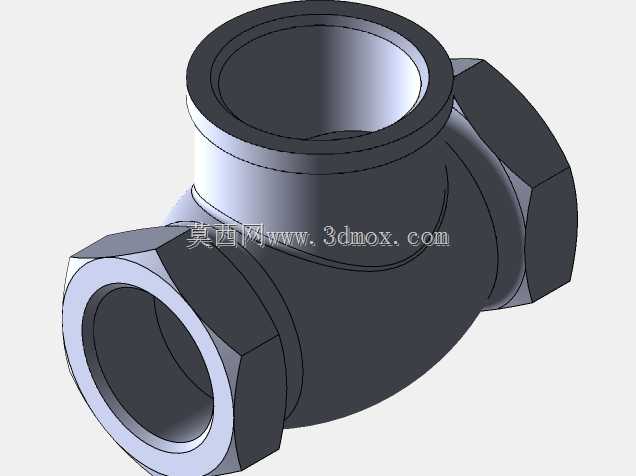

　　外部的加强筋（也就是剖切图里红色的加厚部分）沿着四个管口的对接方向分布，既可以提升阀体整体的刚性，承受管路安装时的扭转载荷，也能在介质压力波动时减少阀体的形变，保证内部阀芯的动作精度。从流道设计的角度，隔断结构的边缘做了圆弧过渡，避免介质流动时出现直角死区，减少介质残留和流阻损失，对于输送含有微小颗粒的介质时，这种圆弧过渡也能减少颗粒对隔断壁面的冲刷磨损，延长阀体的使用寿命。建模过程中采用二维图形驱动三维实体的构建逻辑，先绘制轴向的剖面轮廓，通过特征操作生成整体的空心壳体结构，再对各个连接位置做局部加厚处理，保证承压区域的壁厚满足强度要求，非承压区域的壁厚做适当减薄，控制整体的材料用量，降低生产制造成本。需要注意的是，

　　四个管口的端面要保证与对应轴线垂直，端面的粗糙度要满足密封要求，如果是螺纹连接的阀体，管口的螺纹深度要符合对应管径的标准要求，不能过浅导致连接强度不足，也不能过深导致螺纹侵入内腔影响阀芯的动作。另外，隔断墙的厚度要根据额定工作压力计算确定，低压工况下壁厚不小于3毫米，中压工况下要对应加厚，并且在隔断与外壳的连接位置做加强处理，避免压差作用下隔断出现变形甚至破裂。实际选型使用时，要确认四个通路的通径是否匹配管路的流量要求，球形内腔的直径要大于等于通路通径的1.5倍，保证阀芯有足够的安装空间，同时让介质在腔体内的流动更加平稳，减少湍流产生的振动和噪音。
