多芯密封式电气通讯连接接插件结构

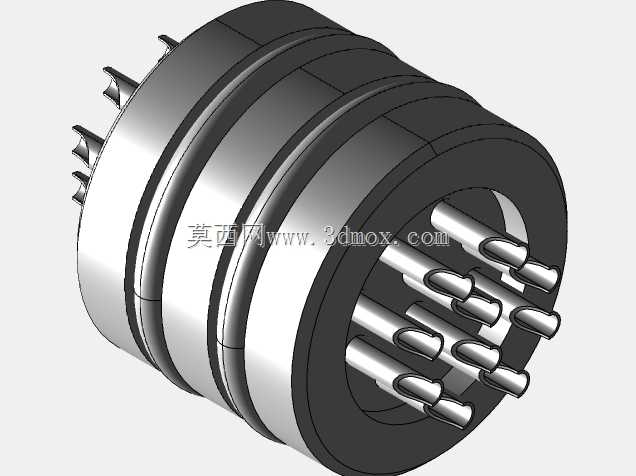

　　在工业控制、轨道交通、户外通讯基站这类对连接可靠性有严苛要求的场景里，电气信号通路的接插部件往往是整套系统稳定性的短板——不少现场故障都源于接插件密封失效进灰进水、插针接触对位偏差、长期振动下松脱这几类问题，这款多芯密封接插件的设计，正是瞄准这类工况的痛点做的结构优化。从结构上看，整体采用阶梯式圆柱壳体设计，外层壳体设置多道环形凸筋，一方面是强化壳体自身的结构刚度，在压接装配或者设备运行受径向挤压时，不会出现壳体变形挤压内部插针的问题，另一方面这些凸筋也可以作为密封胶圈的安装定位槽，装配时O型密封圈可以卡入凸筋之间的凹槽内，和设备安装腔的内壁形成多道线密封，相比单道密封结构，防护等级可以提升一个层级，应对户外淋水、

　　粉尘弥漫的车间环境时，能有效阻断外界杂质进入接插腔内部。插针端采用圆周阵列排布的多针布局，所有插针都嵌装在内部的绝缘基座上，绝缘基座和金属外壳之间采用过盈压装加密封胶填充的工艺，既保证插针之间的绝缘间距满足强电、弱电信号混传的耐压要求，也避免不同插针之间出现信号串扰。插针的接触端做了圆弧导向收头，在对接适配的插座时，即使存在小范围的轴向对位偏差，圆弧头也能顺利滑入对接孔内，不会出现插针顶弯、怼伤接触片的问题，这一点在设备现场盲装、维护人员视线受阻的操作场景下实用性很强，能大幅降低现场装配的不良率。安装边界上，这款接插件的圆柱外径做了统一的公差配合设计，适配设备面板上标准的圆形安装开孔，壳体尾部预留了线缆压接的足够空间，

　　线缆穿入后可以通过尾部的压紧螺母锁紧线缆护套，既可以承受线缆拉扯的外力，避免线缆拽动直接把力传递到插针焊接点上，也能在尾部形成第二道密封防线。从实际使用的角度看，这类密封接插件主要承担固定侧的电气通路转接作用，把设备内部的通讯线路、低压控制线路通过接插件和外部线缆连通，不需要在设备壳体上开多个过线孔，简化了设备壳体的加工工序，也减少了壳体上的密封点位。设计过程中，插针的伸出长度做了反复校核，保证对接时插针先接触接地引脚、再接触信号引脚、最后接触电源引脚，符合电气连接的安全顺序，避免热插拔时出现打火损坏后端元器件的问题。壳体的材质选用上兼顾了结构强度和耐腐蚀性能，表面做了钝化处理，在沿海高盐雾、化工车间有腐蚀性气体的环境下，

　　也不会轻易出现锈蚀卡滞的问题，后期维护拆卸时不会因为壳体锈死无法拆分。绝缘基座采用耐温工程塑料材质，在-40℃到125℃的工作温度区间内不会出现开裂、软化的问题，插针的保持力也能维持在设计阈值内，长期受温度循环冲击也不会出现插针松动退针的故障。和市面上同规格的接插件相比，这款结构的环形凸筋设计还能起到防呆作用，不同针数规格的接插件凸筋位置做了差异化设计，现场维护时不会出现不同针数的接插件误插的问题，从结构上规避了人为操作失误带来的线路接反、信号错接风险。在三维建模过程中，所有配合面的公差都按照精密接插件的配合等级做了参数化设置，插针和绝缘基座的安装孔、绝缘基座和外壳的配合面、外壳和安装面板的配合面都预留了合理的公差带，不管是做3D打印样件验证，还是开模量产，都能直接提取模型的尺寸参数做工艺设计，不需要二次调整结构尺寸。
