旋转式可调电位器三维结构设计

　　旋转式可调电位器是模拟电路与工业控制回路中极为常见的被动调节元件，这类元件通过转轴带动内部电刷在电阻体上滑动，改变输出端与固定端之间的电阻比值，从而实现电压分压、信号增益微调、阈值设定、音量调节、速度给定等功能。在实际设备中，它既可以作为面板上的人机调节部件，也可以安装在控制板上作为出厂校准元件，广泛出现在电源模块、伺服驱动、仪器仪表、家电控制板、音频设备、温控装置以及小型自动化设备中。

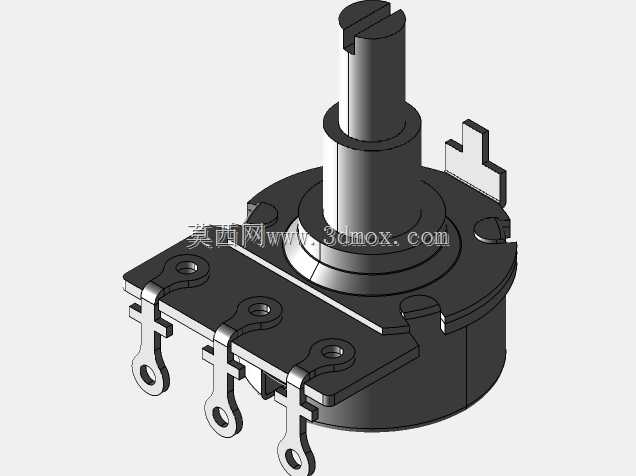

　　从结构上看，该模型完整还原了带安装基板的单联电位器外形：上部为圆柱形轴套和伸出的调节轴，轴端开设一字槽，既可以用旋钮进行手动旋转，也可以在空间受限时通过螺丝刀调节。轴套承担转轴支撑与定位作用，保证电刷转动过程中同轴度稳定，减少长期使用后的晃动和接触偏差。下部圆形壳体用于容纳电阻片、电刷、止动结构和中心定位件，壳体侧面带有定位凸耳，能够在装配时与面板或支架配合，防止电位器本体随转轴一起转动。

　　底部金属基板是整个元件的安装与电气连接基础。模型中可以看到基板沿径向伸出三个接线端，分别对应电位器常见的两个固定端和一个滑动端。固定端连接内部弧形电阻体的两端，滑动端与随轴转动的电刷导通；三个端子均采用带孔焊片形式，既适合波峰焊或手工焊接到印制板，也可以通过螺钉、接线叉或导线压接进行外部连接。端子之间保留了明确的间距，基板平面与端子折弯高度一致，便于在PCB布局时校核焊盘位置和元件占位。

　　建模时需要重点处理几个工程细节。其一是转轴与壳体的同轴关系，轴套、圆形外壳和底部中心区域应保持同一旋转轴线，否则在装配旋钮或进行运动校核时会出现偏心。其二是端子折弯形状，焊片从基板边缘向下、向外延伸，端部圆孔和过渡圆角需要真实表达，这直接影响电路板干涉检查和接线空间判断。其三是壳体侧面的止挡与定位特征，虽然外部模型不一定完整展示内部棘轮，但外形上的凸台、缺口和卡扣位置应与实际安装方式对应，便于面板开孔和支架设计。

　　在安装边界方面，这类电位器通常以底部基板贴靠PCB或支架表面，三个焊片穿过对应孔位后焊接固定；若用于面板安装，则圆形轴套穿过面板开孔，通过螺母或弹性卡件压紧，背部端子再与电路板连接。设计人员在布置周围元件时，需要在轴向上预留旋钮安装高度和手指操作空间，在径向上避开接线端子的折弯区域，并在基板下方保留焊脚伸出高度。由于调节轴需要旋转，周边壳体、导线槽、外壳护罩不能与轴端或旋钮发生摩擦。

　　从选型角度看，电位器的机械外形与电气参数需要同时满足设备要求。结构工程师关注轴长、轴径、端子形式、安装孔距、旋转角度和定位方式；电子工程师则关注总阻值、阻值变化规律、功率承载、线性度、接触噪声和寿命。该三维模型侧重于外部几何表达，能够用于设备总装干涉检查、面板开孔、PCB封装建立、接线空间评估以及维修拆装演示。将其放入控制柜、手持设备或仪表外壳中时，可以直观判断旋钮位置是否便于操作，端子是否与相邻电容、连接器、线束冲突，焊点高度是否会顶到外壳。

　　在产品设计思路上，这类元件采用成熟的开式基板加圆形壳体组合，在保证电刷运动轨迹稳定的同时，尽量降低制造成本。金属基板提供机械强度和焊接定位，塑料或金属外壳负责防尘、限位和轴系支撑，顶部一字轴则兼顾旋钮装配与工具调节。模型中的阶梯轴、环形轴套、侧向凸耳、冲压端子和圆角过渡都体现了小型电子元件在批量生产中的工艺特征：冲压件适合高效成型，圆柱件适合旋转装配，焊片孔位适合自动化焊接，外露定位特征则帮助工人在流水线中快速识别方向。

　　对于三维建模从业者而言，制作该类模型不宜只追求外观相似，而应把可装配性作为核心目标。端子厚度、折弯半径、焊孔中心距、轴套外径、轴端槽宽、壳体高度和基板轮廓都应具备明确尺寸逻辑；旋转部分与固定部分要分层建模，便于后续做爆炸视图或运动示意。若用于整机设计，还应结合实际电阻值曲线和操作力矩补充工程图纸说明，使结构模型与电子选型资料形成完整闭环。
