日产XTerraUtili轨道夹板组件结构设计

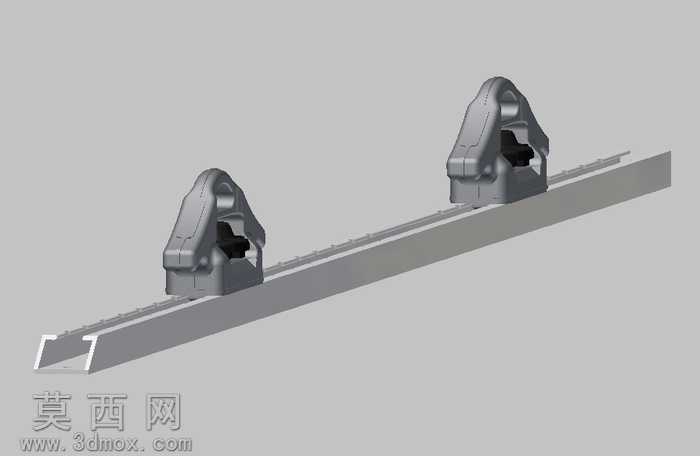

本作品为适配日产XTerra车型的Utili-轨道与夹板组件三维建模设计，建模阶段依托参数化设计逻辑搭建整体装配体系，首先对轨道主体的长条形型材结构进行基准绘制，精准还原轨道表面等距分布的定位卡槽、侧边导向棱边的细节尺寸，确保轨道的直线度公差与卡槽间距完全匹配实装的装配要求。夹板组件作为轨道的核心锁紧功能件，建模时拆分了主体基座、锁紧卡扣、按压解锁块三个独立子零件，对基座的弧形贴合面做了曲面曲率匹配，保证夹板与轨道安装后可完全贴合无晃动间隙，锁紧卡扣的楔形卡头结构做了倒圆角处理，模拟实际金属冲压件的工艺圆角特征，避免建模出现尖锐直角不符合生产实际的问题。材质渲染阶段，轨道主体采用哑光磨砂金属材质，调整金属粗糙度参数模拟铝合金型材的阳极氧化表面质感，添加细微的颗粒纹理还原真实型材的表面肌理；夹板组件的主体基座采用深灰色硬质工程塑料材质，调整漫反射与高光参数匹配汽车专用改性PP塑料的视觉特性，锁紧卡扣部分采用亮黑色耐磨尼龙材质，通过材质光泽度的差异区分不同功能零件的材质属性，同时在零件边角处添加轻微的磨损做旧效果，提升渲染图的真实感。结构设计上充分考虑组件的实际使用逻辑，夹板可沿轨道的导向棱边自由滑动调整位置，当滑动至目标点位时，锁紧卡扣可自动卡入轨道表面的定位卡槽完成锁止，按压解锁块即可带动卡扣回缩解除锁止，整套滑动、锁止、解锁的运动结构在装配体中做了运动干涉检查，确保各零件运动行程内无碰撞卡滞问题。设计过程中优先参考了车载拓展轨道的通用安装标准，同时针对日产XTerra的车型安装位做了适配调整，轨道两端的安装孔位尺寸完全对应车型预留的固定点位，夹板的夹持槽尺寸预留了通用拓展配件的安装余量，可兼容行李固定网、拓展置物架、车载工具挂座等多种户外越野配件的安装需求，整套模型的结构细节完整，可直接用于结构验证、3D打印样件制作以及配件开发的参考依据。
