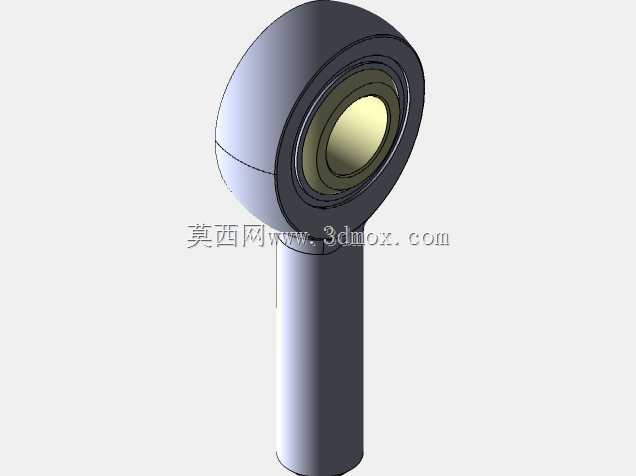

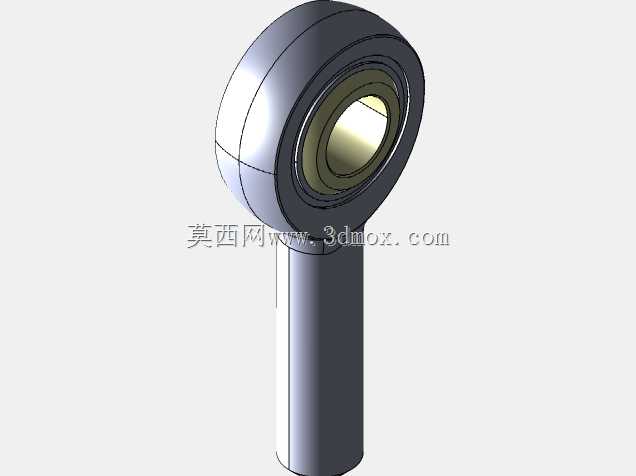

这类带外螺纹杆端的关节铰接构件,在轻工自动化生产线、小型工装夹具、非标传动机构里应用十分普遍,核心作用是在存在一定角度偏差的两个传动部件之间实现力的传递,同时补偿安装或运行过程中产生的同轴度误差、角度偏转误差,避免刚性连接带来的应力集中问题。从结构设计来看,头部的环形球铰结构是核心功能区,内圈与外圈采用球面配合,能够在一定锥角范围内实现任意方向的摆动,适配不同安装角度的连接需求,杆部的外螺纹设计可以直接拧入对应内螺纹的安装基座或者调节杆端,不需要额外设计复杂的连接法兰,大幅简化安装结构,也方便后期调整铰接点的位置,补偿装配累计误差。设计这类构件的时候,首先要确认球铰的额定摆动角度,通常这类小规格杆端铰接件的允许偏角在10到15度区间,足够覆盖大部分非标设备的铰接偏转需求,其次要核算杆部螺纹的抗拉强度,匹配对应传动场景的负载要求,避免受拉时螺纹脱扣或者杆部断裂。安装边界方面,头部环形结构的外径决定了铰接点的径向安装空间,安装时需要预留足够的摆动间隙,避免构件摆动时和周边的结构件发生干涉,杆部螺纹的旋合长度需要保证至少达到螺纹公称直径的1.2倍以上,确保连接强度足够,同时要预留一定的锁紧空间,方便加装锁紧螺母防止运行过程中螺纹松动。在实际设备调试中,这类铰接件经常用在气缸活塞杆端和执行件的连接、小型连杆机构的铰接点、设备门体的支撑铰接位置,相比普通的刚性销轴连接,它不需要严格保证两个连接点的同轴度,能够降低零件加工的精度要求,减少装配时的修配工作量,同时在设备运行过程中可以吸收一定的振动,避免硬连接带来的异响和零件过早疲劳损坏。建模的时候需要重点还原球面配合的接触关系,螺纹部分的牙型如果是用于装配仿真需要准确绘制牙型参数,如果仅用于结构展示可以简化为装饰螺纹,但要保证螺纹大径、小径的尺寸和实际标准件一致,头部的密封结构如果是带密封圈的型号也要还原,避免后期做运动仿真时出现结构干涉的误判。
