双十字轴式万向传动连接结构

在各类需要变角度传递扭矩的机械传动场景中，这类双十字轴万向连接结构的应用覆盖范围极广，从农用机具的动力输出轴连接，到工业设备中存在安装同轴度偏差的轴系对接，再到小型输送设备的动力端过渡连接，都能见到这类结构的身影。它的核心作用是在两根轴线不重合、或是工作过程中轴间夹角会发生动态变化的转轴之间，持续稳定传递旋转扭矩，不需要严格保证两轴的安装同轴度，能补偿一定范围内的轴向、径向与角度偏差，避免刚性连接因为安装误差或工作形变产生的附加载荷，大幅降低轴系、轴承的额外受力，延长整套传动部件的使用寿命。

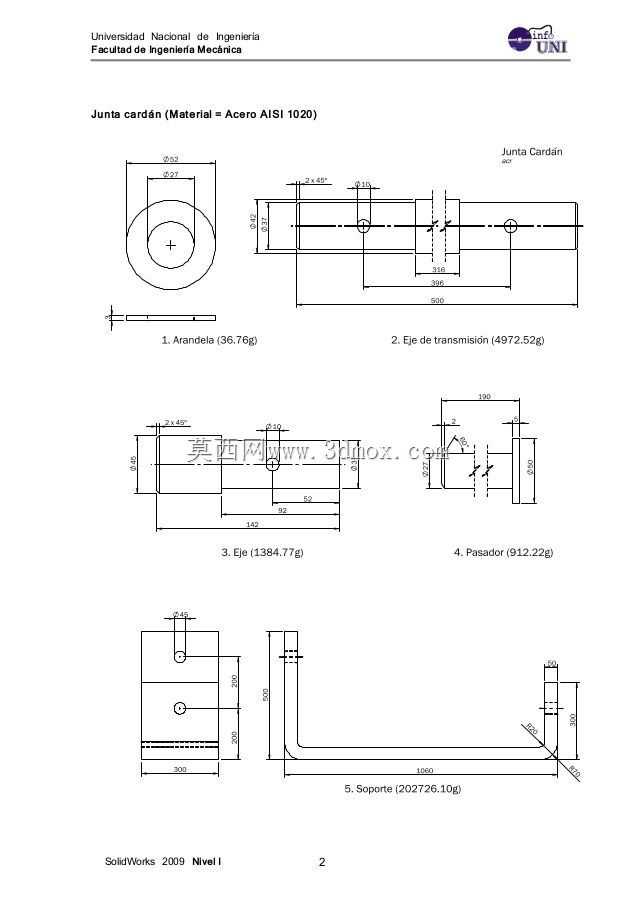

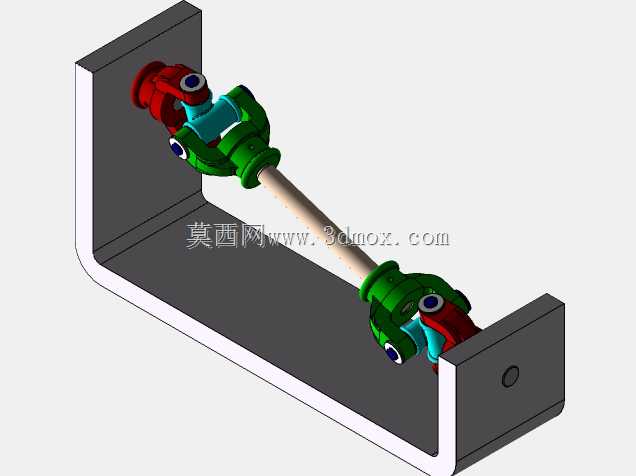

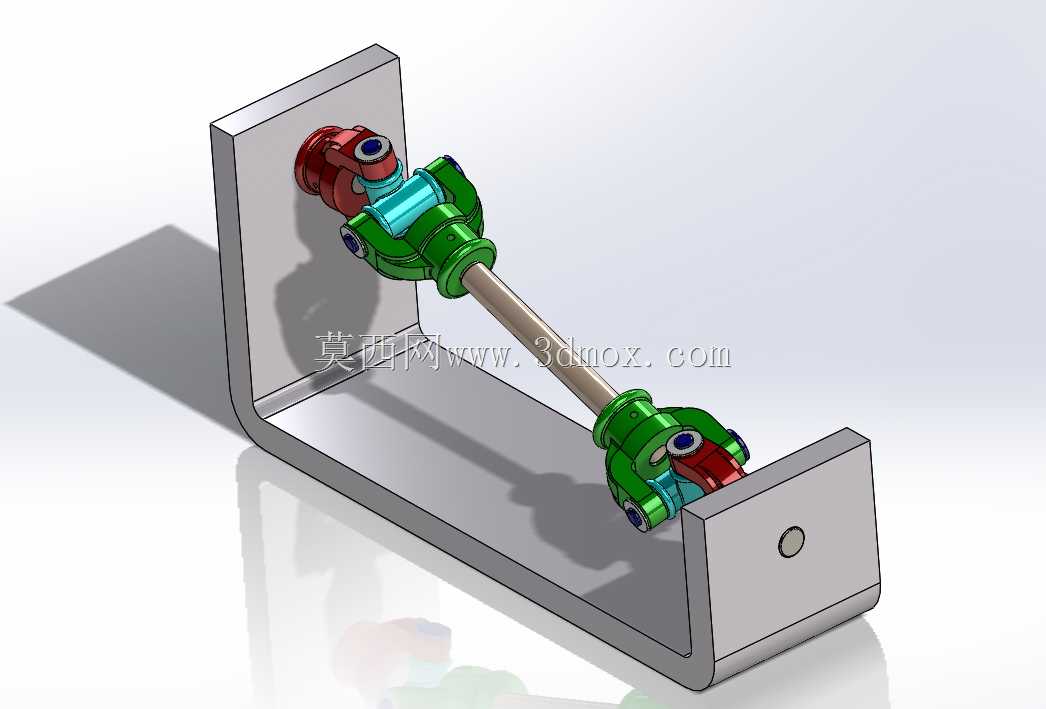

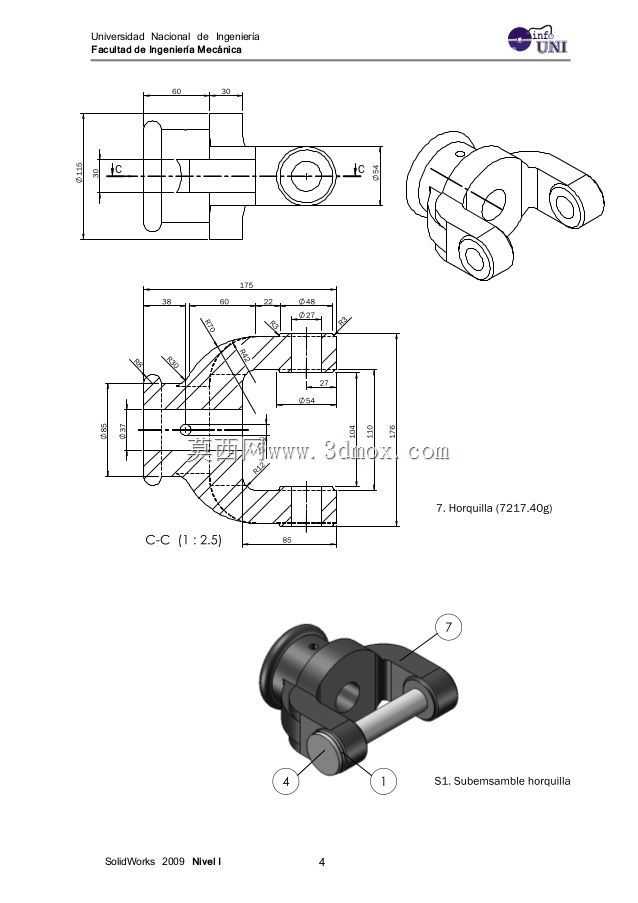

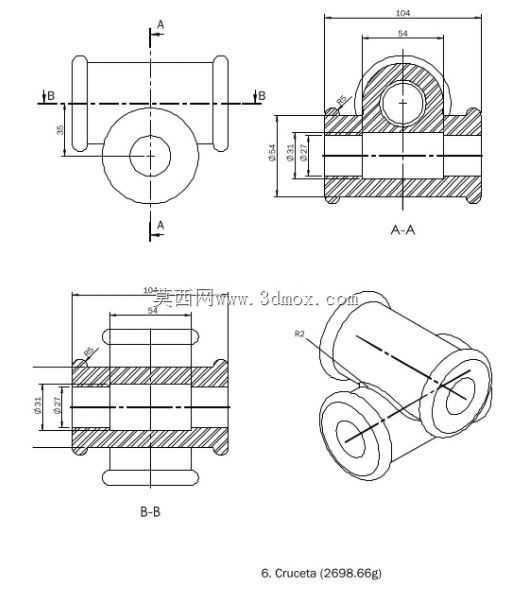

这套结构的组成逻辑非常清晰，两端的拨叉分别对接主动轴与从动轴，中间通过中心块配合十字销轴实现两个方向的角度摆动自由度，两端的卡锁结构用来快速完成轴端的固定与拆卸，适合需要频繁拆装、临时接驳动力的作业场景。设计过程中首先要保证的是销轴与拨叉叉耳的配合间隙，间隙过大会导致传动过程中产生冲击异响，加速配合面磨损，间隙过小则会增大摆动阻力，甚至在夹角变化时出现卡滞，无法顺畅补偿角度偏差。中心块的球面与拨叉端面的贴合度需要严格控制，保证扭矩传递过程中接触面受力均匀，避免局部应力集中导致部件断裂。

从安装边界来看，这套结构适配的轴径需要与两端拨叉的安装孔尺寸匹配，安装时要保证两端轴的插入深度符合卡锁的锁止行程，确保工作过程中不会出现轴头脱出的问题。结构的最大摆动角度由拨叉叉耳的开口尺寸决定，设计时已经预留了足够的摆动空间，能满足常规设备安装偏差补偿的角度需求，不需要额外调整安装位就能适配多数存在小角度偏差的轴系对接场景。实际使用时，这类临时接头不需要复杂的维护，只需要定期在销轴配合位置加注润滑脂，就能降低磨损，保证摆动的顺畅性，相比固定式刚性联轴器，它对安装精度的要求更低，现场拆装效率更高，非常适合设备调试、临时动力接驳、以及工作中存在轴系位置变动的传动场景。
