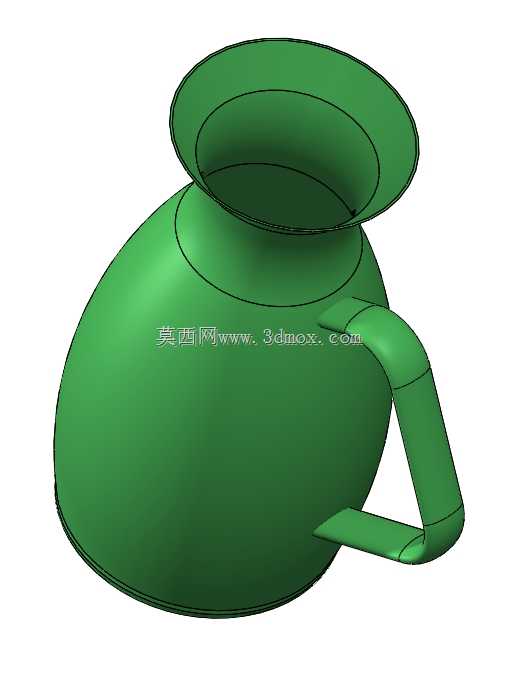

带侧柄敞口接水储水容器三维结构

　　这类带侧柄的敞口水罐，在小型流体中转、实验室试剂临时盛装、车间切削液定点加注、民用场景的饮用水接取等场景都有广泛应用，区别于密封承压罐体，这类敞口结构的核心定位是常压下的短时储水、定点导流，不需要做密封配合结构，整体壁厚均匀，适配常规的注塑或者薄钢板冲压成型工艺，量产时的脱模或者冲压成型难度低，不需要额外设计复杂的抽芯结构。从结构设计逻辑来看，罐体主体采用回转体构型，首先是基于旋转成型的工艺便利性，回转曲面的母线顺滑过渡，从底部的圆弧收底到中部的鼓形扩容段，再到上部的敞口翻边，整个曲面没有突变的折角，一方面是降低成型时的应力集中，避免壁厚不均导致的成型缺陷，另一方面鼓形的中部腔体可以在不增加整体占地投影面积的前提下，

　　最大化内部储水容积，底部做圆弧过渡而非直角平底，是为了减少液体残留，清洗时不容易积存污渍，同时圆弧结构的刚性比直角折边更好，承受侧壁液体压力时的形变更小。上部的敞口做外扩的翻边结构，一方面是增加敞口边缘的结构强度，避免薄边受力变形，另一方面外扩的口径比罐体中部直径更大，接水时不容易溅出，倾倒液体时，翻边可以起到导流的作用，液体顺着翻边边缘流出，不会顺着罐体外壁流淌。侧置的手柄采用扫掠成型的一体化结构，和罐体侧壁做顺滑的曲面过渡，没有拼接缝隙，避免藏污纳垢，手柄的截面做扁平的圆角矩形，握持时的受力面积更大，长时间持握加注液体时不容易硌手，手柄的上下连接点分别对应罐体上部的颈段和下部的鼓形段下方，

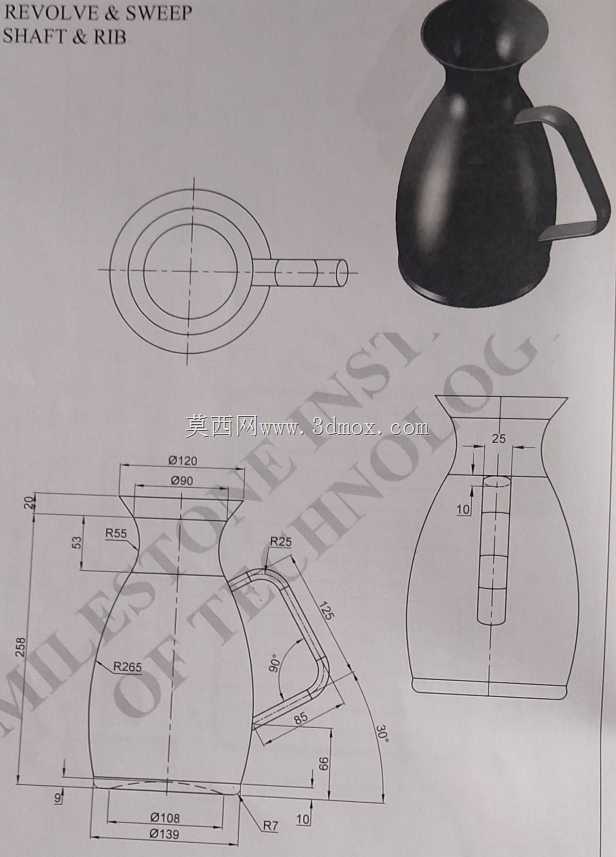

　　两个连接点的连线和罐体重心垂线偏移量控制在合理范围，满水状态下持握时，手腕承受的倾覆力矩更小，操作更省力，手柄和罐体侧壁之间预留了足够的握持间隙，成年人的四指可以轻松穿过，不会出现卡手的情况。从安装和使用边界来看，罐体底部为近似平面的圆弧收底，放置在常规水平工作台面上时，接触环面的直径足够大，静置稳定性好，满水状态下不会出现侧翻，整体的最大外径控制在180mm左右，总高度含敞口部分约160mm，敞口的最大直径约120mm，手柄外伸的最大距离距离罐体中心约100mm，整体尺寸适配常规的家用饮水机出水嘴、车间加注枪的出水高度，接水时不需要刻意调整罐体角度，敞口可以完全对准出水位置。设计过程中，首先绘制回转母线草图，

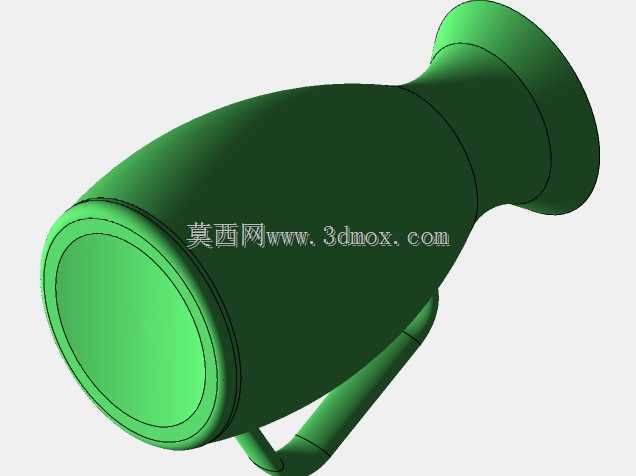

　　约束各段曲线的相切关系，保证旋转后的曲面顺滑，通过旋转凸台生成罐体的基础实体后，使用抽壳命令统一设置壁厚，罐体的壁厚根据成型工艺不同，若采用塑料注塑则设置为2.5mm左右，若采用不锈钢薄板冲压则设置为0.8-1.2mm，抽壳时保留上部敞口的开放面，之后单独绘制手柄的扫掠路径和截面草图，路径的两端分别约束和罐体侧壁的曲面垂直，保证扫掠后的手柄和罐体连接面完全贴合，通过合并命令将手柄和罐体主体合并为单一实体，最后对所有的锐边做圆角处理，边缘圆角半径不小于1mm，避免使用时划伤手部。这类罐体不需要额外的安装结构，依靠自身底部的支撑面即可稳定放置，使用场景灵活，既可以在固定工位作为临时储液容器，也可以手持完成液体的转移动作，曲面过渡的设计也让日常清洁更方便，没有清洁死角，长期使用不容易积垢。
