多槽位圆弧边塑料承载托盘结构设计

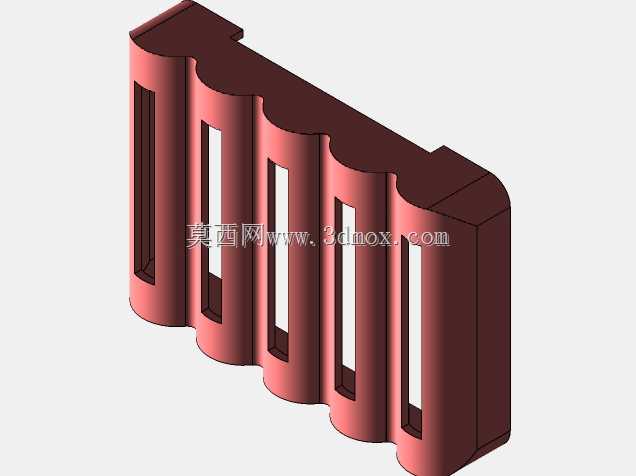

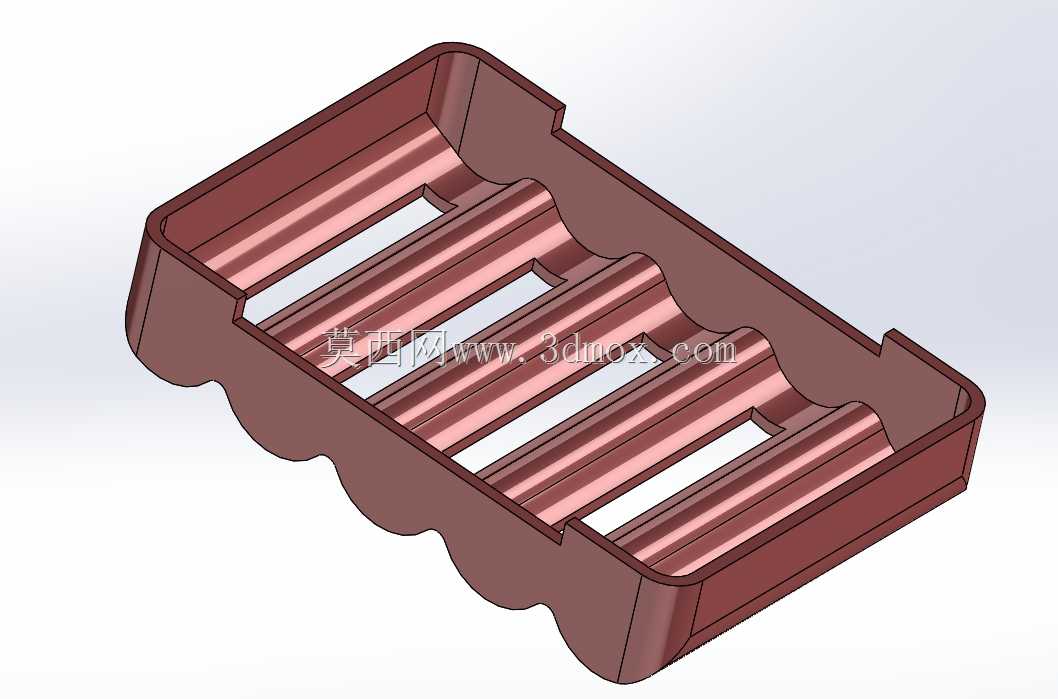

　　这类多槽位塑料托盘常见于精密零部件加工车间的工序间物料周转、电子元器件成品分装、小型圆柱类工件的定置存放场景，区别于平面通用托盘，其带限位槽的结构能避免工件在转运过程中发生滚动、磕碰，尤其适配轴类、棒料类、瓶装类规整圆柱工件的短途转运与工位暂存需求。从结构功能来看，托盘整体采用敞口盒式设计，侧边设置的波浪形圆弧边一方面降低了托盘整体的材料用量，另一方面圆弧轮廓不会产生尖锐棱角，能避免操作人员取放工件时被划伤，同时圆弧边的起伏结构刚好对应内部槽位的分隔位置，操作人员无需观察内部槽位，仅凭侧边轮廓就能快速对齐工件放置位置，提升工位上的取放效率。内部设置的四道平行承托筋将托盘内部分隔为五个独立的槽位，

　　每个槽位的圆弧轮廓与常规圆柱工件的外圆弧度匹配，工件放入后能被两侧筋条限位，不会发生横向窜动，承托筋之间预留的镂空槽一方面减少了塑料原料的使用量，降低单件注塑成本，另一方面镂空结构能让托盘堆叠时减少真空吸附效应，方便操作人员快速分离堆叠的托盘，同时镂空槽也能漏除工件携带的切削液、灰尘等杂物，避免杂物在托盘内积存。设计这类托盘时，首先要确定适配工件的最大直径与长度，以此反推内部槽位的圆弧半径、槽位间距以及托盘的整体内轮廓尺寸，槽位的圆弧半径要比适配工件的最大外圆半径大0.5-1mm，预留出工件的取放间隙，避免工件卡滞在槽内；托盘的侧壁厚度要根据承托重量计算，常规承载5kg以内工件的托盘，侧壁厚度设置为2-2.5mm即可满足强度需求，

　　过厚会导致注塑时产生缩痕，过薄则容易在受力时发生开裂。侧壁与承托筋的连接处采用圆角过渡，避免应力集中，圆角半径不小于壁厚的0.5倍，能有效提升托盘的抗冲击性能，即使托盘从1米左右的工位高度意外掉落，也不会在连接处发生断裂。托盘的外轮廓尺寸要适配常规的周转箱内部尺寸，常见的设计会将外轮廓长宽控制在标准周转箱内部尺寸的整数分倍，比如适配600400mm标准周转箱的托盘，单块尺寸可设置为300200mm，这样一个周转箱内可以整齐放置6块托盘，提升周转箱的空间利用率。托盘的上边沿设置外翻的薄边，一方面提升托盘口部的刚性，避免口部受力发生变形，另一方面外翻边可以作为托盘堆叠时的承载位，多个托盘堆叠时，上层托盘的外翻边刚好搭在下层托盘的口部，

　　不会压到下层托盘内存放的工件，堆叠高度可以根据周转箱的高度灵活调整。建模过程中，先绘制托盘的外轮廓草图，通过拉伸凸台生成基础的盒体结构，再通过拉伸切除生成内部的镂空槽与槽位轮廓，之后对所有的棱边进行圆角处理，尤其是侧边波浪形轮廓的过渡位置，要保证圆弧顺滑无拐点，避免注塑时出现填充不满的问题；最后对承托筋的位置进行拔模处理，拔模角度设置为1-1.5度，方便注塑完成后工件从模具中脱出，不会出现粘模的问题。这类托盘在实际使用中，还可以根据场景需求调整槽位数量与尺寸，比如适配更小直径的工件时，可以增加承托筋的数量，分隔出更多槽位，适配大直径工件时则减少承托筋数量，加大单槽宽度，整体结构的通用性较强，通过调整局部尺寸就能适配不同的物料承托需求。
