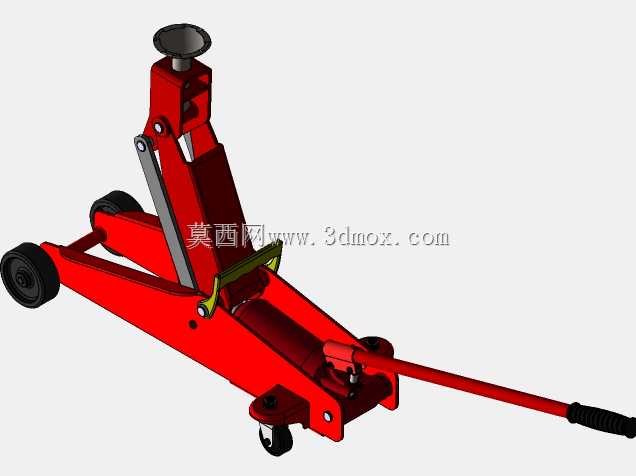

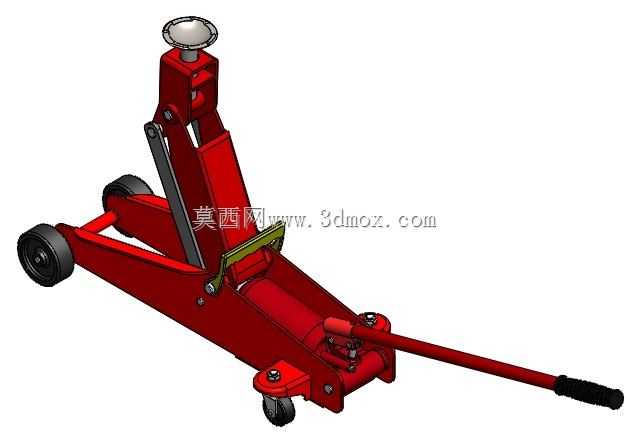

卧式液压起重千斤顶结构设计

　　这款卧式液压起重装置，核心应用场景覆盖乘用车维修工位、小型设备装配车间、仓储重物移位作业等场景，相比立式剪式千斤顶，其低位作业优势明显，可伸入底盘高度较低的乘用车底部完成举升作业，不会因底盘间隙不足无法放置。从功能特性来看，该装置采用单作用液压油缸作为动力输出核心，搭配手动压杆驱动柱塞泵完成油压建立，通过卸压阀控制载荷平稳下降，前端设置的万向转向轮与后部定向轮配合，可在平整硬化地面灵活推移就位，无需额外搬运，顶部的承托盘带有防滑凹槽，与车辆底盘指定承托位接触时可避免滑移，保障举升过程的稳定性。设计过程中，首先确定了额定举升载荷对应的油缸缸径参数，结合帕斯卡原理核算柱塞泵的每次压杆行程对应的顶升高度，

　　保证手动操作时的施力力度处于成年操作人员可轻松施加的范围，避免操作费力；摇臂结构采用铰接式布局，将油缸的垂直顶升力转化为承托端的弧线举升动作，同时在摇臂与底座的铰接位置设置耐磨衬套，减少反复举升过程中的铰接磨损，延长设备使用寿命。外形尺寸方面，整体采用长条形卧式布局，最低就位高度控制在可适配多数家用轿车底盘边缘间隙的范围，最高举升行程满足乘用车轮胎拆卸、底盘检修所需的 lifted 高度，底座采用加厚钢板冲压焊接成型，保证承托重载时的底座刚性，不会出现底座变形导致的倾覆风险；安装边界上，该设备为独立移动式作业工具，无需固定安装，仅需作业地面为平整硬化的水泥或环氧地面，即可保证作业过程中轮子不会出现下陷，

　　承托盘与被举升物件的接触位置需对准物件的刚性承托筋位，避免举升过程中物件变形或滑脱。液压回路设计中设置了过载溢流阀，当载荷超过额定举升重量时，液压油会自动溢流泄压，避免油缸超压损坏，同时也防止操作人员强行举升超重物件导致的设备损坏或安全事故；压杆采用可拆卸式设计，闲置时可将压杆取下，减少设备存放占用的空间，压杆端部的防滑胶套可提升操作时的握持摩擦力，避免压杆过程中手打滑。整体结构的受力节点均做了加强处理，摇臂的折弯处设置加强筋，油缸与底座、摇臂的连接位置采用销轴铰接并配置开口销防脱，避免长期使用后销轴脱出引发安全问题，后部的抬升手柄可在设备移位时方便操作人员倾斜设备推移，无需整体搬抬。
