直列三缸内燃机气缸体结构设计

项目分类:发动机 发布时间:2022-01-21 ID:515876
  • 直列三缸内燃机气缸体结构设计
  • 直列三缸内燃机气缸体结构设计
  • 直列三缸内燃机气缸体结构设计

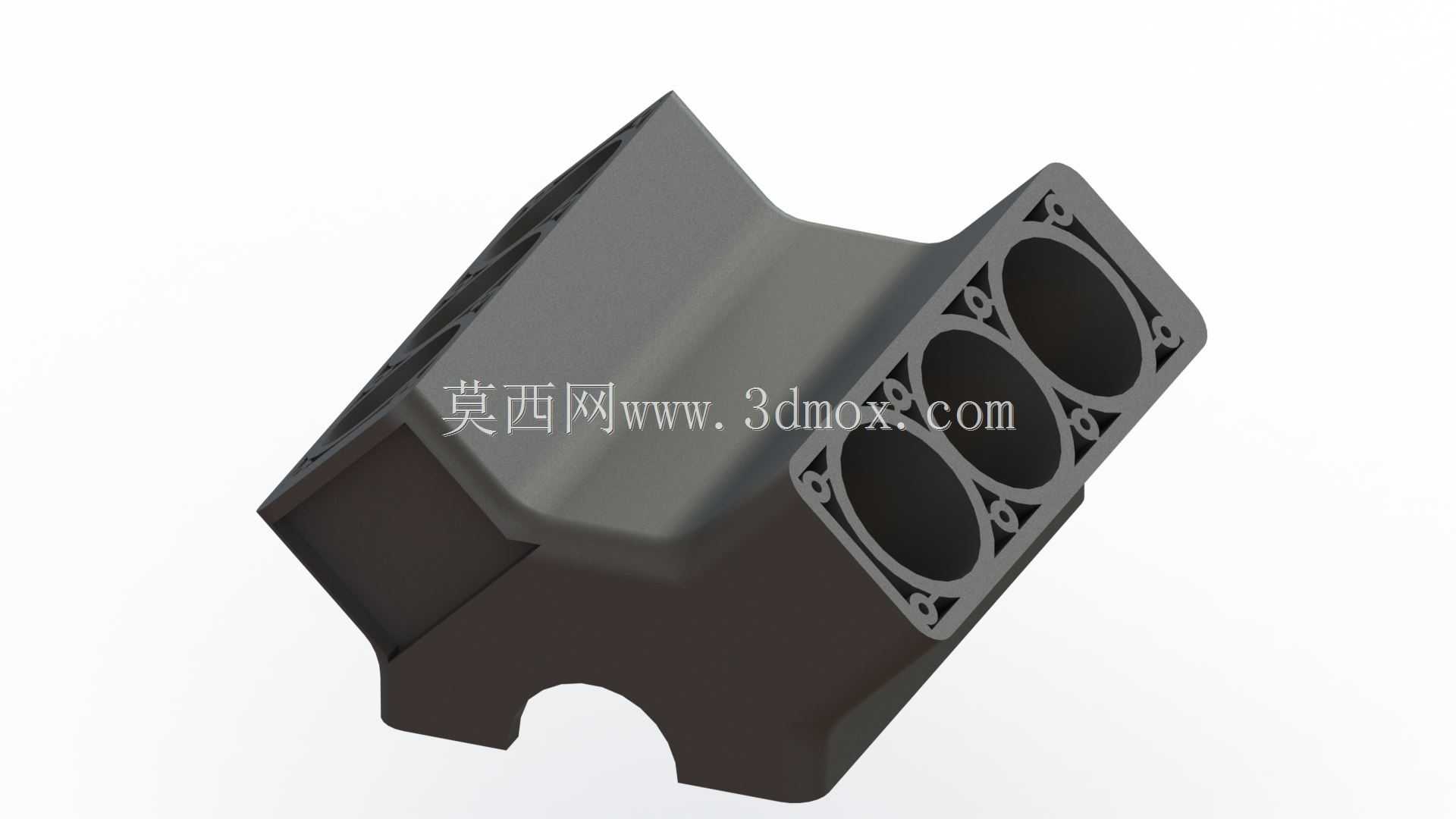

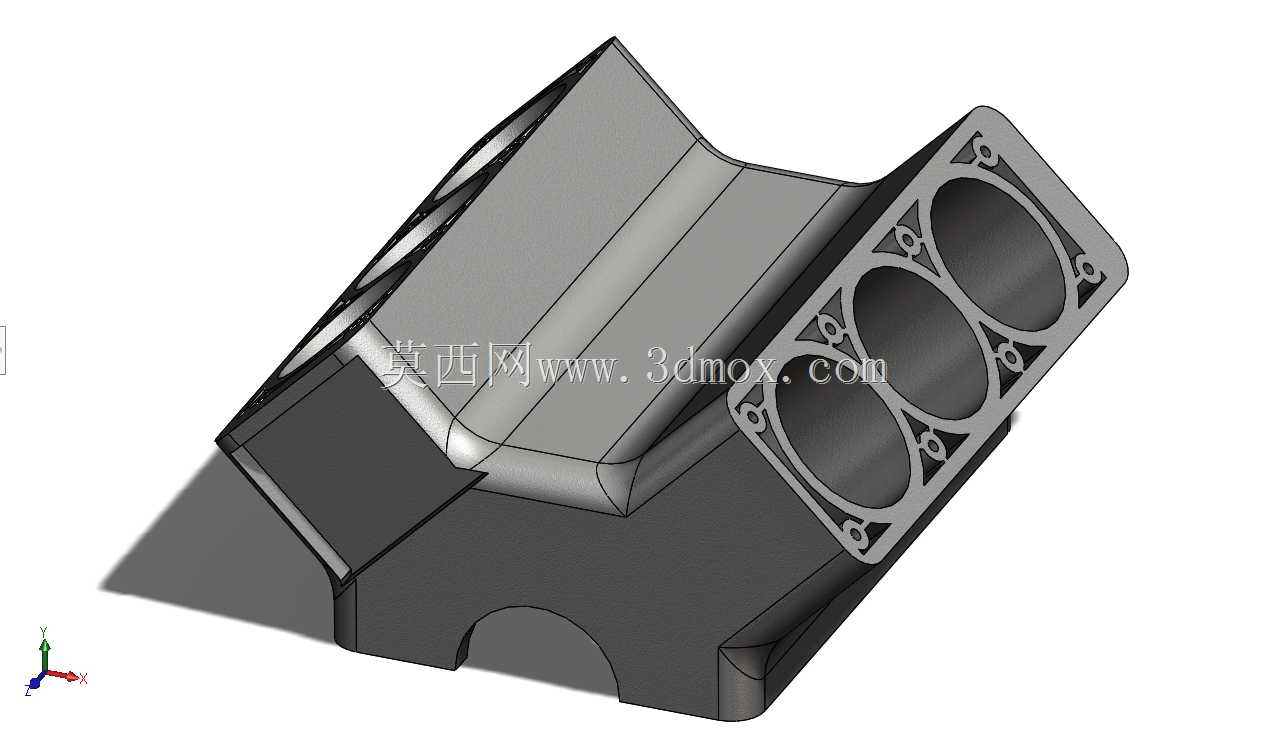

  作为内燃机的核心承载基体,这款直列三缸结构的缸体,是整套动力输出单元的装配基准,所有曲柄连杆机构、配气机构、冷却润滑回路、燃油供给附件都要依托这个基体完成定位与紧固,在小排量乘用车、通用小型发电机组、农用作业机械的动力单元中应用十分广泛。从实际装机场景来看,这类三缸缸体的轴向长度比同排量四缸结构缩短近四分之一,既可以给乘员舱留出更多布置空间,也能有效降低动力总成的整体自重,在前置前驱车型的横置动力布局中,能大幅减少机舱内的装配干涉风险,在小型非道路移动机械的动力配套中,紧凑的结构也能适配更狭小的机架安装位。

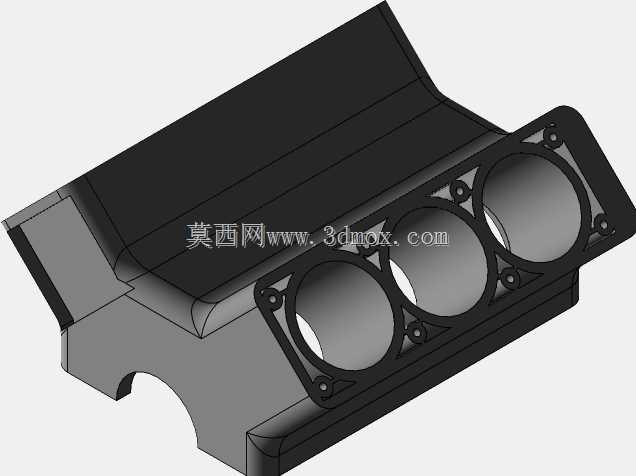

  从功能特性上看,缸体上集成的三个直列排布气缸孔,是活塞往复运动的导向基准,孔壁的加工精度直接决定活塞环的密封性能与摩擦损耗,设计时在缸孔周边预留了均匀的壁厚,既保证燃烧室工作时的承压强度,也给冷却水套留出足够的流通截面,避免高负荷工况下出现局部热变形。缸体下部的弧形缺口是曲轴安装让位结构,匹配对应的主轴承盖安装位后,可实现曲轴的径向定位,保证曲柄连杆机构的运转同轴度;缸体端面的连接法兰上分布的螺栓孔位,用于紧固气缸盖与正时侧盖,孔位的位置度公差直接影响缸垫的密封可靠性,设计时通过均匀排布的螺栓点位,让缸盖压紧力均匀覆盖整个燃烧室密封面,避免燃气冲蚀缸垫的故障出现。

  建模过程中优先采用拉伸凸台指令搭建缸体的主体轮廓,先确定曲轴中心与缸孔中心的垂直距离,这个尺寸是整个缸体设计的核心基准,直接决定活塞的行程长度与压缩比参数,所有后续特征都要以这个正交基准面为参照展开。主体轮廓成型后,通过拉伸剪切命令切除出三个贯通的气缸孔、曲轴箱空腔以及冷却水道的内部流道,水道的走向沿着缸孔周边环形布置,保证每个缸筒周围都有足够的冷却液流量,避免各缸工作温度出现过大偏差。缸体上的加强筋结构通过圆角过渡处理,消除应力集中的直角区域,尤其是缸孔与曲轴箱连接的过渡位置,通过大圆角平滑衔接,可有效承受燃烧室点火时的爆发压力冲击,避免长期交变载荷下出现缸体开裂的问题。对于缸体上重复出现的螺栓安装凸台、加强筋结构,采用特征移动复制的方式完成阵列,既保证三个缸对应的结构尺寸完全一致,也能减少建模过程中的重复操作,避免手动绘制带来的尺寸偏差。

  从安装边界来看,这款缸体的进排气侧安装面预留了附件安装的凸台平面,可适配进气歧管、机油滤清器、启动马达等外围附件的装配,所有安装凸台的平面度都有严格要求,保证附件安装后的密封性能。缸体底部的油底壳安装面为整体机加工平面,通过均匀分布的螺栓孔连接油底壳,形成封闭的曲轴箱储油空间。设计时充分考虑了装配工艺性,所有需要机加工的面都预留了足够的加工余量,内部流道的转角处都做了圆滑过渡,避免冷却液流动时出现滞流区导致局部过热,同时也减少铸造过程中的砂眼、缩松等缺陷风险。在实际结构验证阶段,这类缸体需要经过水压试验验证冷却水道的密封性,通过模拟爆发压力的加载试验验证缸体的结构强度,建模阶段的壁厚均匀性设计、圆角过渡处理,都能有效提升铸件的成品率,降低后续机加工的工艺难度。
