木质框架式弹力弹射装置结构设计

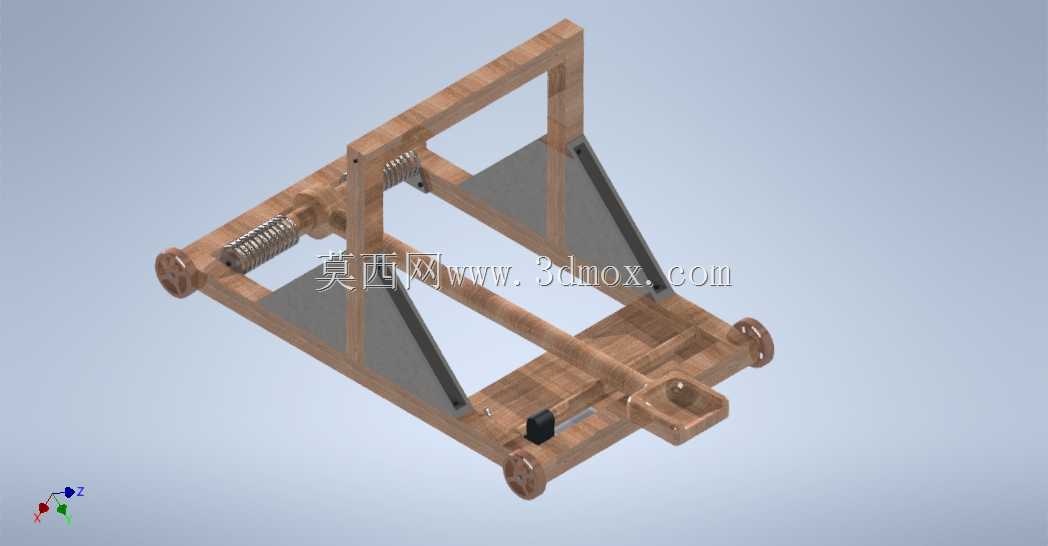

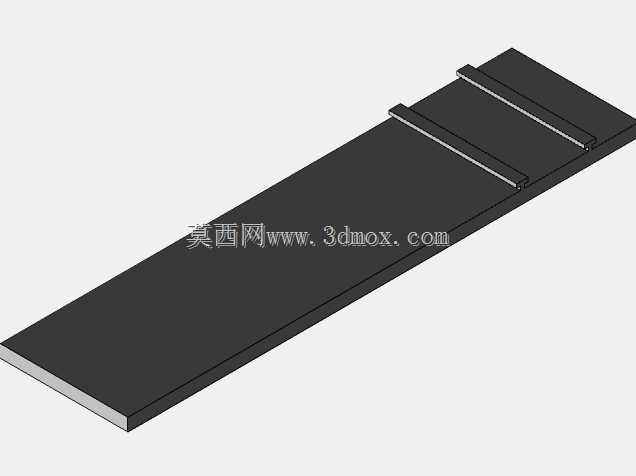

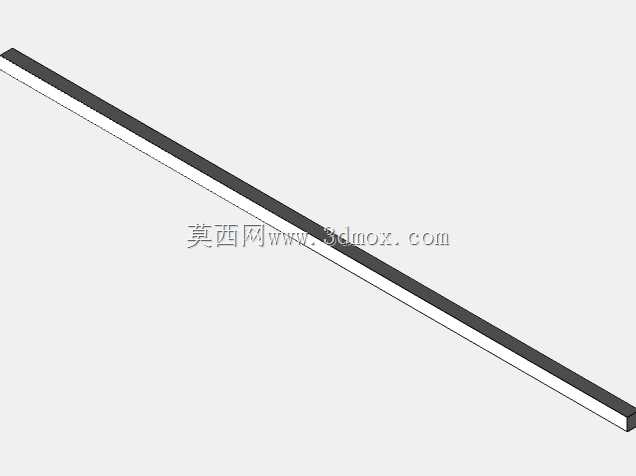

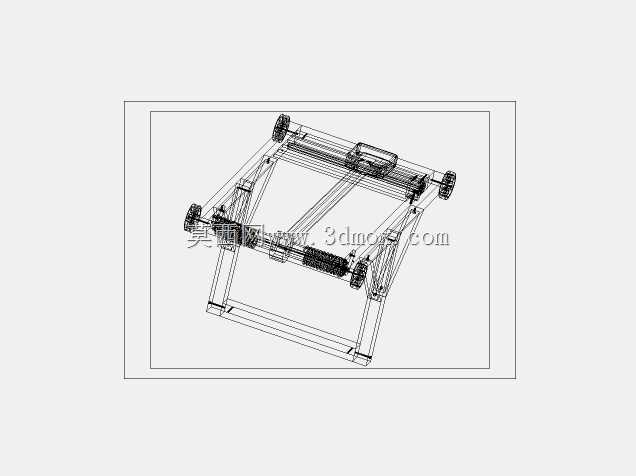

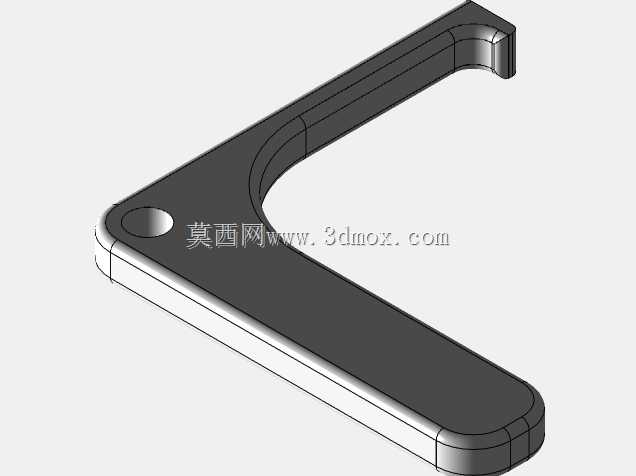

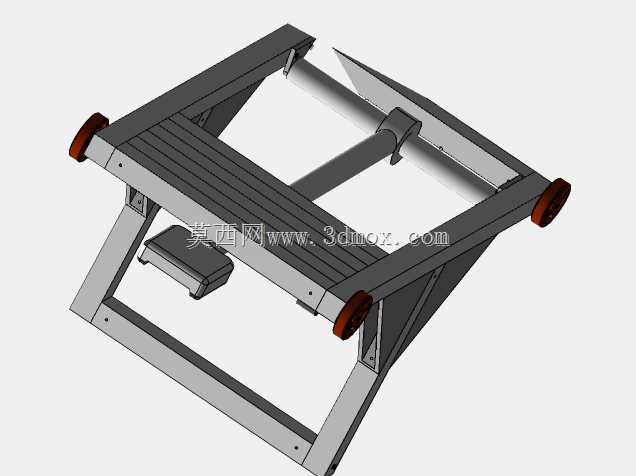

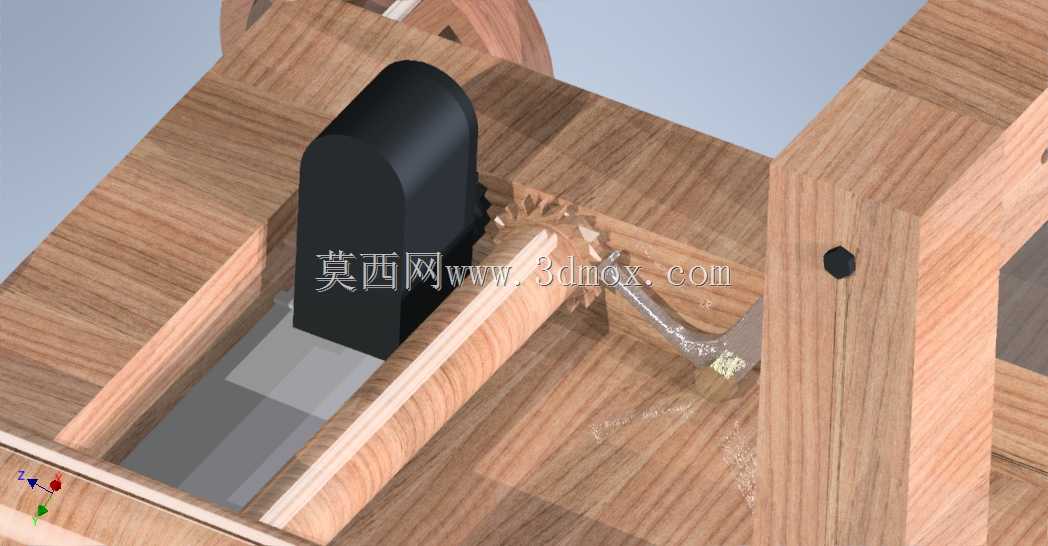

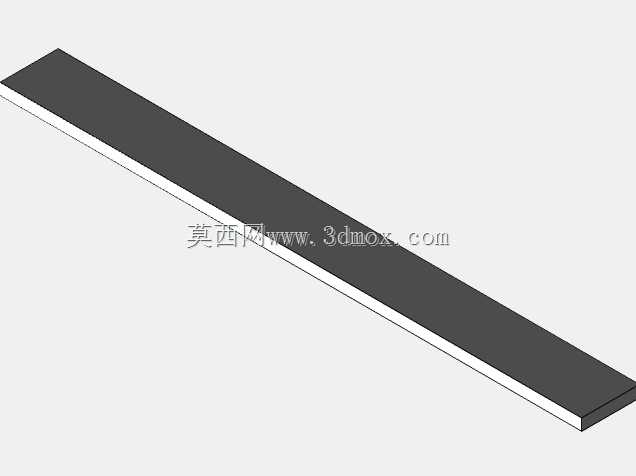

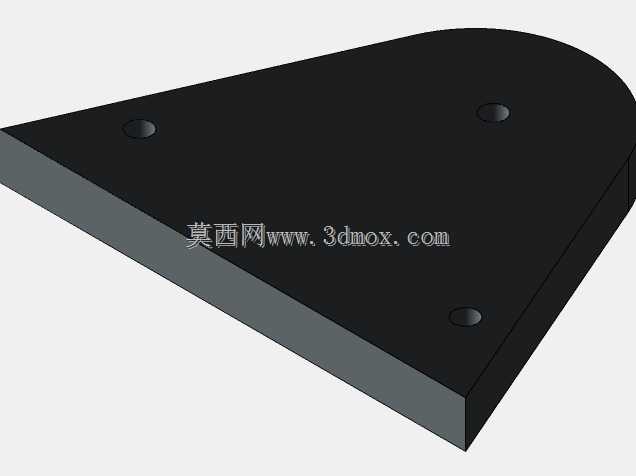

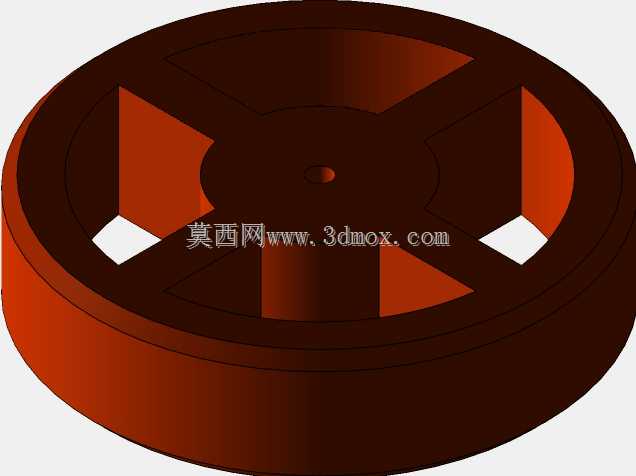

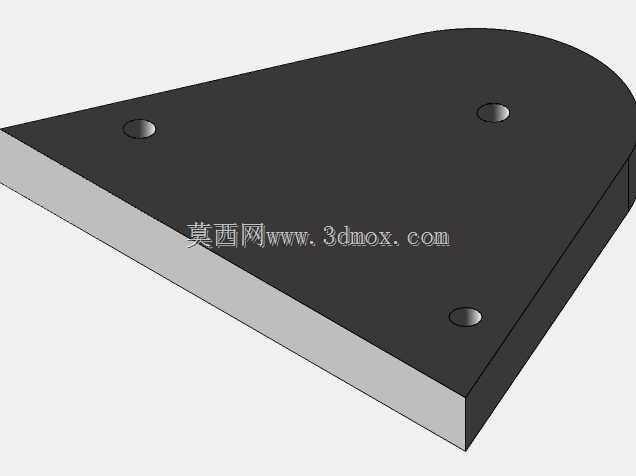

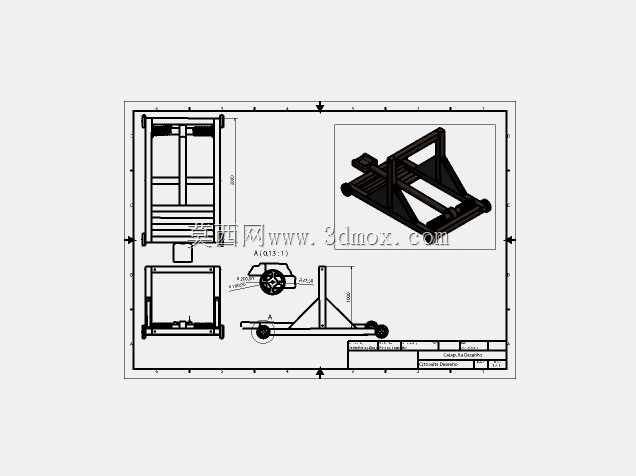

这款弹射装置采用木质框架作为主体承载结构，整体为开放式桁架布局，在教学演示、小型物件弹射试验场景中具备较高的适配性，可完成轻质载荷的短距离加速发射动作。从功能实现逻辑来看，装置核心依靠对称布置的圆柱螺旋弹簧完成蓄能过程，操作人员拉动前端加载轮组带动滑动载台后移，弹簧被拉伸至预设卡位后即可完成待击发准备，触发卡位锁块后，弹簧快速回缩带动载台沿导向杆滑动，将放置在载台前端定位槽内的物件沿发射方向弹出。设计阶段优先考虑了结构的易加工性，所有木质构件均采用矩形截面型材拼接，三角形加强筋板布置在框架受力集中的侧方位置，可抵消弹簧蓄能过程中产生的侧向倾覆力矩，避免框架受力变形影响发射精度。导向组件采用两根平行布置的光滑圆杆作为滑动轨道，载台与圆杆配合位置预留了足够的滑动间隙，既保证滑动过程无卡滞，也降低了构件加工精度要求，适合手工制作或教学场景下的快速装配。安装边界方面，装置底部四个角点设置了带轴孔的滚轮支座，既可以通过支座孔位将装置固定在试验台面上，也可借助滚轮实现短距离位置转移，整体机架的长宽高比例控制在3:2:1.2区间，发射方向的前端预留了足够的载台行程空间，不会出现载台脱出导轨的情况。载台前端的定位槽采用内凹式结构，可适配不同截面形状的小型发射物，槽体深度经过测算，既能保证发射物在加速阶段不会脱落，也能在击发瞬间让发射物顺利脱离载台，不会出现卡带情况。侧方的加强板采用斜向布置方式，将框架上下横梁连接为整体受力结构，在弹簧拉力达到最大值时，框架的形变量控制在允许范围内，不会因为反复加载出现连接处松动的问题。整个装置没有复杂的传动构件，所有运动部件均外露设置，方便观察整个蓄能、击发、复位的动作过程，在机械原理教学场景中，可直观展示弹性势能转化为动能的完整过程，也可作为小型试验平台用于测试不同弹性系数弹簧对应的发射距离、初速度参数。
