内燃机活塞连杆组件结构设计

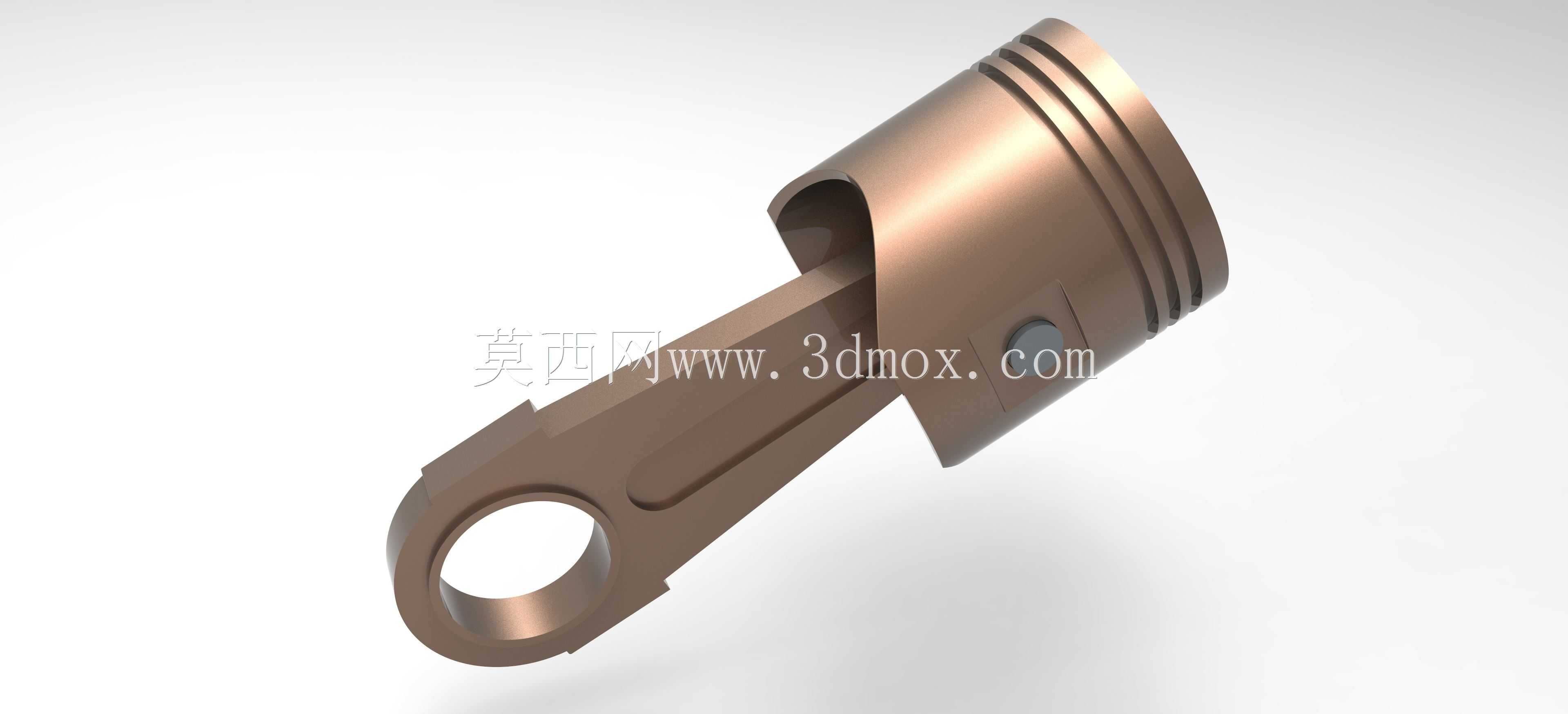

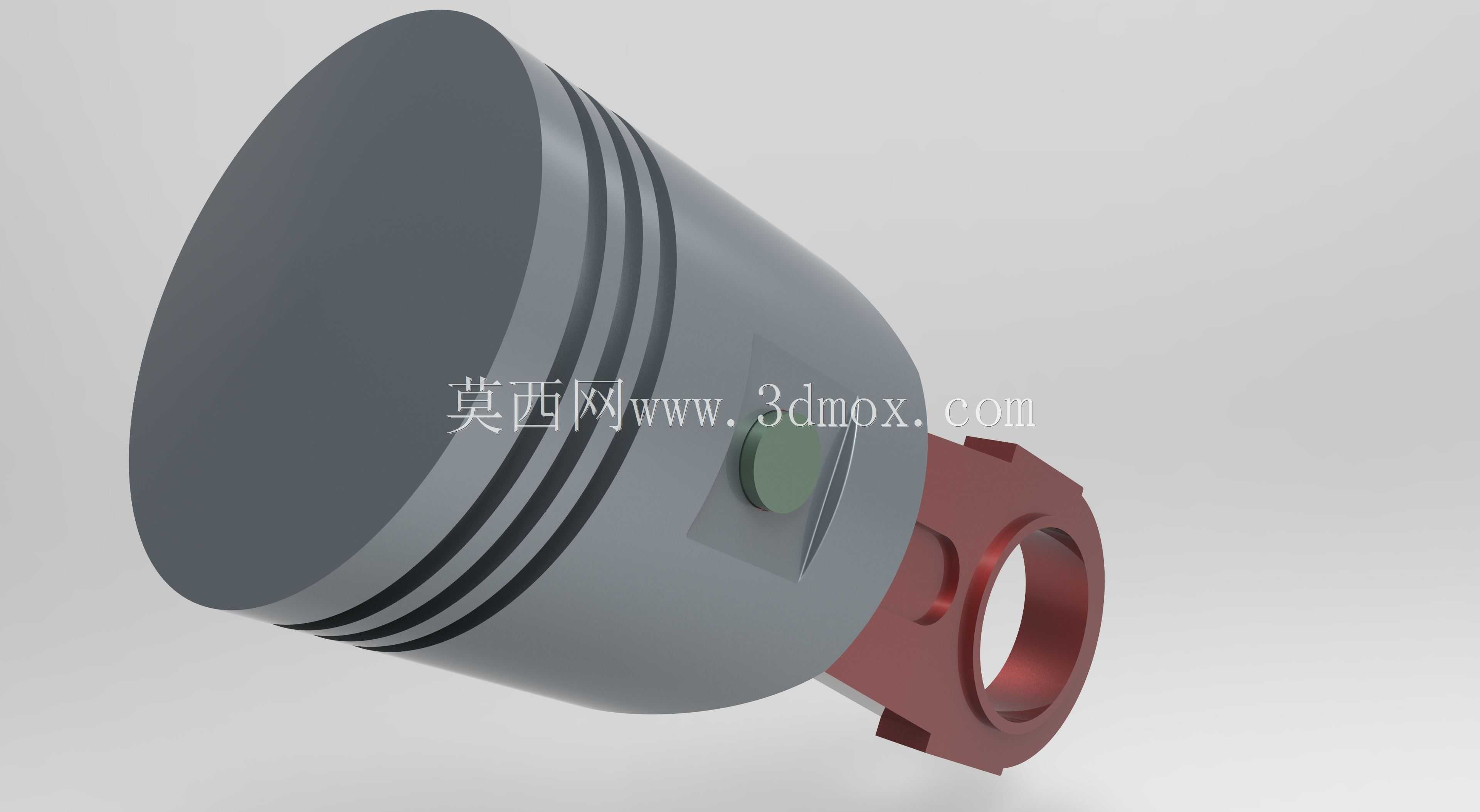

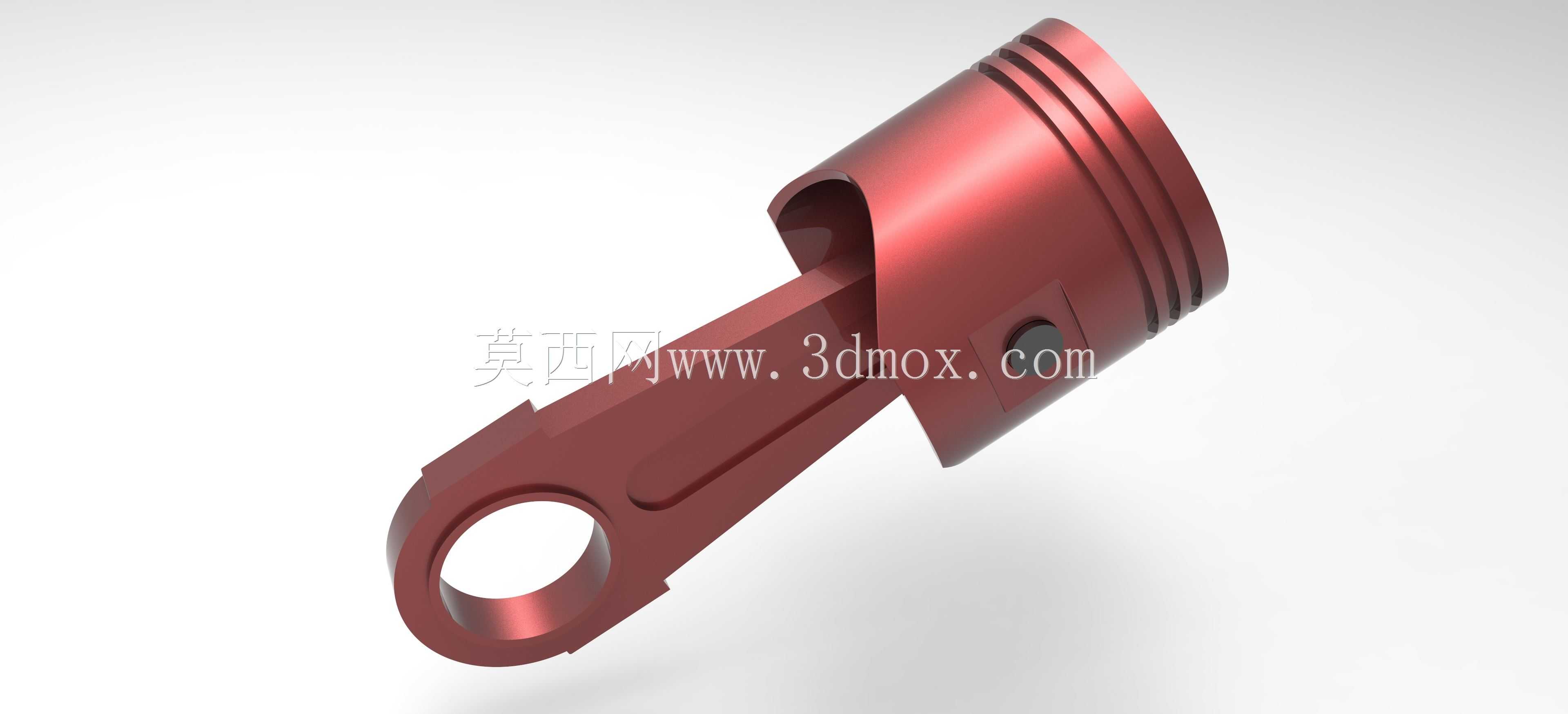

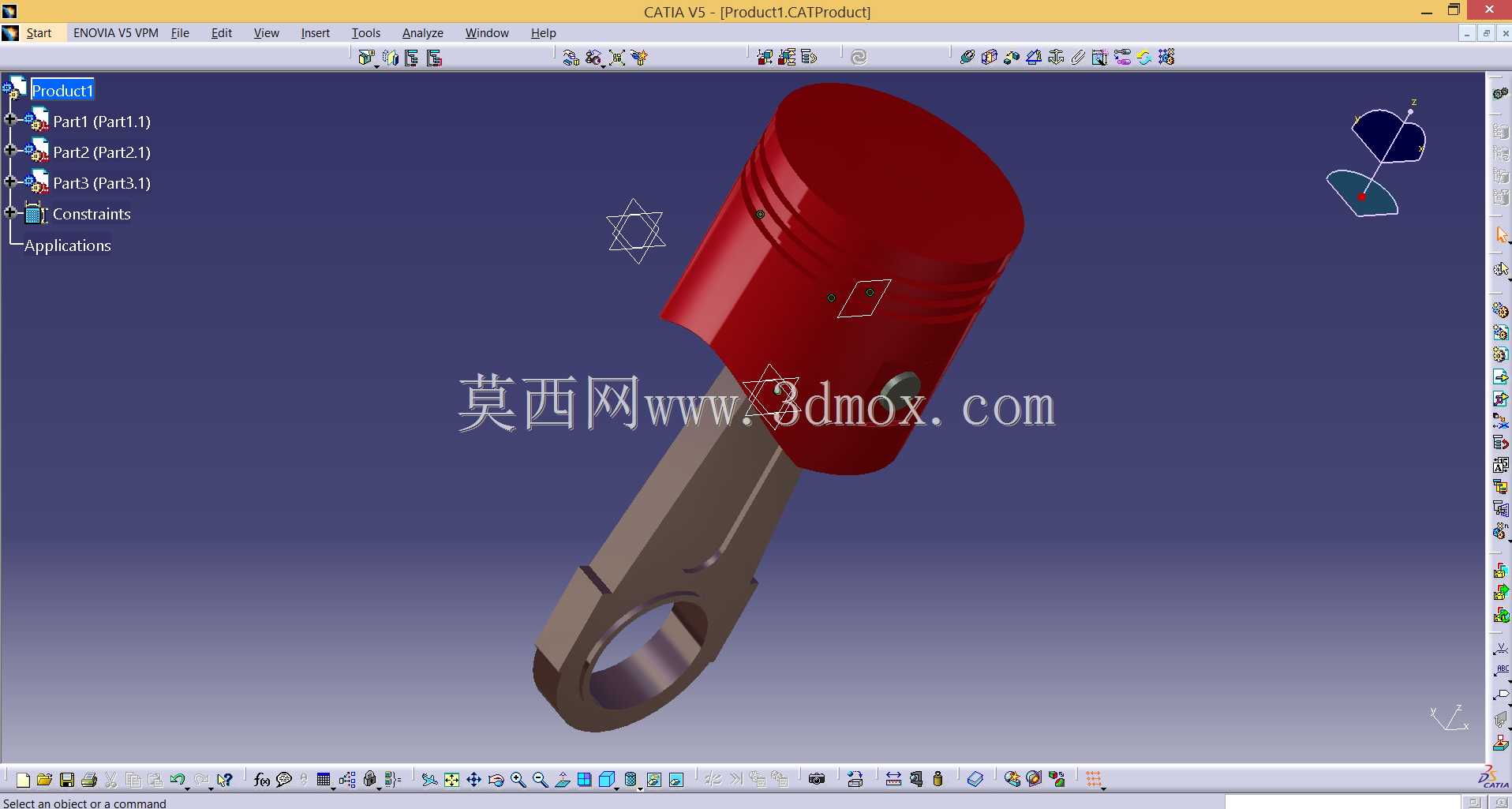

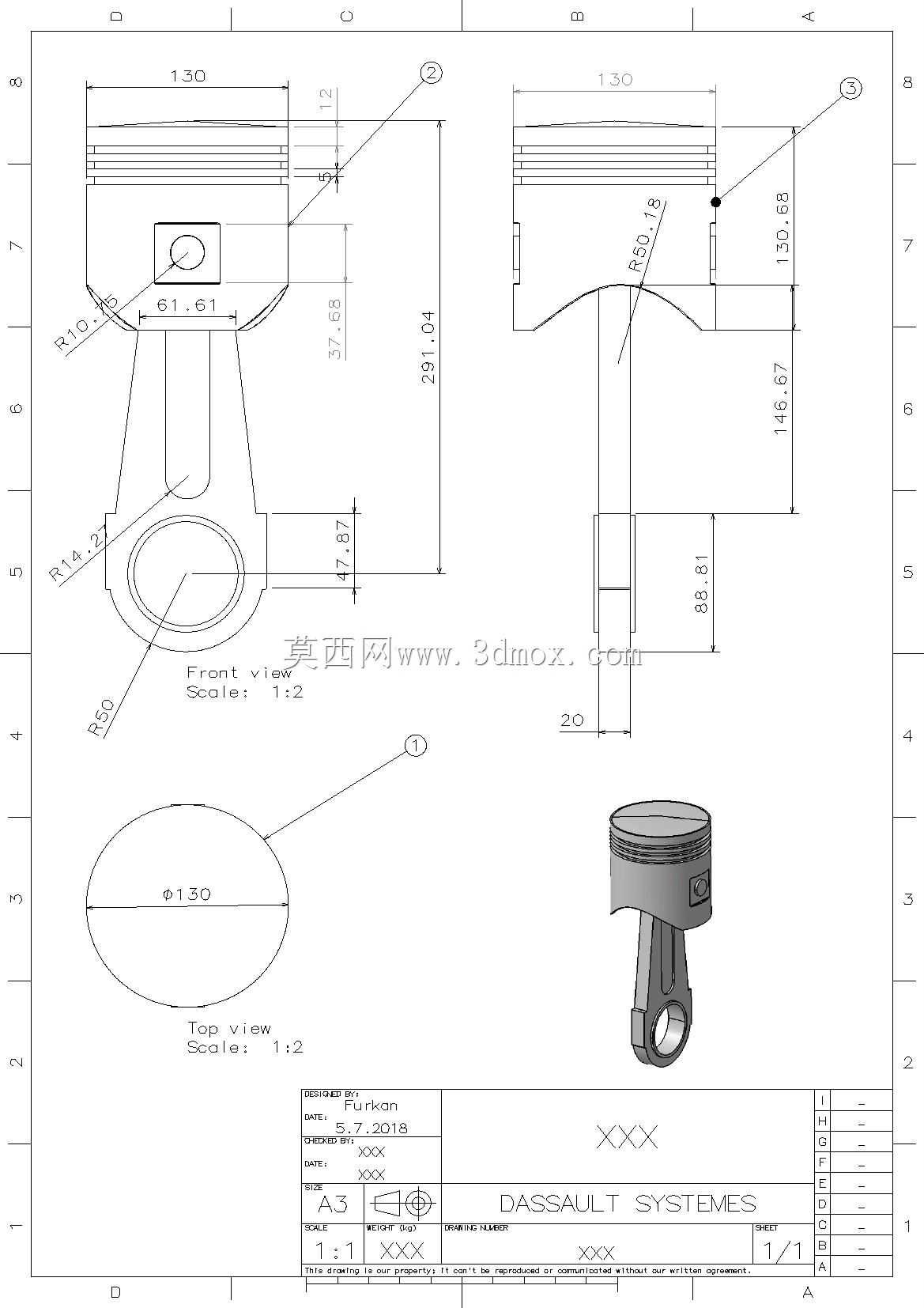

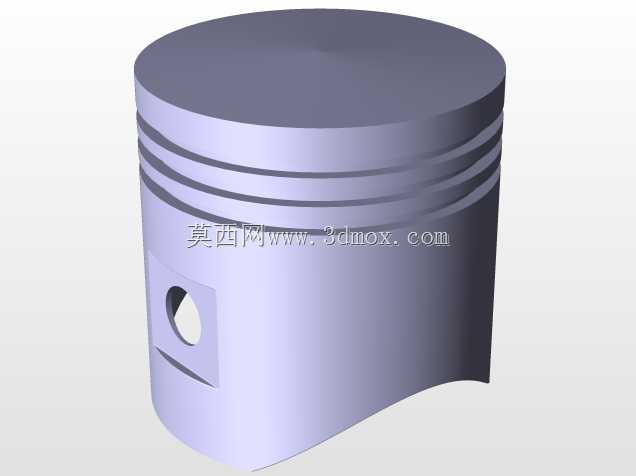

这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，主要承担燃烧室燃气压力传递、往复运动向旋转运动转换的核心功能，广泛应用于车用汽油机、小型柴油机、通用动力机械的动力输出单元中。从实际工况适配角度看，活塞头部设置的多道环槽结构，分别用于安装气环与油环，气环负责密封燃烧室高压燃气，避免做功行程燃气下窜至曲轴箱，油环则负责刮除气缸壁多余润滑油，防止机油进入燃烧室参与燃烧，环槽的轴向宽度、径向深度公差直接影响密封性能与机油消耗水平，设计时需要结合缸径、爆发压力、活塞热膨胀量预留合理配合间隙。活塞裙部采用了变椭圆型线设计，在冷态下裙部截面为椭圆，长轴垂直于活塞销轴线方向，可抵消热态下活塞销座方向的热膨胀量，避免工作时活塞在气缸内出现卡滞，裙部表面的减摩处理结构也能降低冷启动阶段的摩擦损耗。连杆部分采用工字形截面杆身设计，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减小曲轴旋转过程中的惯性载荷，连杆小头端的衬套安装孔用于连接活塞销，孔内的油槽结构可将曲轴箱飞溅的润滑油引导至活塞销配合面，形成有效润滑膜降低销座磨损，连杆大头端为剖分式结构，通过连杆螺栓与连杆盖连接，安装时需要严格按照扭矩要求拧紧螺栓，保证轴瓦与曲轴连杆轴颈的配合间隙处于合理范围，避免出现烧瓦、抱轴故障。从安装边界来看，活塞的总长度、压缩高度直接决定了燃烧室的余隙容积，影响发动机压缩比参数，连杆大小头中心距则决定了活塞的行程范围，设计选型时需要匹配气缸体的缸心距、曲轴曲柄半径参数，避免活塞运动到上止点时碰撞气门或气缸盖，运动到下止点时活塞裙部脱出气缸套下端。整套组件的运动精度直接影响内燃机的运转平稳性、输出功率与使用寿命，建模过程中需要严格控制各配合面的形位公差，包括活塞销孔与连杆小头孔的同轴度、连杆大小头孔的平行度，避免工作过程中出现偏磨、异响等问题。
