WR75波导快速断开连接结构设计

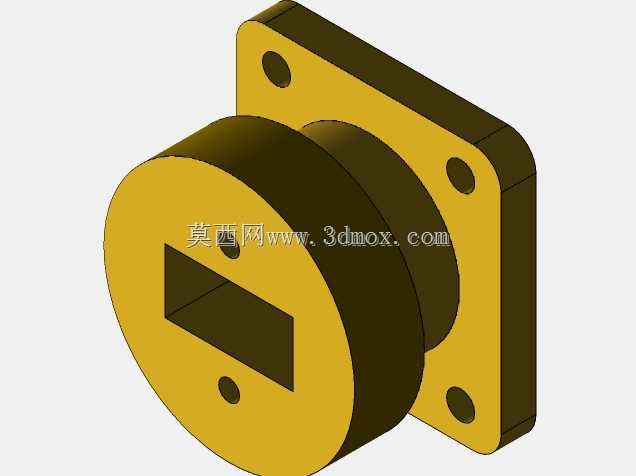

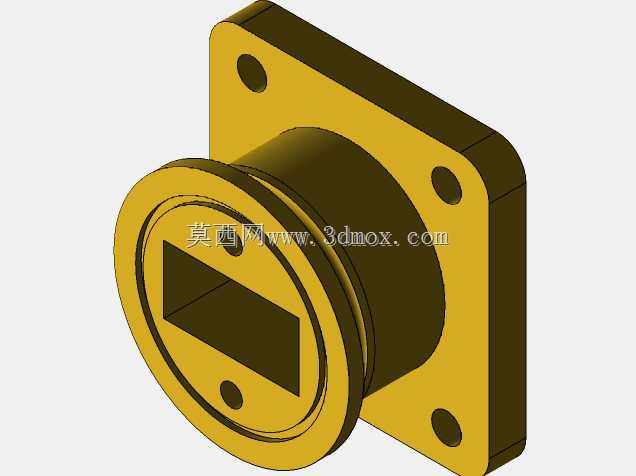

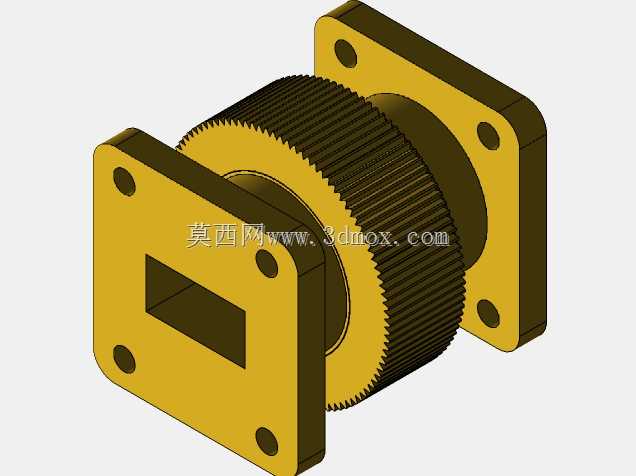

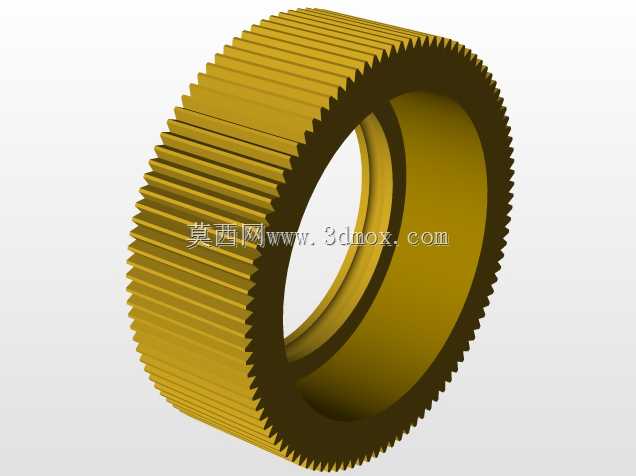

在微波射频传输系统的现场布设与日常运维场景中，波导链路的快速拆装需求一直是结构设计的核心考量点，这款WR75规格的快速断开连接结构，正是针对这类场景开发的对接组件。不同于常规螺栓紧固的波导法兰结构，该组件在中部集成了带齿纹的旋转锁紧套，对接时仅需将两端带标准WR75波导口的法兰对准定位，旋转中部齿纹套即可完成锁紧，无需逐个拧动法兰螺栓，能大幅缩短微波链路的拆装时间，尤其适合需要频繁切换测试链路的实验室场景、或是需要快速部署的临时微波通讯站点使用。从结构设计逻辑来看，两端的法兰采用标准方形法兰布局，四个安装孔位完全匹配WR75波导的通用安装规范，可直接与同规格的波导器件、馈源、收发组件对接，无需额外加工转接结构。中部的齿纹锁紧套外圈做了细密的直齿滚花处理，即便操作人员佩戴防护手套也能获得足够的旋转摩擦力，不会出现施力打滑的问题；锁紧套内部设计有卡扣式锁紧结构，旋转到位后会产生明确的到位反馈，避免虚接导致的微波信号泄漏。安装边界层面，两端法兰的端面平面度控制在射频传输要求的公差范围内，对接后波导内腔的错位量控制在极小的区间内，能有效降低驻波比，减少信号传输损耗。两端法兰的方形安装面尺寸、安装孔的孔距与孔径均遵循WR75波导的行业通用标准，可直接替换现有链路中同规格的固定连接法兰，不需要对原有设备的安装位做任何改动。在实际使用中，这类快拆连接结构既可以用于固定链路中需要经常断开检修的节点，也可以用于测试平台上不同波导器件的快速切换，相比传统螺栓连接的结构，拆装效率能提升数倍，同时锁紧结构自带防松特性，在存在一定振动的户外设备场景下也能保持稳定的连接状态，不会因为长期振动出现连接松动、信号传输异常的问题。设计过程中还充分考虑了波导内腔的连续性，锁紧结构完全布置在波导腔体外侧，不会对内腔的信号传输路径造成干扰，连接后的电气性能与传统固定法兰连接的性能指标保持一致，不会因为增加快拆功能而牺牲射频传输性能。
