斯龙式工业过滤罐体结构设计

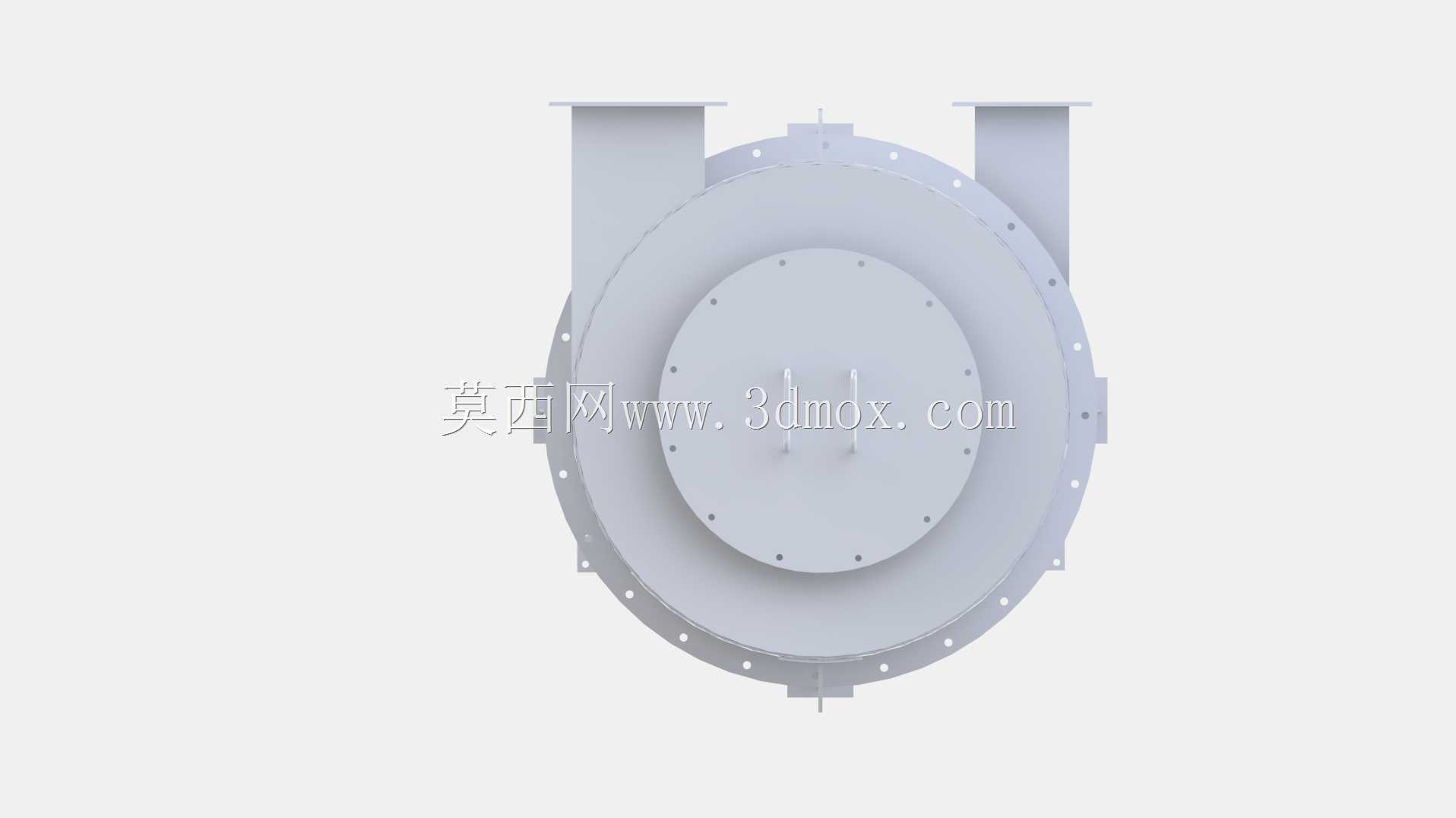

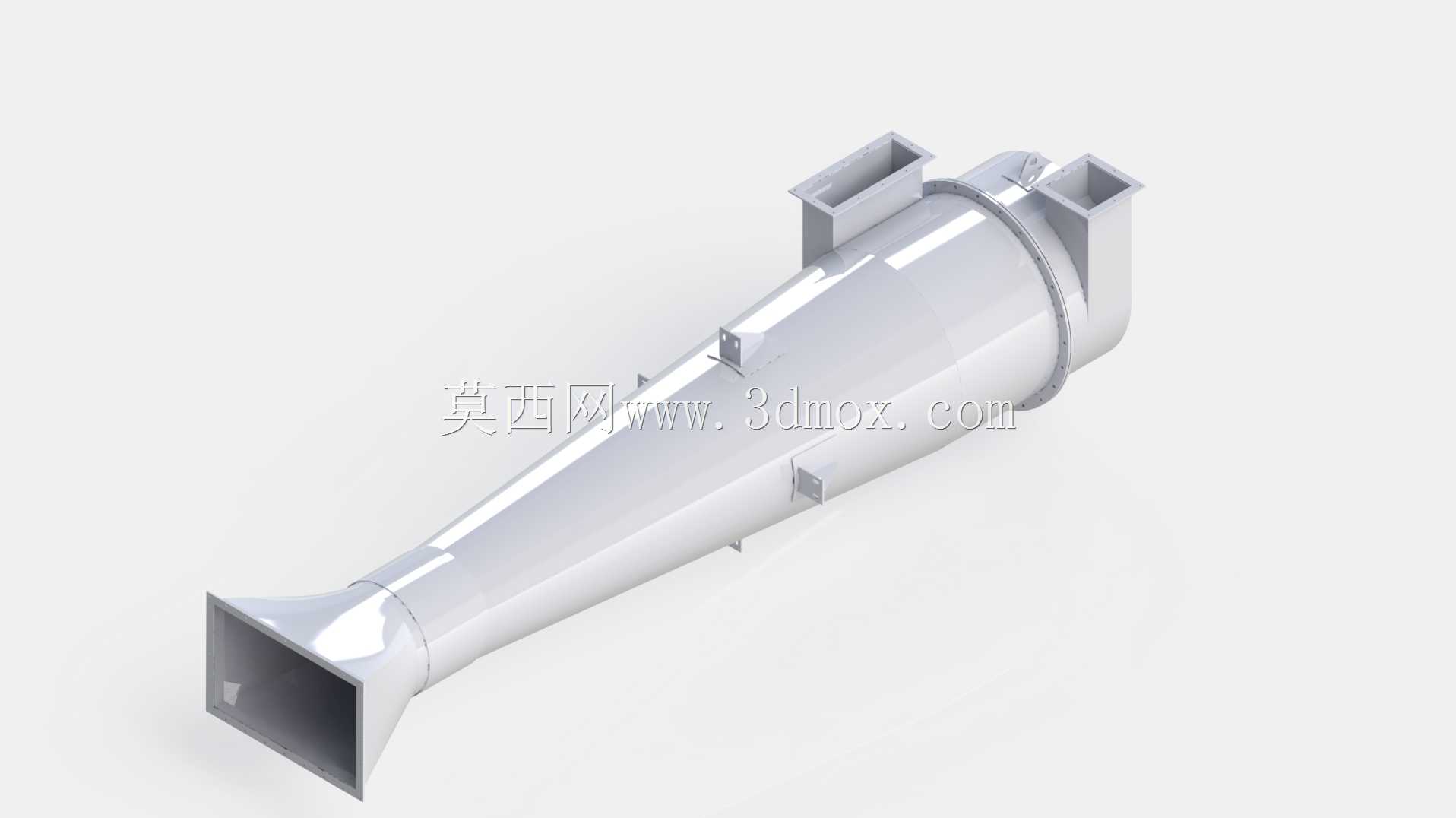

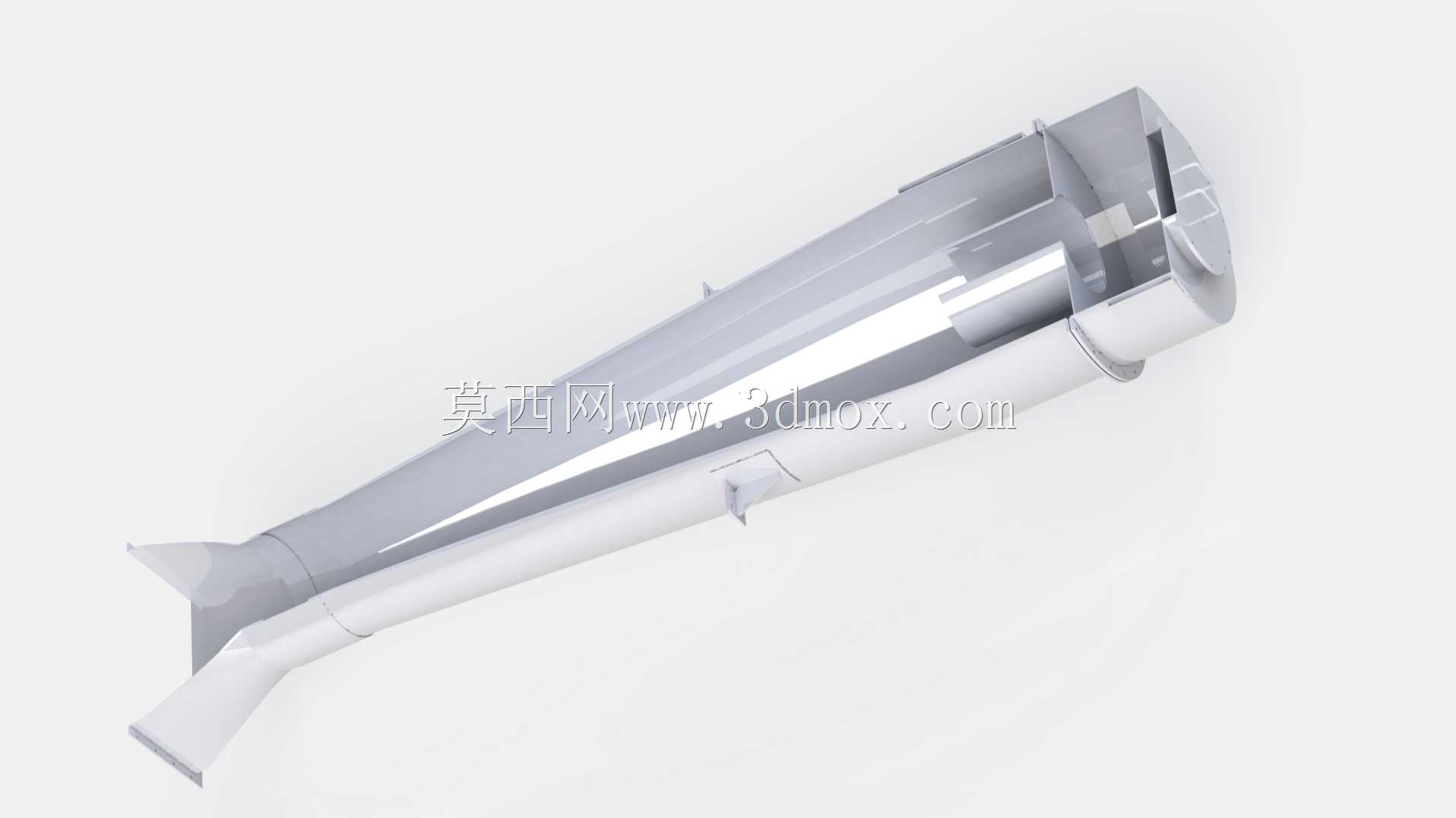

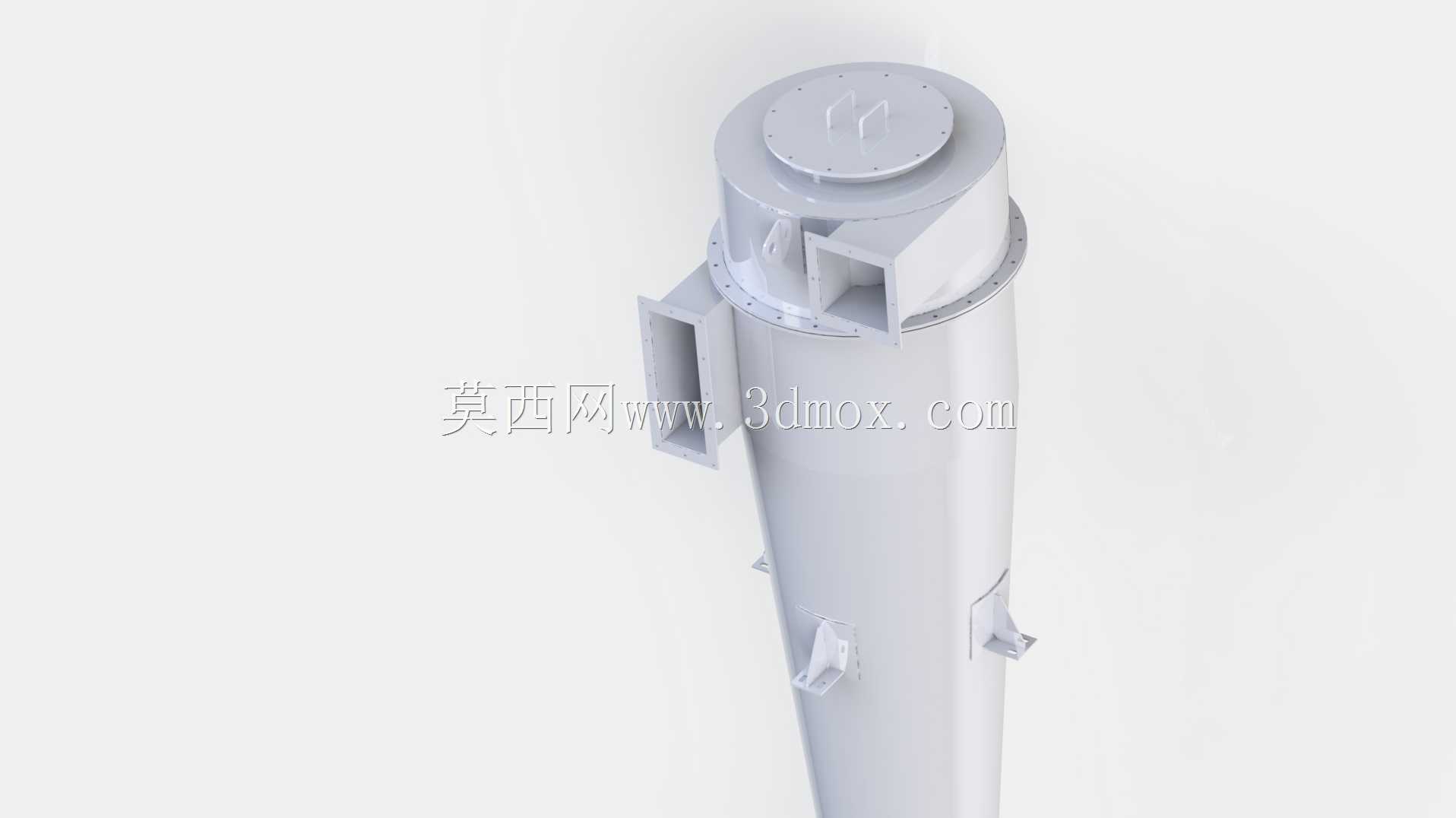

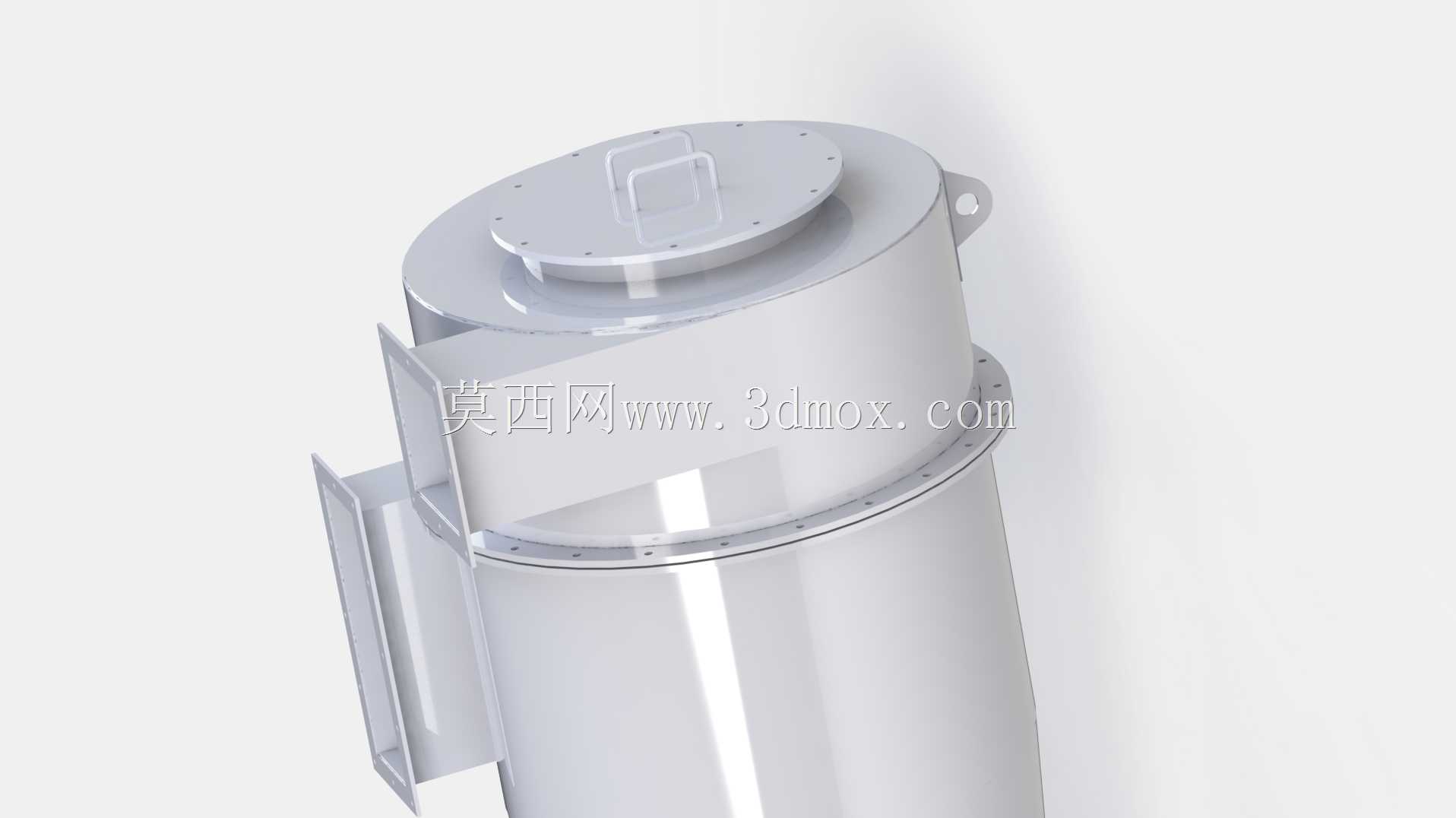

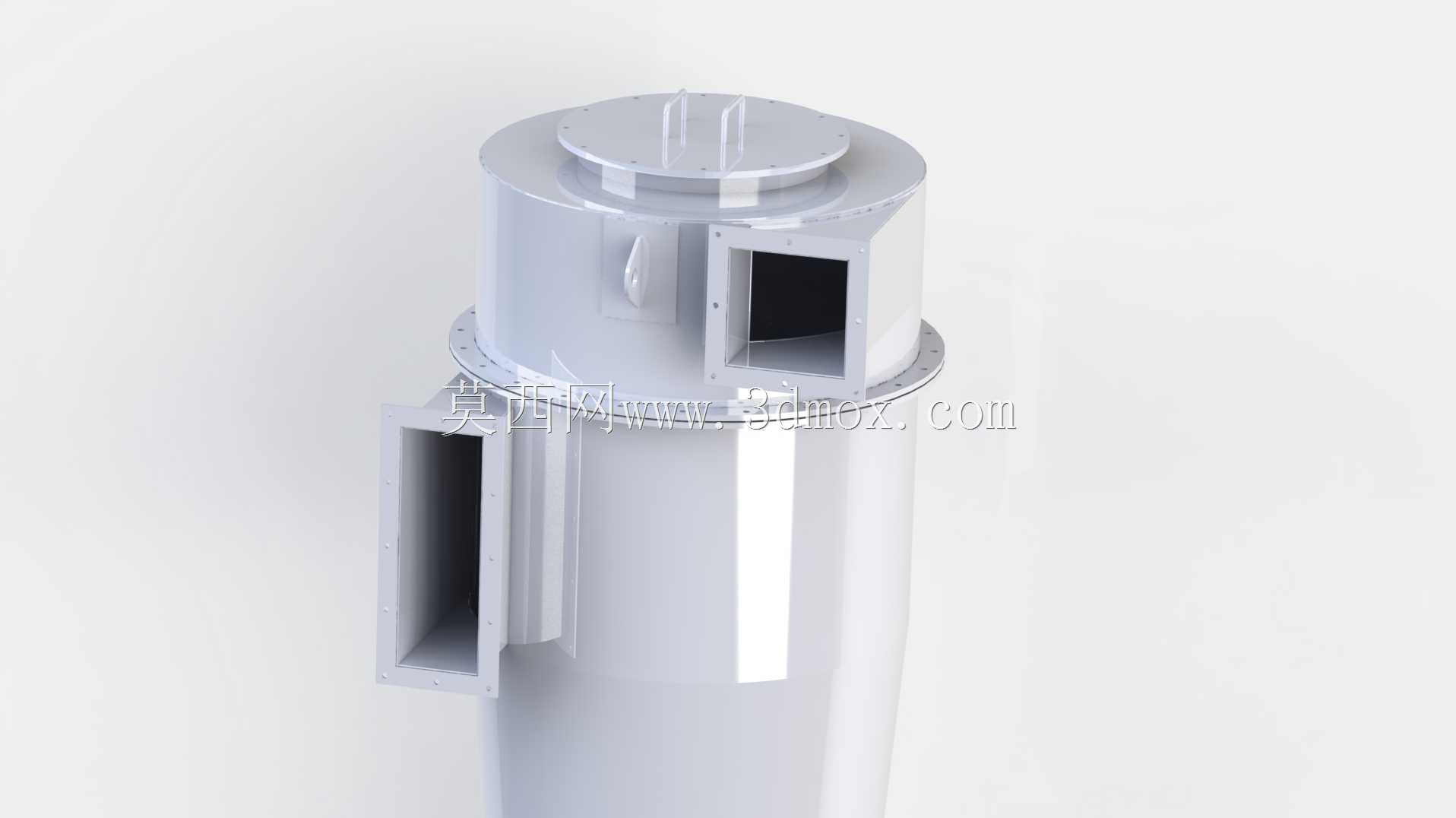

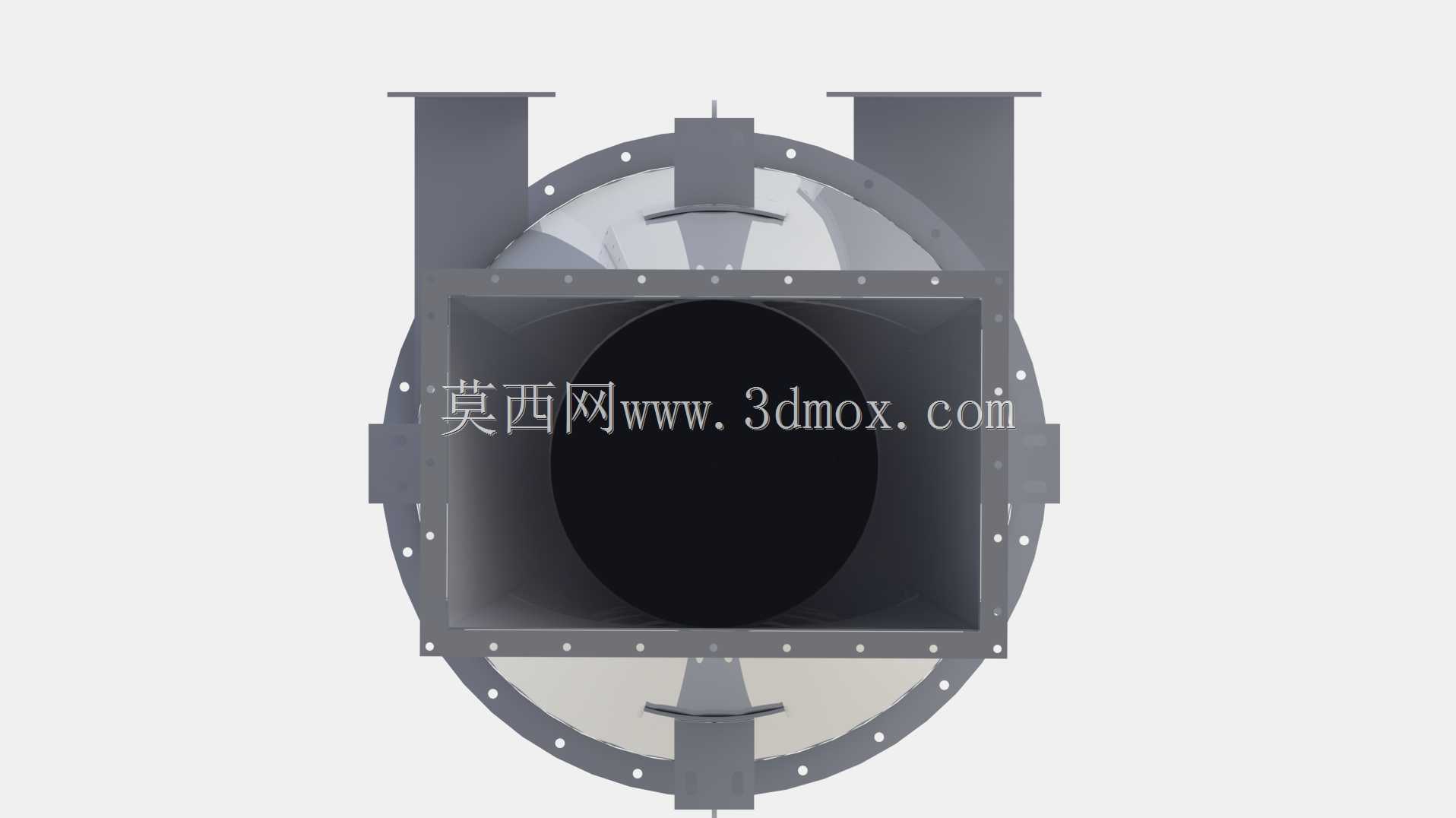

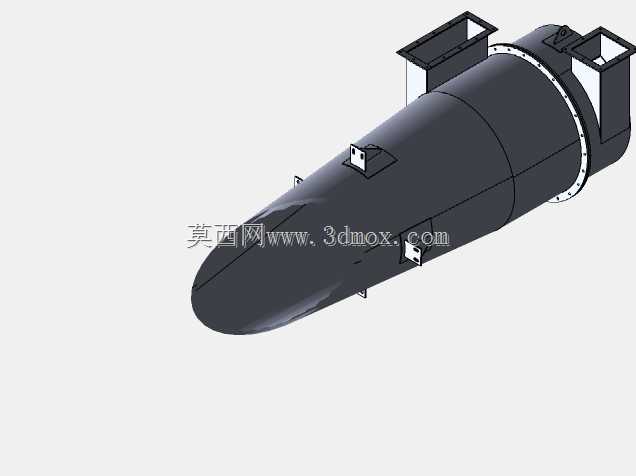

该过滤罐体主要面向工业流体过滤、制程介质净化场景设计，可适配化工制程原液除杂、工业循环水精密过滤、涂装线前处理液净化等多类工况，作为过滤系统的核心承压壳体，承担容纳滤元、导流介质、承压密封的核心作用。从结构设计逻辑来看，整体采用锥头直筒的流线型壳体构型，前端锥形封头可引导进入罐体的待处理介质均匀布流，避免介质直冲滤元造成局部负荷过载，同时锥段的渐变流道能降低介质流动阻力，减少紊流带来的压损波动，提升过滤过程的运行稳定性。直筒段作为滤元的主要安装区域，内壁预留了多组安装凸台，可适配不同规格的滤芯、滤袋安装支架，无需额外焊接改装即可满足不同过滤精度的工况需求，凸台位置经过受力校核，可承受滤元反冲洗时的瞬时冲击载荷，避免长期运行出现焊缝开裂问题。罐体顶部设置两个方形对接法兰接口，分别作为待过滤介质入口与洁净介质出口，接口采用方形法兰结构相比圆形法兰拥有更大的通流面积，适配大流量工况的管路对接需求，法兰端面预留密封槽，可嵌入耐腐密封垫片，保证承压状态下的密封性能，避免介质泄漏。罐体周向分布的多组小型安装支耳，可用于罐体侧壁的传感器、排气阀、排污阀的外接安装，支耳的安装位置经过流场仿真优化，避开介质主流道区域，避免外接部件干扰内部流场分布。尾部采用快开式法兰端盖结构，端盖通过周向均布的螺栓实现压紧密封，快开结构可缩短滤元更换、罐体内部清理的作业时长，降低运维阶段的人工成本，端盖中心预留排污接口，可对接排污管路实现停机时的罐内残液、截留杂质的快速排出。安装边界方面，罐体整体采用卧式安装布局，底部预留两组支撑鞍座的安装基准面，支撑位置对应罐体的加强筋分布区域，可将罐体自重、满载介质重量均匀传递至安装基础，避免长期承重出现壳体变形；设计时已充分考虑不同工况的安装空间需求，锥头段的最小转弯半径、尾部端盖的操作预留空间均做了明确标注，可直接对接工厂现有管路布局，无需额外调整安装工位。壳体壁厚根据常规工业过滤工况的承压等级做了梯度设计，直筒段壁厚满足1.0MPa工作压力的强度要求，锥头段做了局部加厚处理，应对介质入口处的冲刷磨损，所有焊接位置均做了圆角过渡处理，减少应力集中点，提升罐体的疲劳使用寿命。
