工业级方壳超声波测距传感组件结构

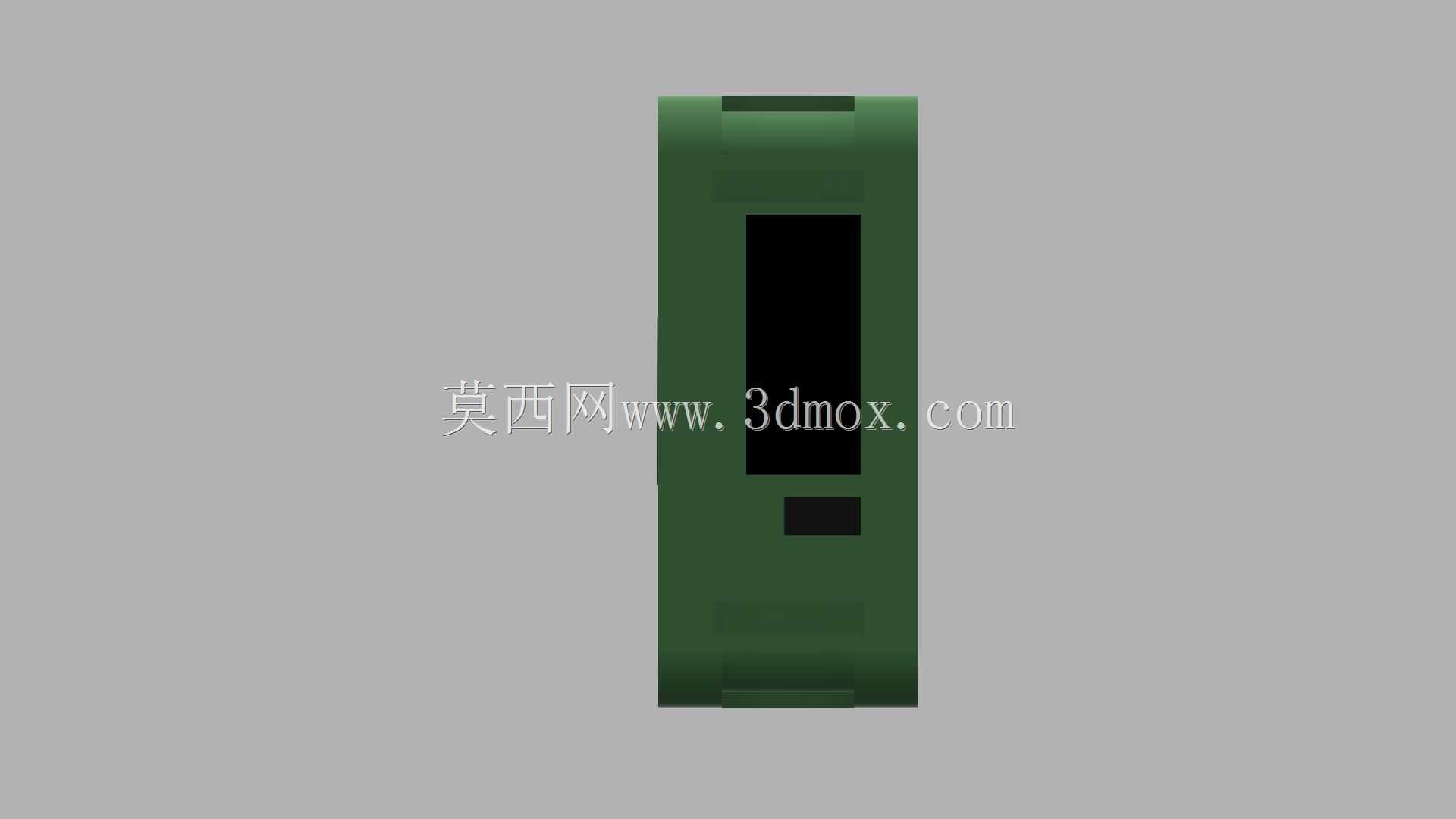

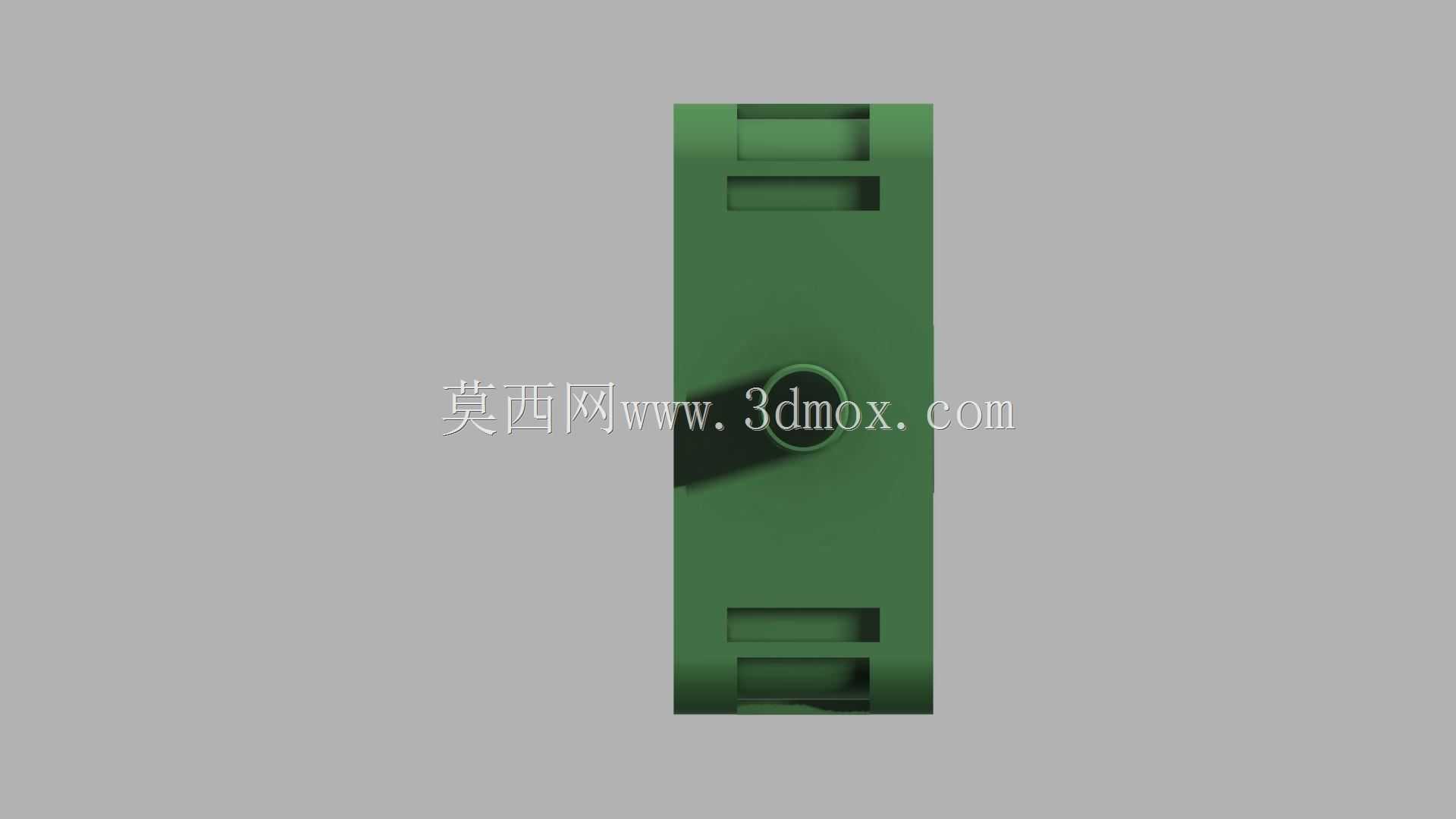

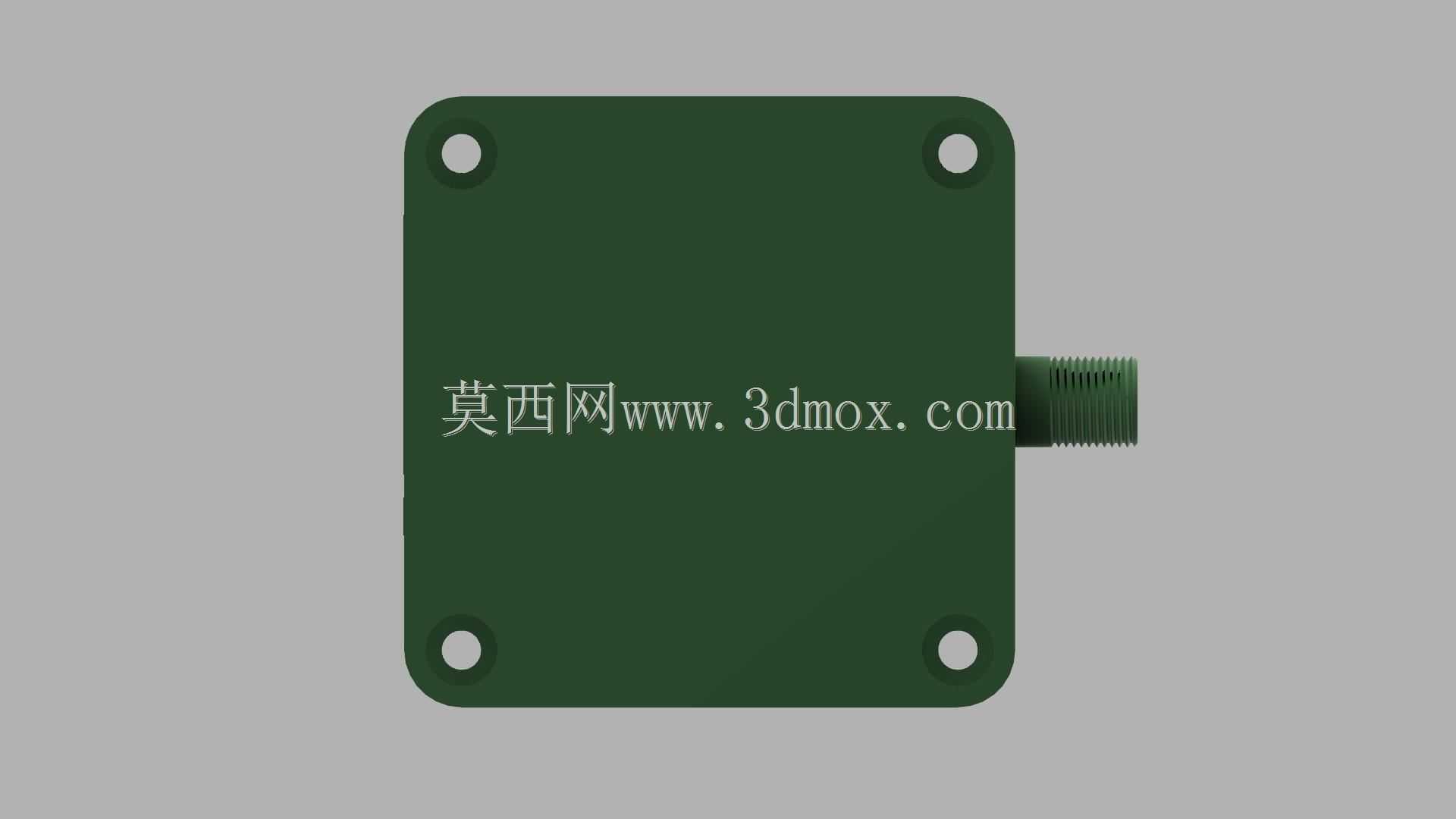

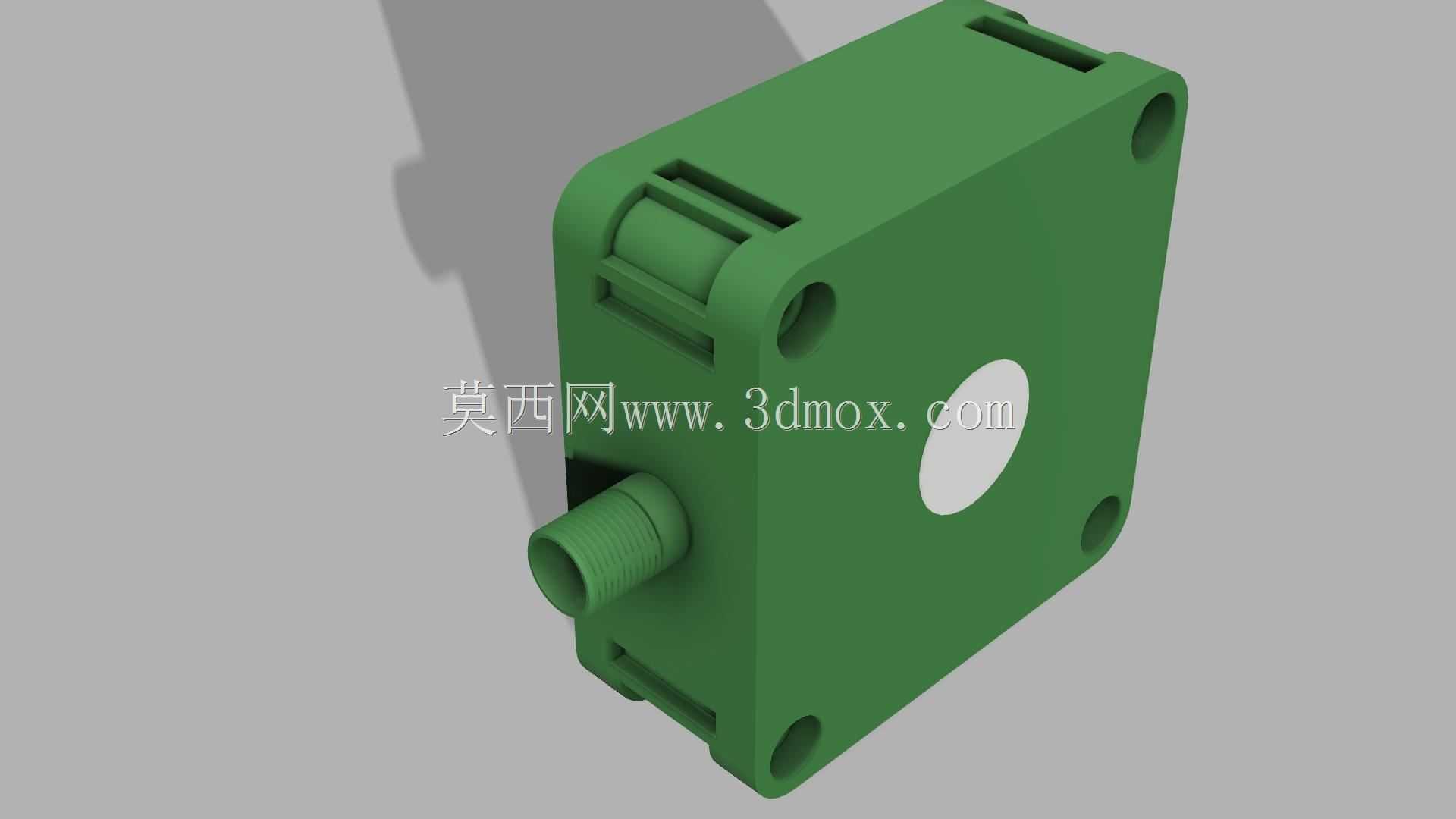

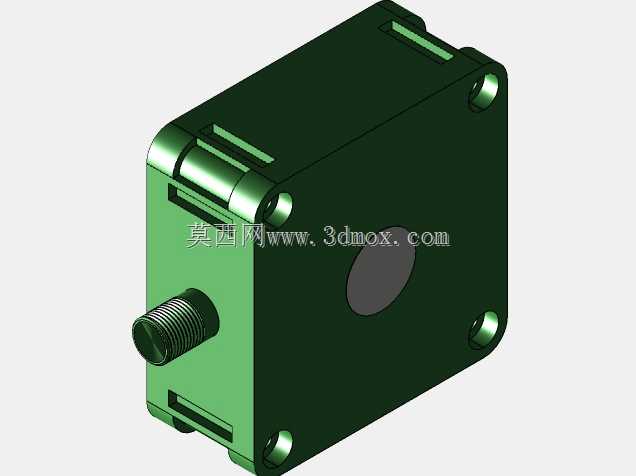

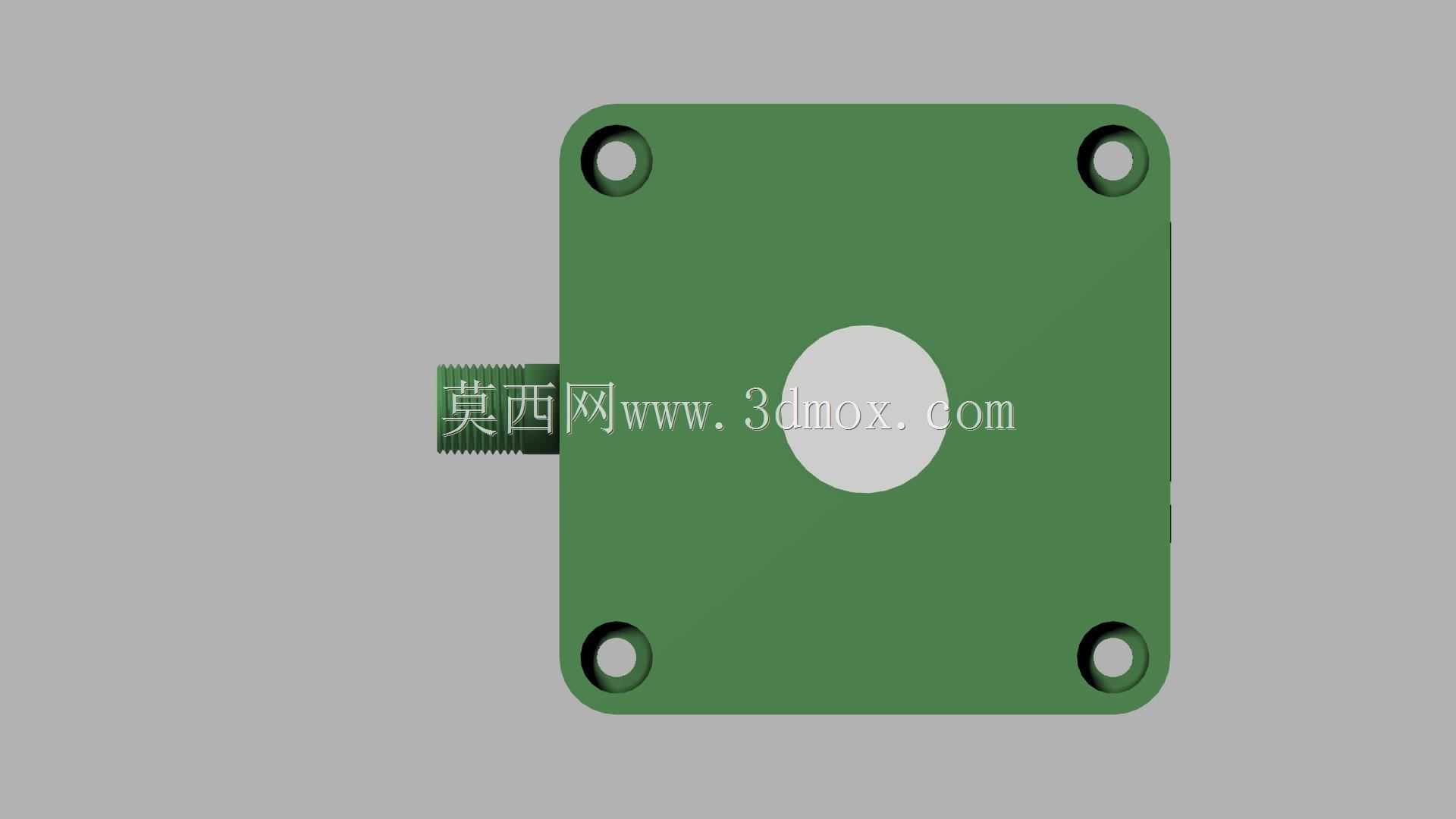

这类方壳结构的超声波检测部件，常被部署在自动化产线的物料到位检测工位、AGV小车的周边避障点位、立体仓储的货位存在性检测场景中，依靠发射并接收反射超声波的时差原理完成非接触式距离测算，不会对被测物体表面造成接触划伤，对不同材质、不同颜色的被测件适配性较强，哪怕是透明塑料、哑光金属这类光电开关容易检测失效的物料，也能稳定输出检测信号。从结构设计来看，整体采用方正的盒式外壳布局，主体外壳做了等壁厚的加强筋处理，边角位置做了圆弧过渡避免应力集中，侧面预留的圆柱形出声嘴做了内凹的限位台阶，可直接嵌套密封胶圈实现IP65级别的前端防护，适配车间多粉尘、少量切削液飞溅的复杂工况。外壳四个角位预留的沉头安装孔，孔位公差按照IT8级精度设计，既可以通过M3螺丝直接固定在设备安装板上，也能搭配标准L型安装支架调整检测朝向，安装孔的中心距做了通用化设计，可兼容市面上多数同规格工业传感器的安装孔位，设备改造替换时无需重新打孔调整安装位。外壳侧面的卡扣式合页结构，是为了后期内部换能器、电路主板检修时无需完全拆解外壳，只需拨开卡扣即可翻开上盖完成维护，相比螺丝全封的结构能缩短现场维护的停机时间。正面预留的圆形标识位可粘贴参数铭牌或者灵敏度校准标识，出声嘴的轴线与安装基准面做了严格的垂直度管控，避免安装后检测波束出现角度偏移导致的检测盲区。设计时还考虑了内部电路的排布空间，盒体内部预留了2mm的走线槽位置，换能器的固定柱做了十字筋位减震，减少设备运行时的振动传导到换能器晶振上，避免振动带来的检测信号漂移。整体壁厚控制在2.5mm，采用ABS加玻纤的注塑材质即可满足强度要求，外壳表面做细晒纹处理，不易在车间环境下积留灰尘，日常维护只需擦拭表面即可保持整洁。
