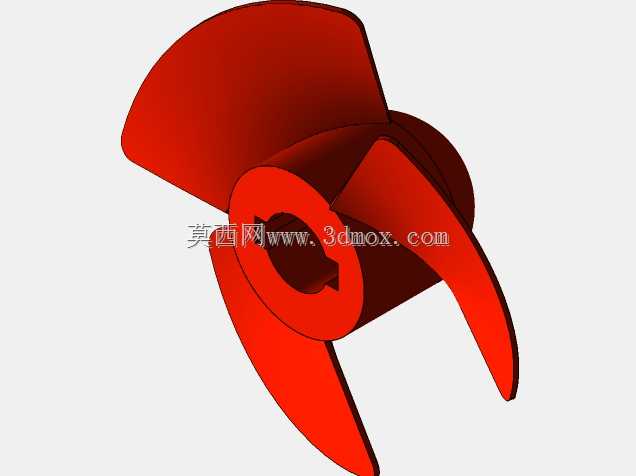

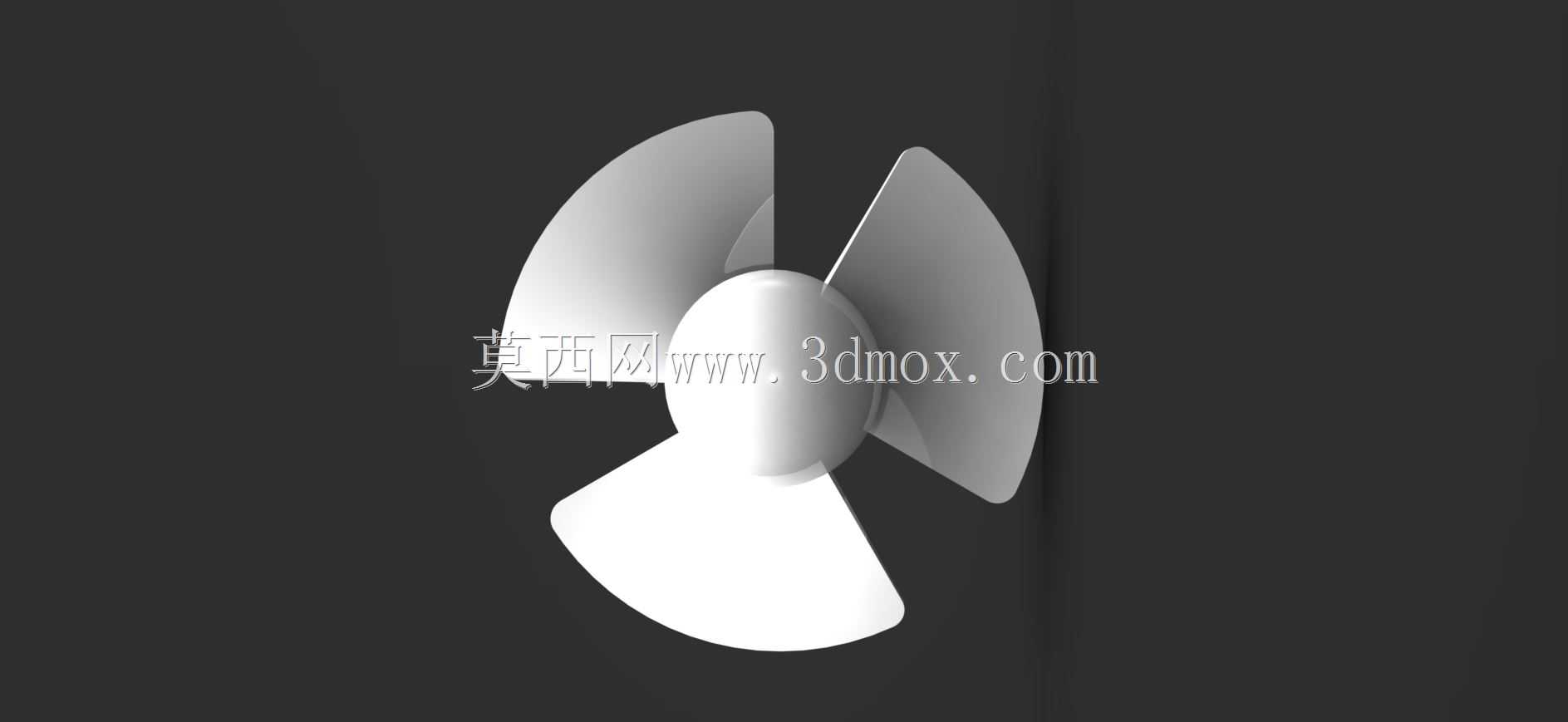

三叶曲面结构螺旋桨三维造型设计

这类三叶曲面螺旋桨的应用场景覆盖多类流体输送与动力推进场景，小到民用通风设备的风叶组件，大到小型水面航行器的推进部件、工业管道内的流体搅拌推送构件，都能见到同结构设计的身影。实际工况中，该部件核心作用是通过自身旋转将轴系输入的扭矩转化为流体方向的推力或者轴向风压，叶片曲面的弧度设计直接决定能量转换效率，曲面曲率如果出现偏差，轻则导致运行时流体紊流、产生额外振动噪音，重则会让动力损耗超出设计阈值，无法达到预期的送风或者推进效果。设计阶段首先要确定的是安装端的轮毂尺寸，轮毂的中心孔需要匹配对应输出轴的直径公差，轮毂端面的定位台阶要和驱动端的安装止口贴合，保证旋转时的同轴度，避免高速转动时出现偏心晃动。叶片的分布采用120度三等分圆周排布，每一片叶片的曲面从根部到叶稍采用渐变扭角设计，根部厚度大于叶稍厚度，既保证根部和轮毂连接位置的结构强度，承受旋转时的离心力与流体反作用力，又能让叶稍位置更顺滑地切割流体，减少运行阻力。设计时需要兼顾安装边界的限制，叶片旋转形成的外圆直径要匹配安装腔体的内径，和腔体内壁保留均匀的安全间隙，既不能间隙过大导致流体回流降低效率，也不能间隙过小在运行形变时剐蹭腔壁。叶片的曲面过渡要做连续顺滑处理，不能出现局部的折角或者凹凸面，否则流体经过时会形成局部涡流，不仅会拉低整体工作效率，长期运行还会因为紊流带来的交变载荷导致叶片根部出现疲劳损伤。这类结构在建模时需要先搭建单叶片的曲面控制线，通过投影、放样生成单叶曲面后做圆周阵列，再和轮毂部分做合并处理，所有连接位置都要做圆角过渡，消除应力集中点，保证结构在额定转速下的运行可靠性。实际选型适配时，还要根据使用场景的流体密度调整叶片的厚度参数，如果是用于液体推进的场景，叶片根部的厚度要比通风场景下适当增加，应对液体带来的更大反作用力，同时轮毂的轴向长度也要匹配对应轴系的安装深度，保证键槽或者紧固螺丝的连接强度，避免大负载下出现松脱。
