军用标准铜质空心衬套结构设计

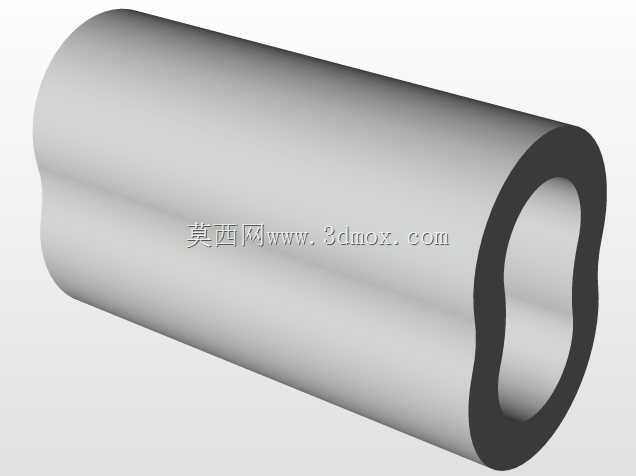

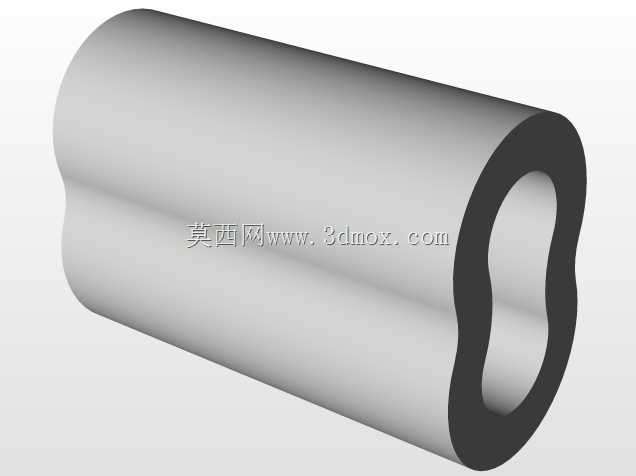

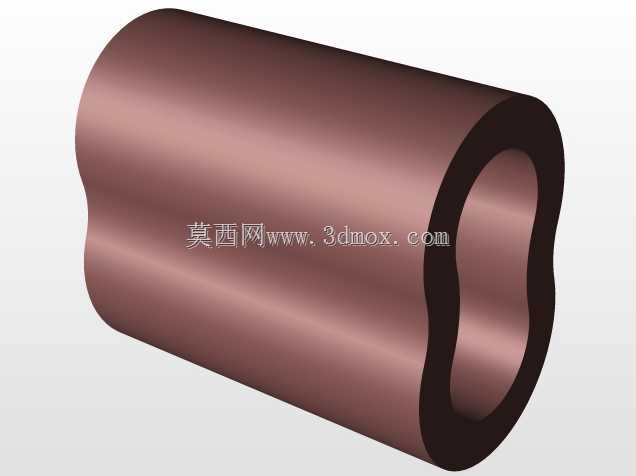

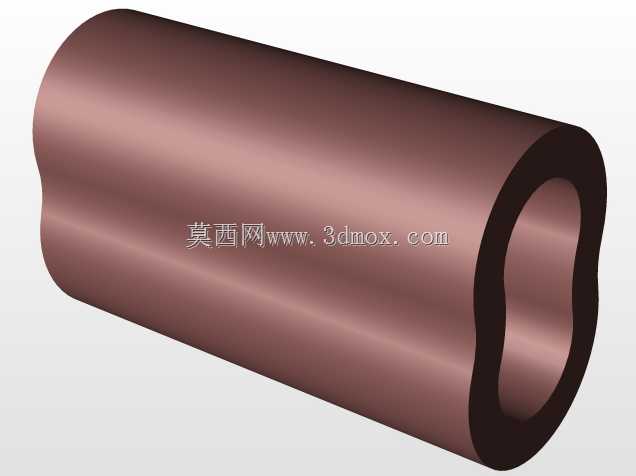

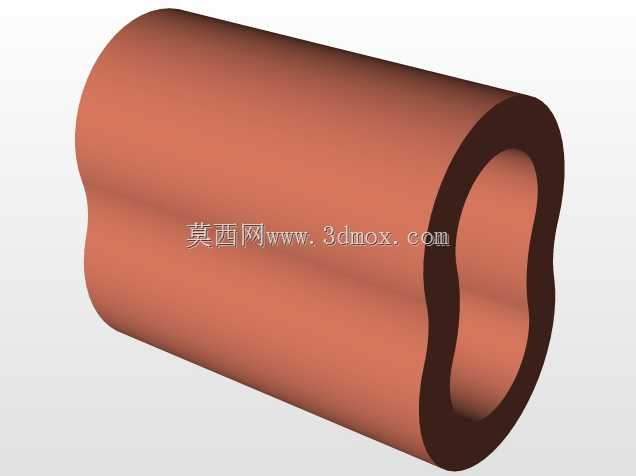

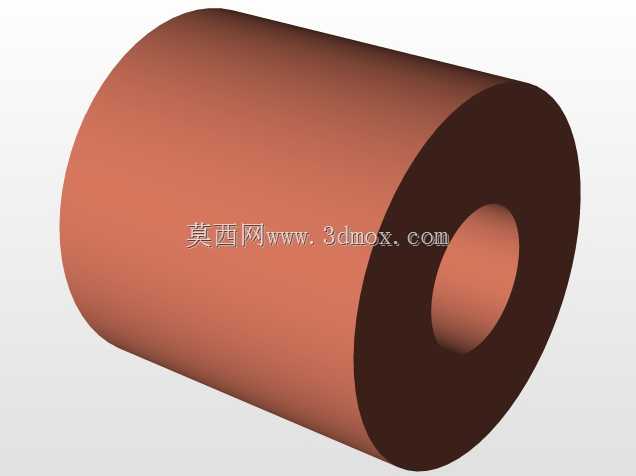

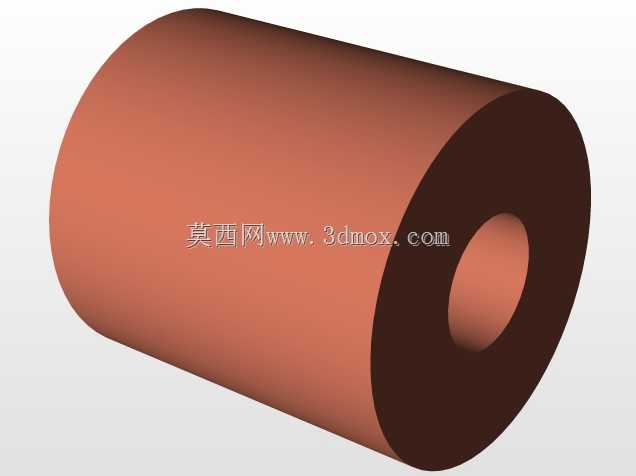

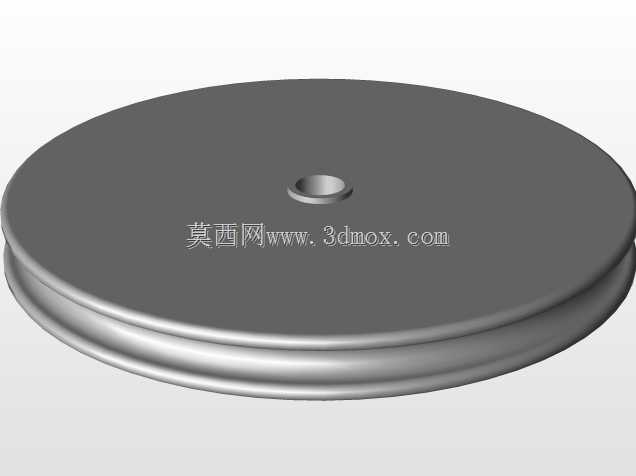

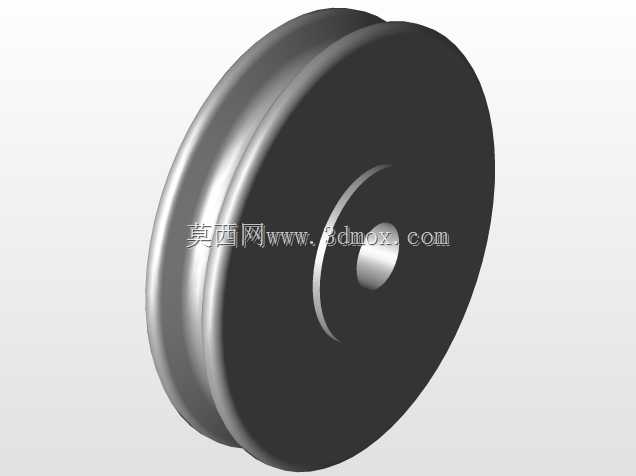

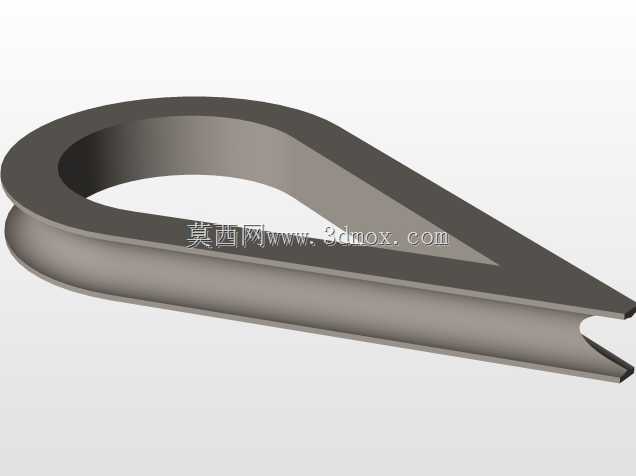

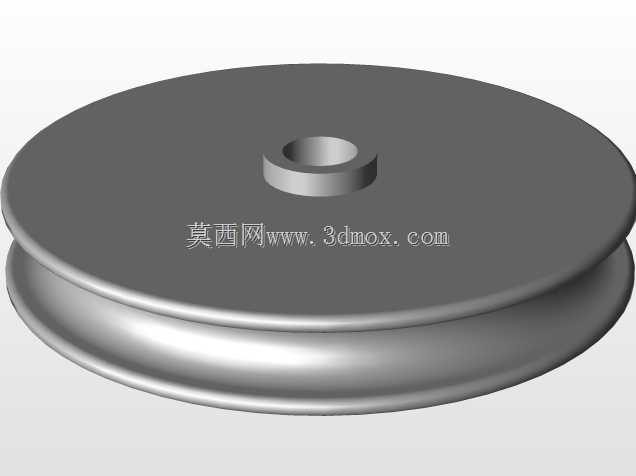

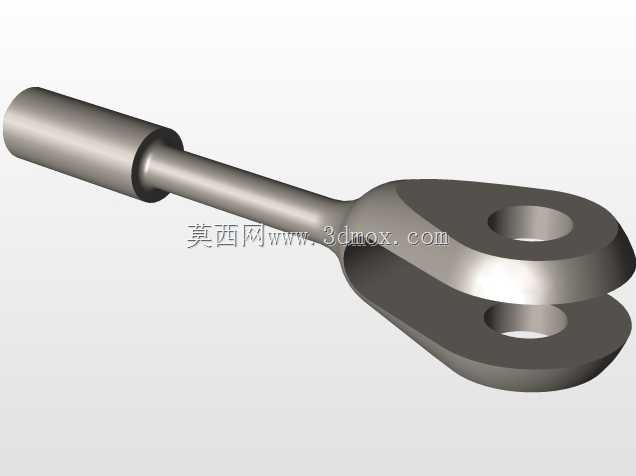

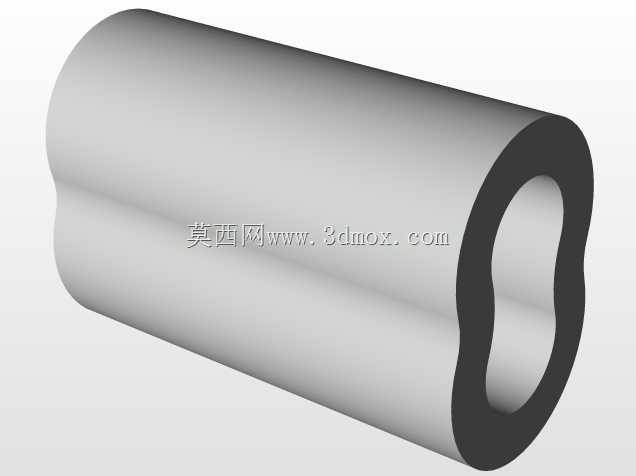

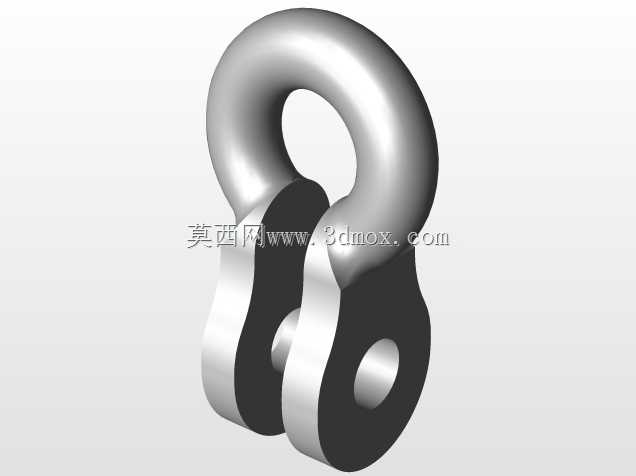

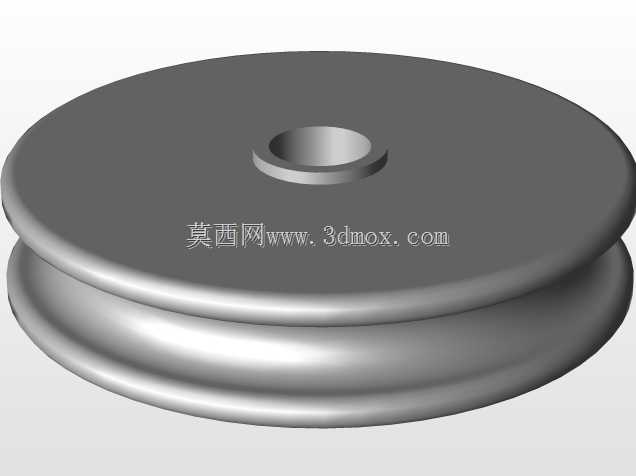

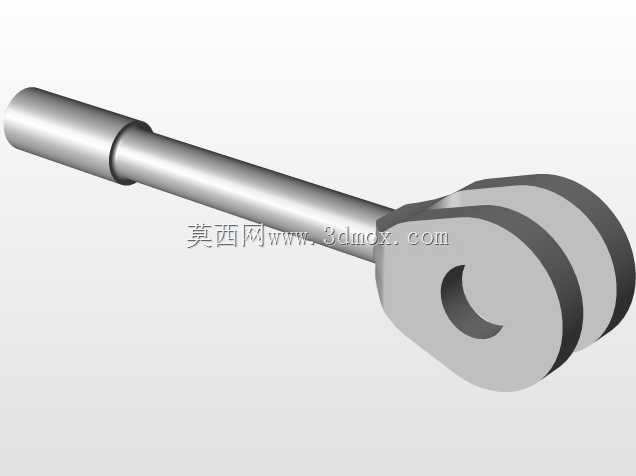

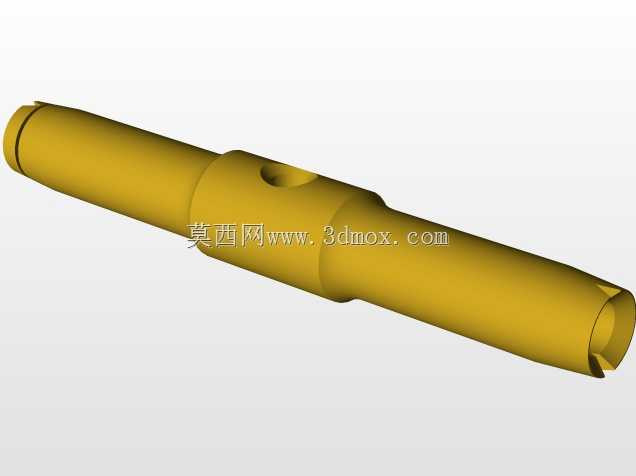

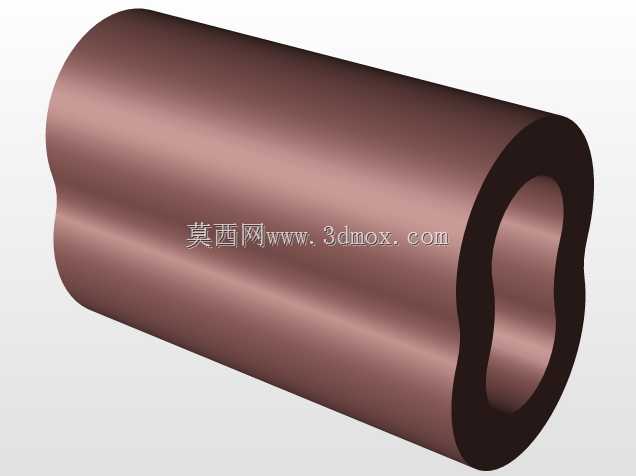

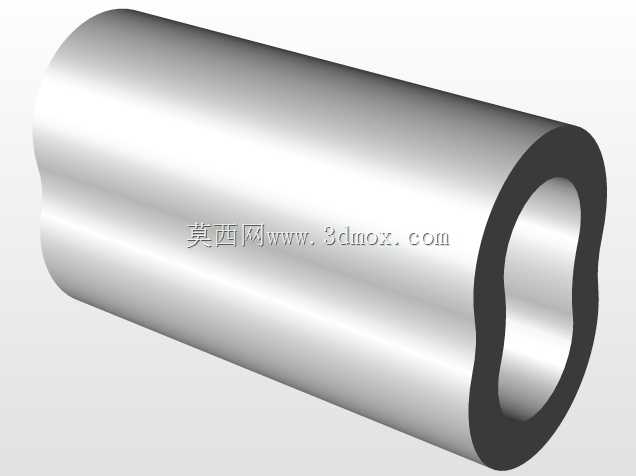

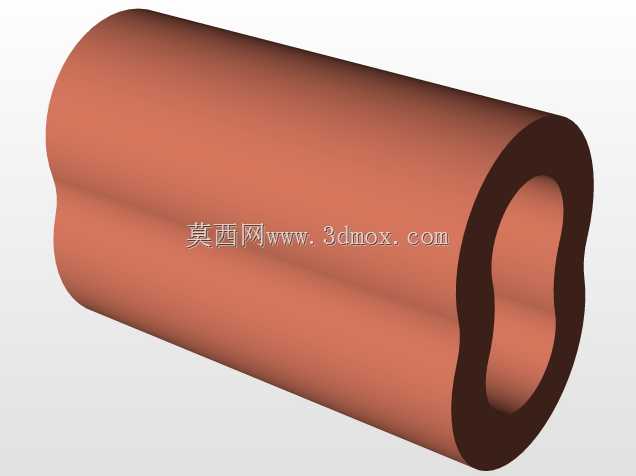

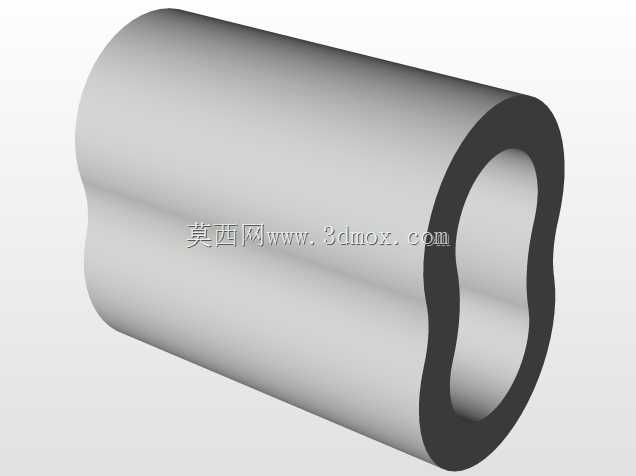

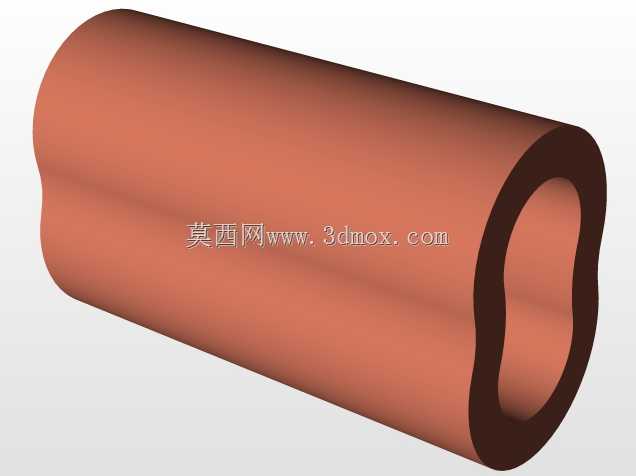

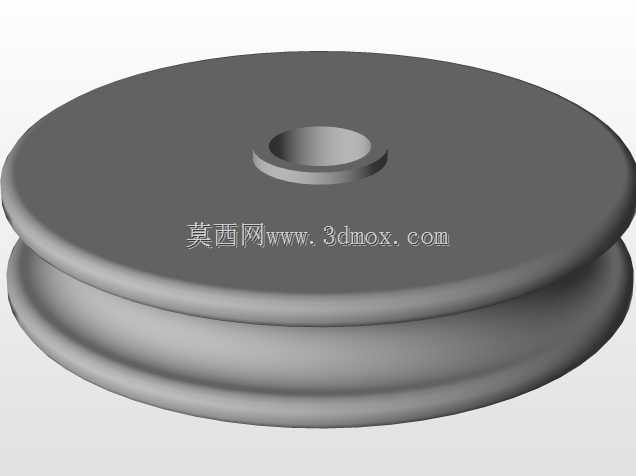

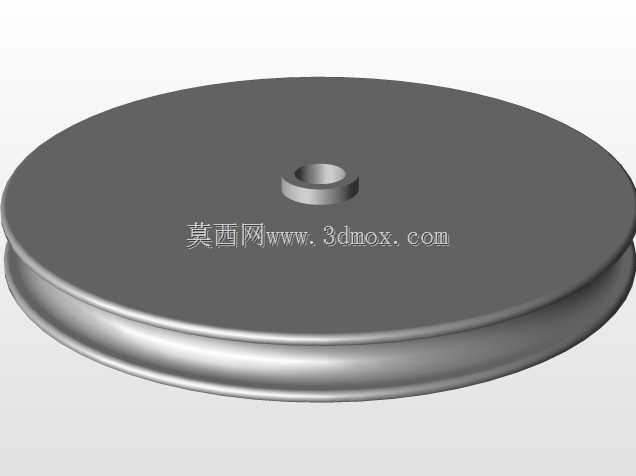

这类铜质空心衬套多用于滑轮组件的配套安装场景，在军用装备的牵引机构、物资输送滑轮组、野战装具的滑动支撑结构中应用广泛，核心作用是为滑轮转轴提供耐磨支撑，避免转轴与滑轮基体直接摩擦造成结构磨损，同时能在一定程度上补偿安装同轴度误差，降低转动过程中的卡滞风险。从结构设计来看，该零件采用等壁厚空心圆柱构型，内孔为光滑圆柱面，与转轴采用间隙配合，配合公差选取兼顾转动灵活性与支撑刚性，外圆柱面与滑轮轮毂内孔采用过盈压装配合，压装后无需额外紧固件即可实现与滑轮基体的可靠固定，零件两端做了微小倒角处理，既方便压装过程中的导向对位，也能去除加工毛刺避免安装时刮伤配合面。材质选用锡青铜材质，本身具备良好的自润滑特性，在缺乏定期润滑维护的野外使用场景下，依然能保持稳定的耐磨性能，不会因为短时间缺油出现咬合抱死的问题，适配军用装备复杂的使用环境。设计过程中首先明确了安装边界条件：衬套的长度略小于滑轮轮毂的宽度，压装后两端不会突出轮毂端面，避免与两侧的安装支架产生摩擦干涉；内孔直径匹配对应规格的滑轮转轴，壁厚取值经过载荷校核，能够承受额定牵引载荷下的径向挤压力，不会出现塑性变形；外圆的表面粗糙度控制在合理区间，既保证压装后的结合力足够，也不会因为表面过于粗糙造成压装时内孔收缩量过大影响转轴装配。实际使用中，这类衬套属于易损更换件，当衬套内孔磨损量超过设计阈值后，可直接压出旧衬套更换新件，无需整体更换滑轮本体，能够大幅降低装备的维护成本与维修耗时，在后勤保障场景下具备很高的实用性。建模过程中重点保证了内外圆柱面的同轴度要求，倒角尺寸与壁厚参数完全匹配军用标准的尺寸规范，能够直接用于同规格滑轮组件的配套装配验证，也可作为标准件库的通用零件调用，在各类需要滑动支撑的滑轮机构设计中直接复用，减少重复建模的工作量。
