紧凑型双腔防毒面具气体过滤装置

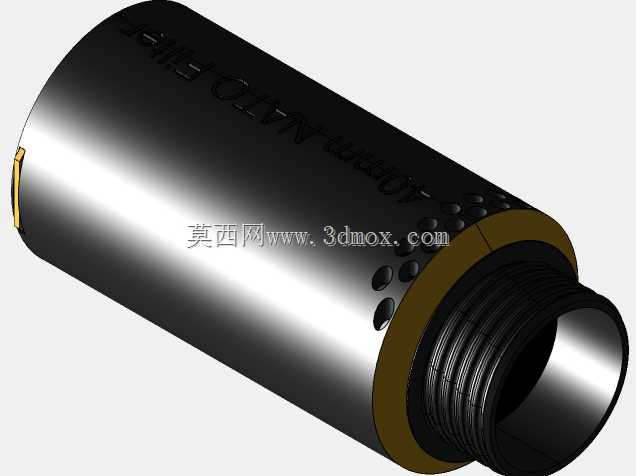

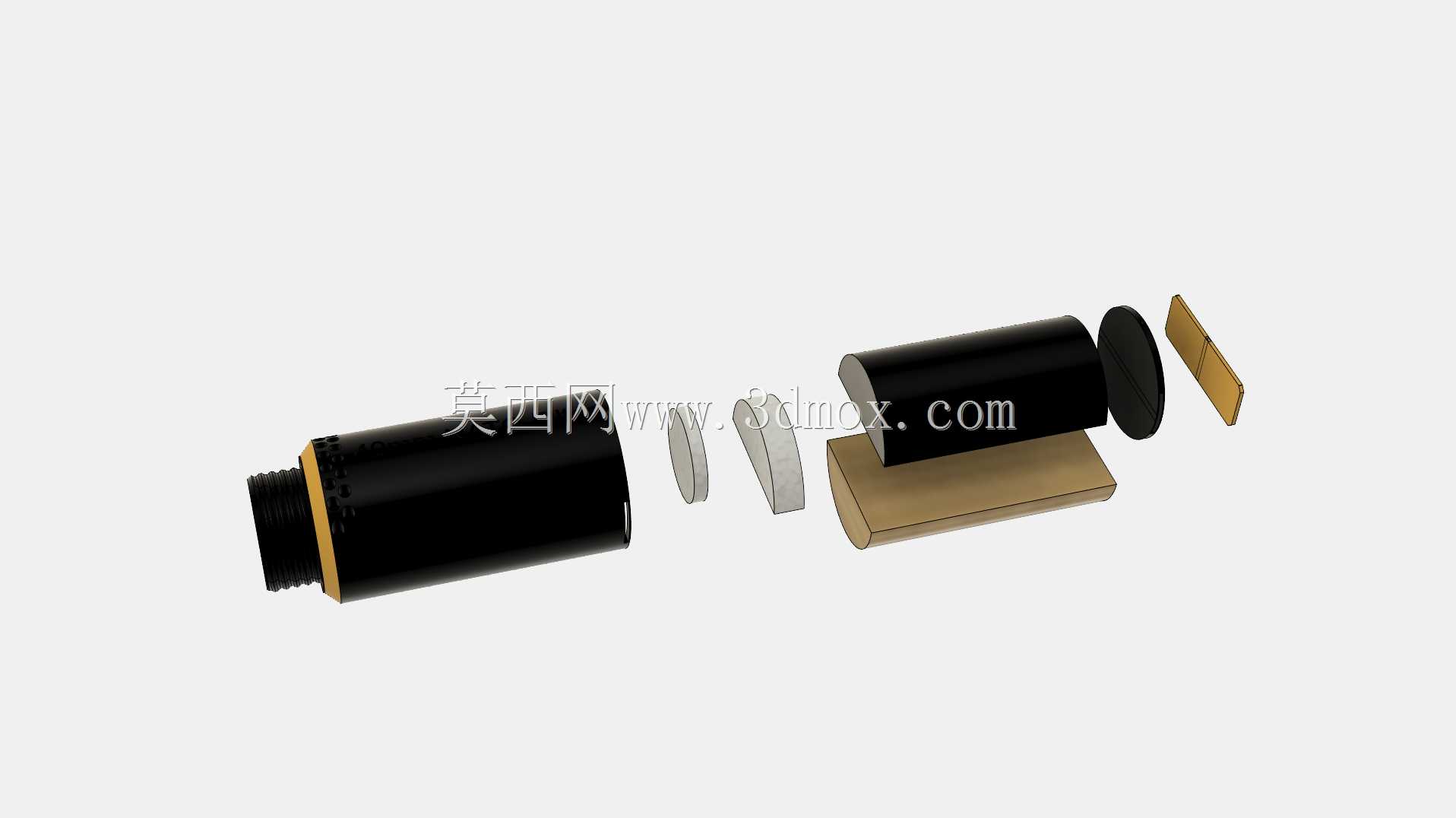

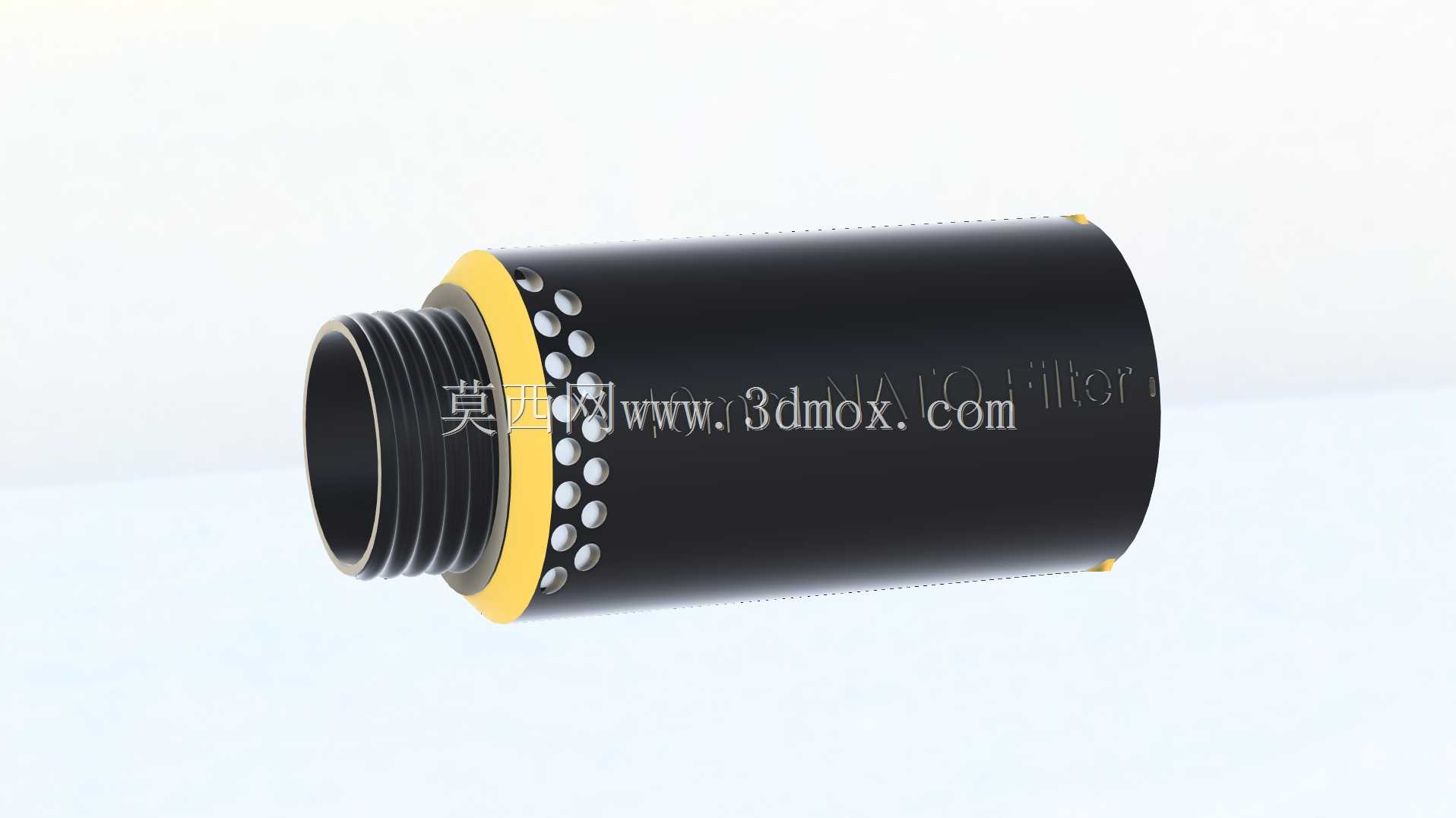

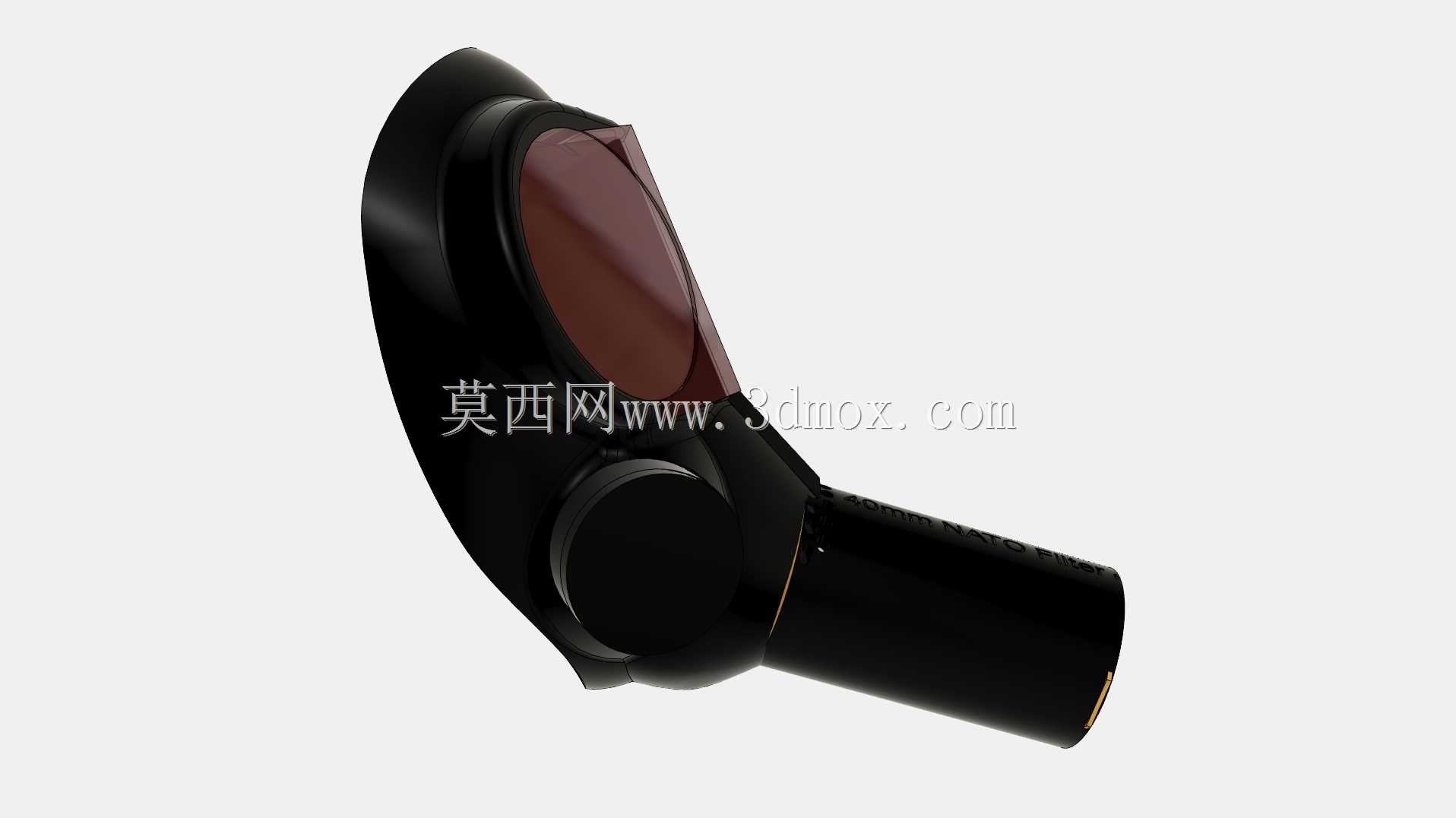

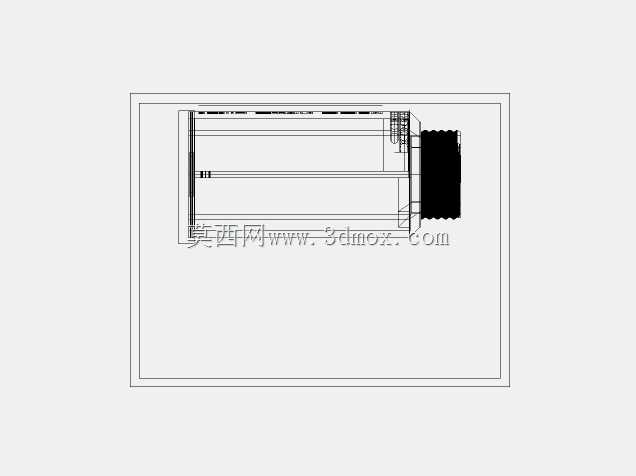

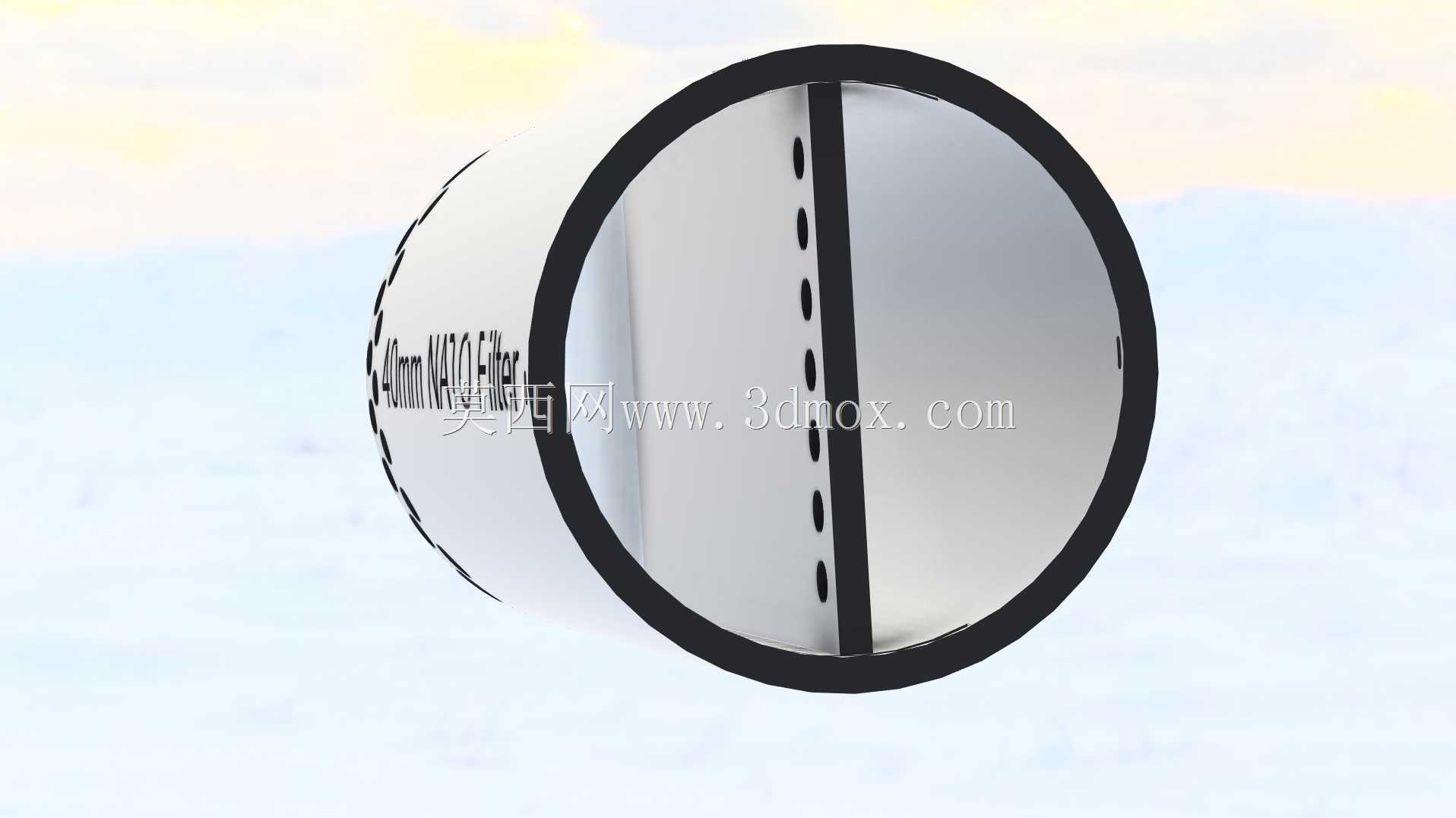

这款紧凑型防毒面具过滤装置，核心采用40mm北约标准外螺纹接口，可直接适配市面绝大多数符合该接口规范的防毒面具面罩，无需额外转接结构，安装时仅需对准螺纹旋合到位即可完成密封，接口处的密封台阶设计能保证在常规正负压呼吸工况下无泄漏。不同于传统单腔大容积滤毒罐，该结构采用双腔分流设计，将滤材填充区域分隔为两个独立腔室，进气气流会均匀分配到两个腔室穿过滤材，在保证总过滤容尘量、滤毒效率与同规格单腔滤罐一致的前提下，将整体轴向长度缩短近10%，有效降低滤罐安装在面罩上之后的重心外移量，长时间佩戴时能大幅减少颈部承受的偏载力矩，缓解作业人员的颈部疲劳，尤其适合长时间在污染环境中执行任务的场景。从实际使用场景来看，这类紧凑滤罐非常适合狭小空间内的作业需求，比如狭窄坑道内的抢险作业、装甲车辆内部的乘员防护，过长的滤罐容易在转身、抬头时磕碰舱壁或周边障碍物，缩短后的滤罐能大幅提升动作灵活性，同时因为单罐重量更轻，作业人员还可以根据任务时长多携带1-2个备用滤罐，提升持续作业能力。结构设计上，滤罐外壳采用圆柱型主体结构，进气端侧面均匀排布多组圆形进气孔，孔位外侧设置黄色防护圈，既可以避免进气孔直接贴合外物造成堵塞，也能在滤罐意外跌落时起到缓冲作用，保护外壳结构不出现磕碰开裂。滤罐后半部分的外径尺寸与同系列单腔滤罐保持一致，现有滤罐的携行袋、固定卡扣都可以通用，无需重新开模制作配套装具，降低了配套使用的成本。滤材装填时，两个腔室分别独立装填滤烟层与滤毒层，气流穿过滤材的路径长度与单腔滤罐保持一致，不会因为结构紧凑而缩短过滤路径，保证对有毒有害气体、气溶胶颗粒的过滤效率符合防护等级要求，呼吸阻力也控制在标准允许范围内，不会因为双腔分流造成呼吸阻力上升，佩戴时的呼吸顺畅度与常规单腔滤罐无明显差异。在建模还原这类结构时，需要重点注意螺纹接口的公差配合，40mm北约螺纹的牙型、螺距都有严格的规范，建模时要预留足够的密封件安装空间，同时双腔之间的分隔板要保证与外壳的连接密封性，避免气流未经过滤直接从分隔板缝隙处短路流出，进气孔的排布要兼顾进气面积与外壳结构强度，孔间距不能过小以免降低外壳的抗冲击能力，黄色防护圈的安装槽要保证卡合到位，避免使用过程中出现脱落。
