适配40mm北约螺纹的可打印防毒面具滤毒罐结构

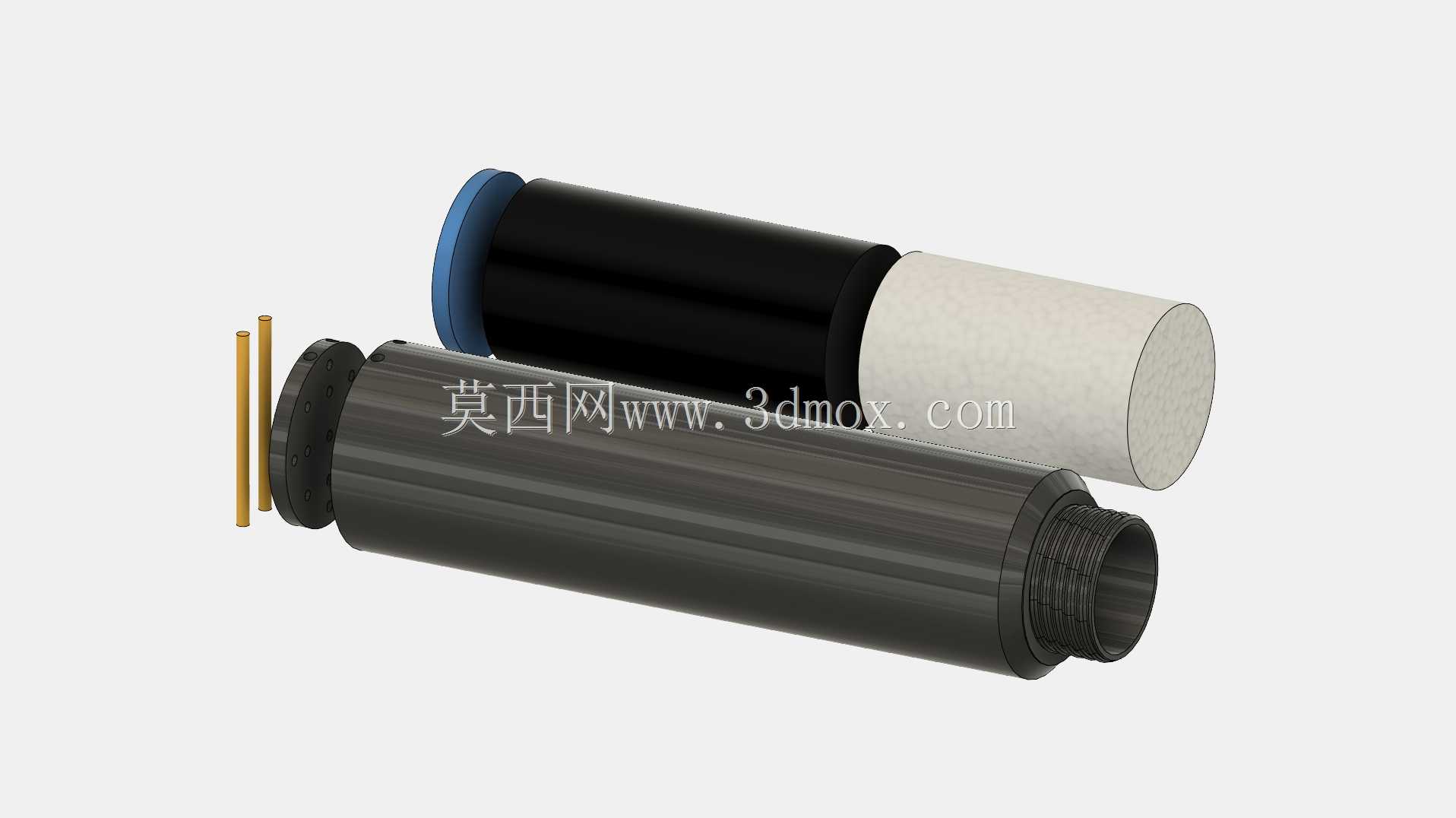

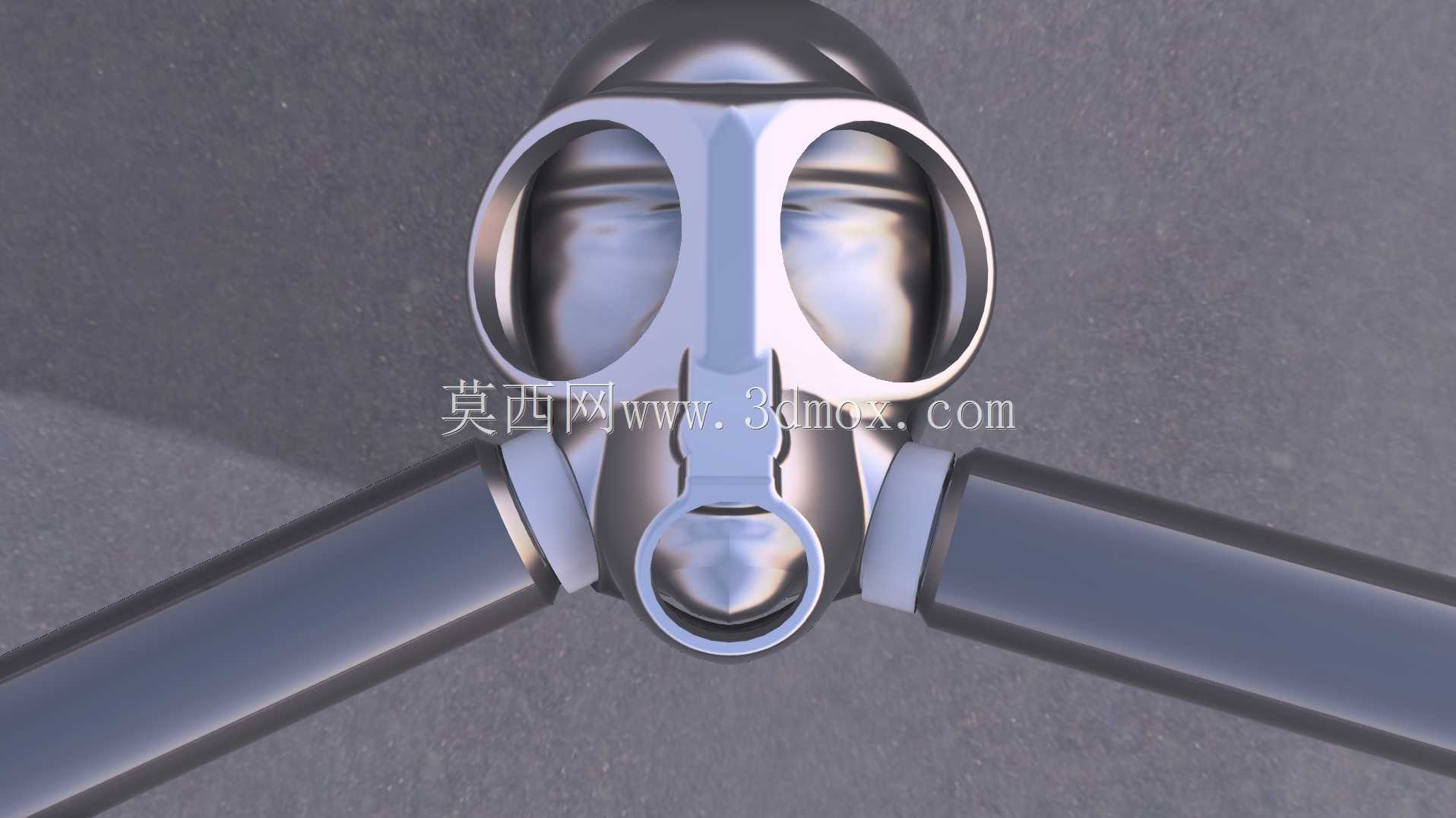

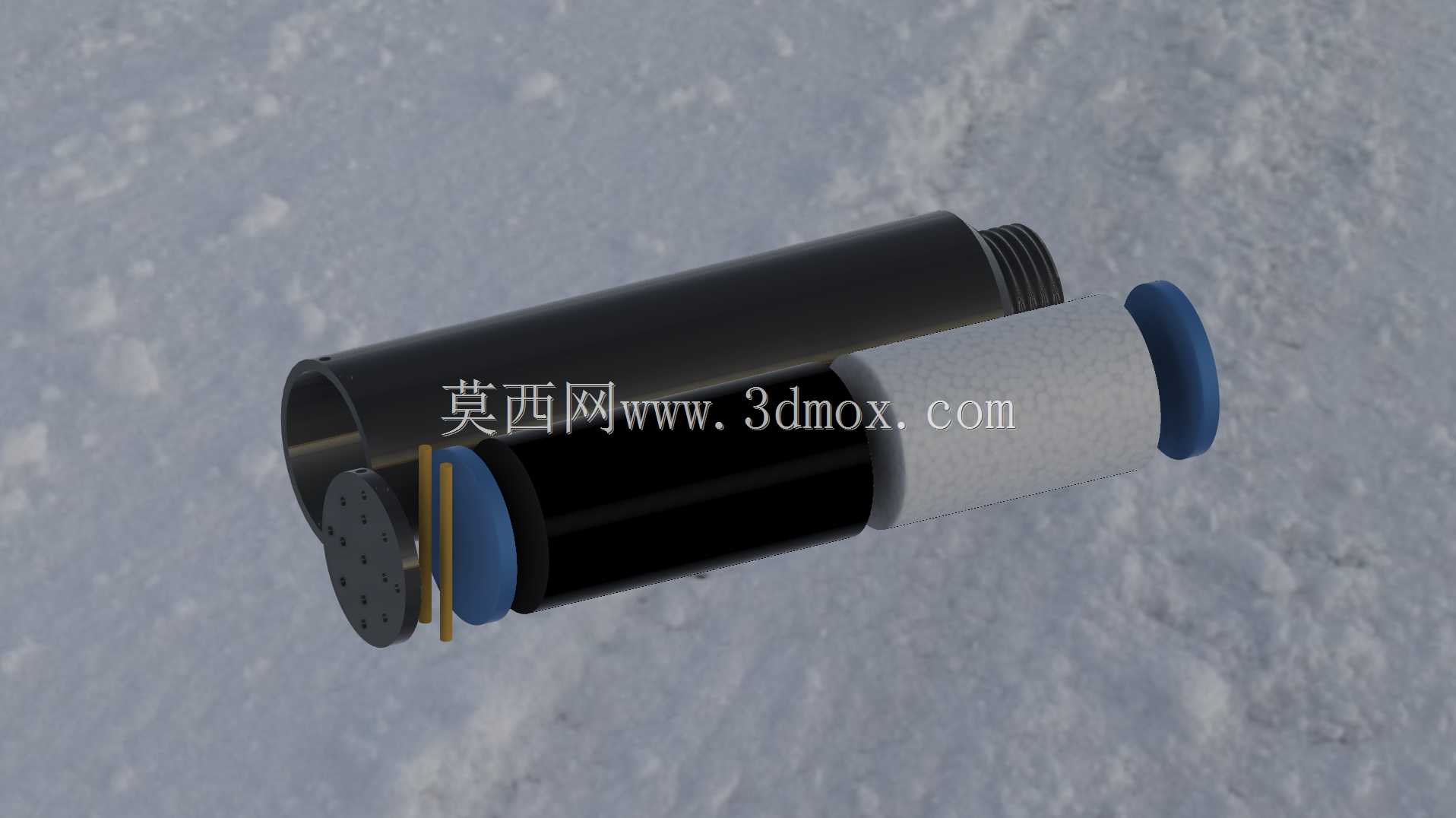

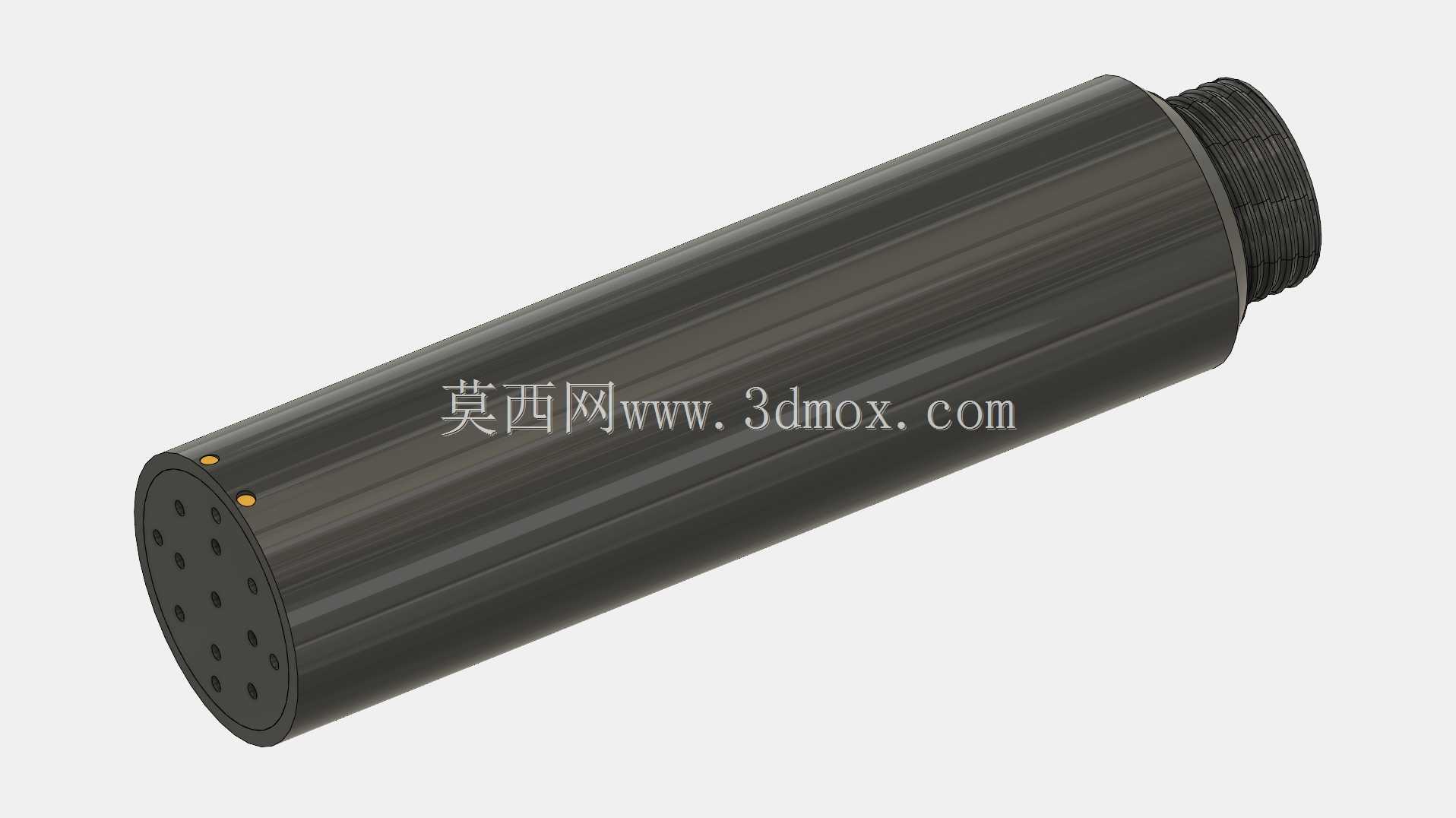

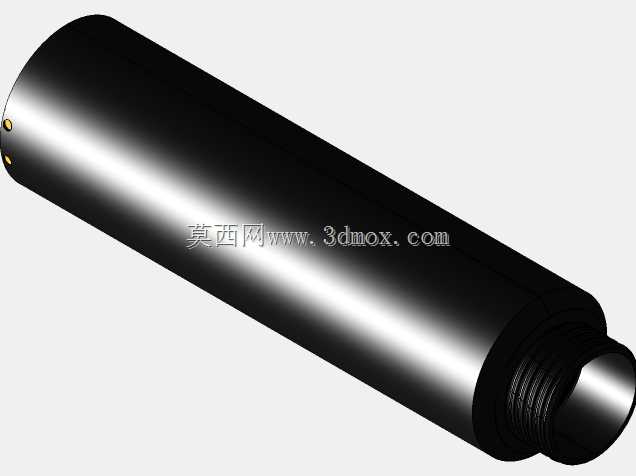

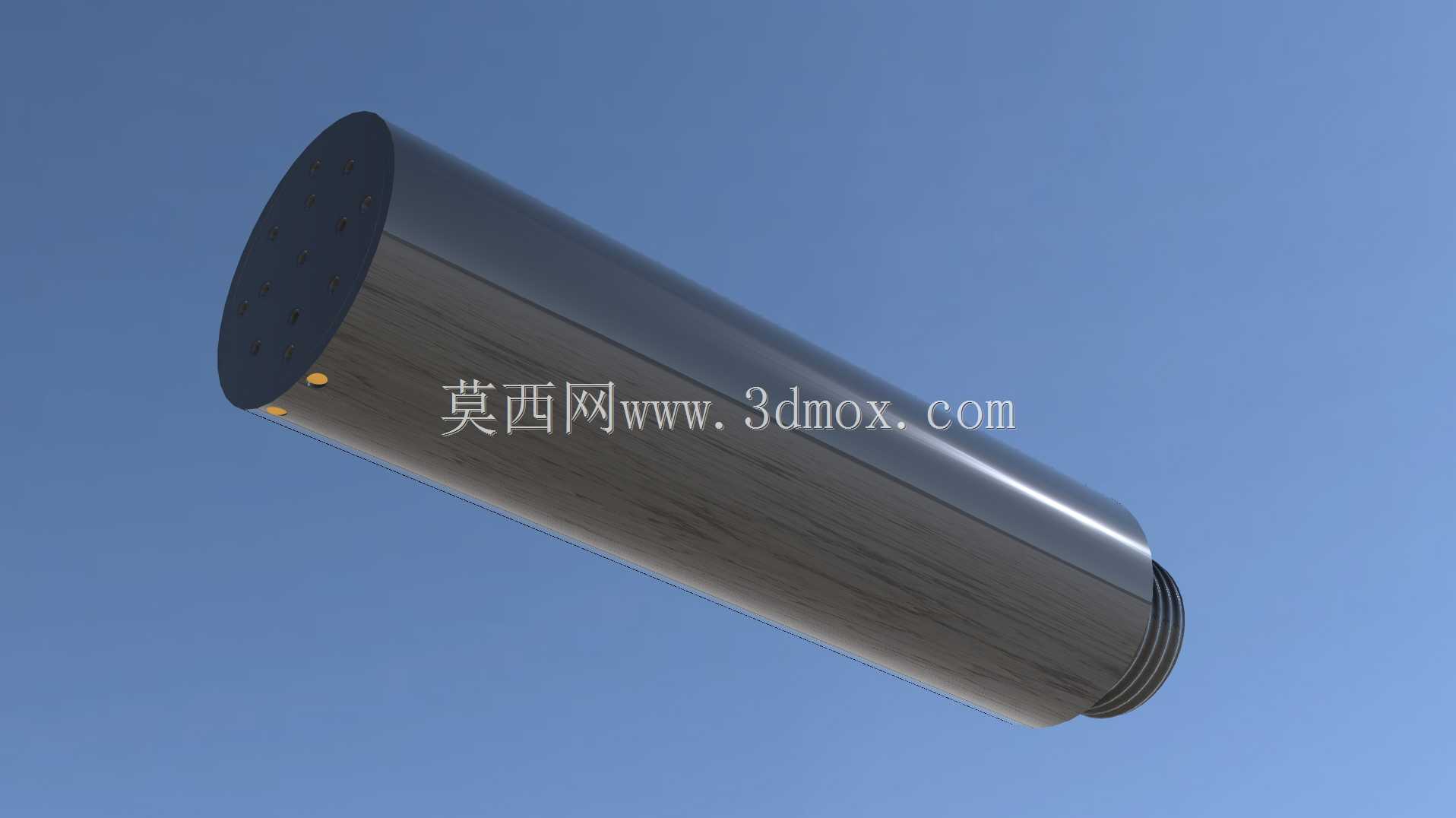

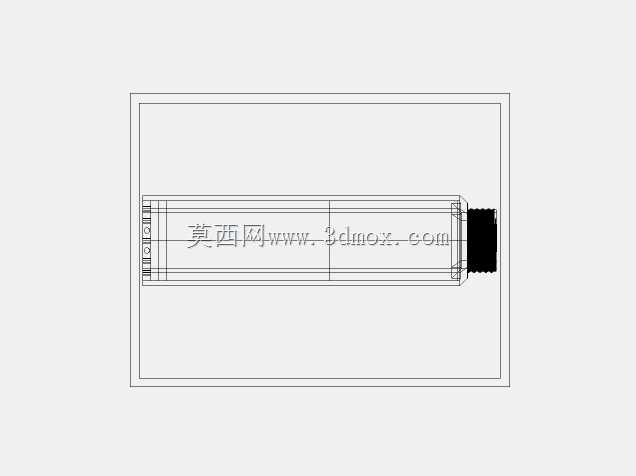

这款滤毒结构采用标准40mm北约螺纹作为连接接口，可直接适配市面上绝大多数同接口规格的防毒面具主体，无需额外加工转接件，安装时仅需对准螺纹旋紧即可完成密封配合，螺纹段的长度与公差经过反复校核，既保证连接后的气密性，又避免旋入过深导致内部流道受阻。从实际应用场景来看，该结构既可以用于日常应急呼吸防护场景的自制滤毒单元，也能作为常规滤毒罐耗材耗尽时的临时替代方案，适配的填充介质覆盖了织物初滤层、柱状活性炭吸附层、化学中和填充层以及HEPA级精滤层，不同填充层之间通过带孔隔板做物理分隔，避免不同滤材混合导致过滤效率下降。设计时特意将滤罐主体拆分为可逐层组装的分段式结构，纤细的缠绕管结构用于固定面罩绑带的连接点位，避免绑带直接拉扯滤罐外壳导致接口开裂，内部的流道设计采用渐扩式截面，从接口端到滤材端的通流面积逐步放大，降低呼吸时的气阻，避免长时间佩戴出现呼吸费力的问题。在填充操作层面，结构预留了足够的填充操作空间，使用者可根据实际防护需求调整各层滤材的填充厚度：针对有机蒸气防护场景可增加活性炭层的填充量，针对酸性气体场景可添加浸渍了中和试剂的填充介质，针对颗粒物防护场景可在进气端加装玻璃纤维滤层，同时结构内部设计了限位挡圈，可将玻璃纤维这类易脱落的滤材完全限制在滤罐腔体内，避免滤材碎屑随吸气进入呼吸道造成损伤。滤罐的外轮廓采用圆柱型流线设计，没有突出的棱角结构，佩戴时不会与面部、头盔或者其他防护装备产生干涉，外壳的壁厚经过优化，在保证3D打印后结构强度的前提下尽可能降低整体重量，减少长时间佩戴对颈部造成的负担，两端的密封端盖采用过盈配合加密封圈的双重密封结构，避免未经过滤的空气从装配缝隙处渗入。需要注意的是，该结构作为滤毒罐的承载壳体，实际防护效果完全取决于内部填充的滤材类型与填充密度，使用前需做气密性测试，确认整个呼吸通路无泄漏后方可投入使用，针对不同的有害环境需要匹配对应的滤材组合，不可随意填充不具备对应防护能力的介质。
