树莓派4b集群计算机机架结构设计

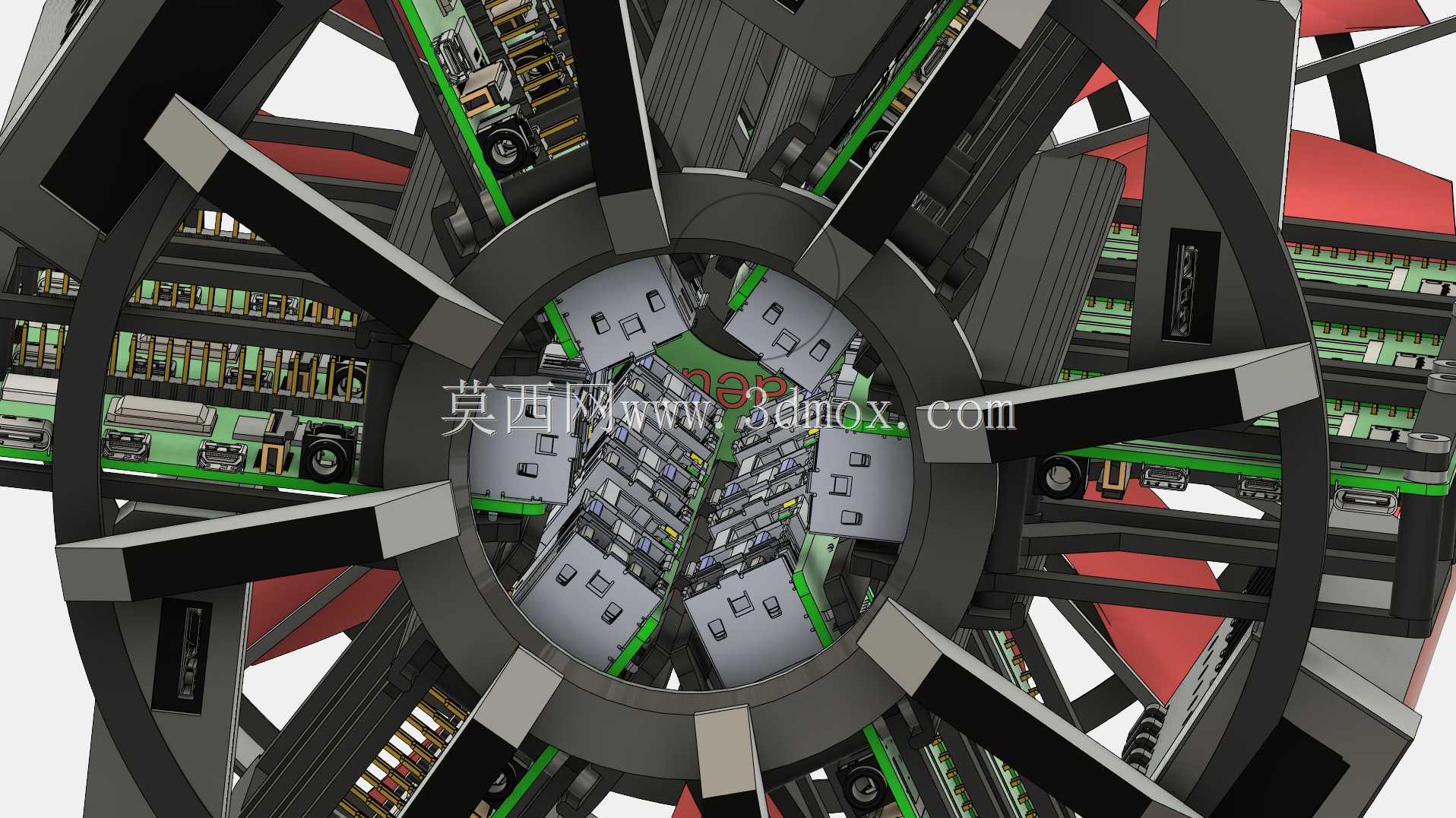

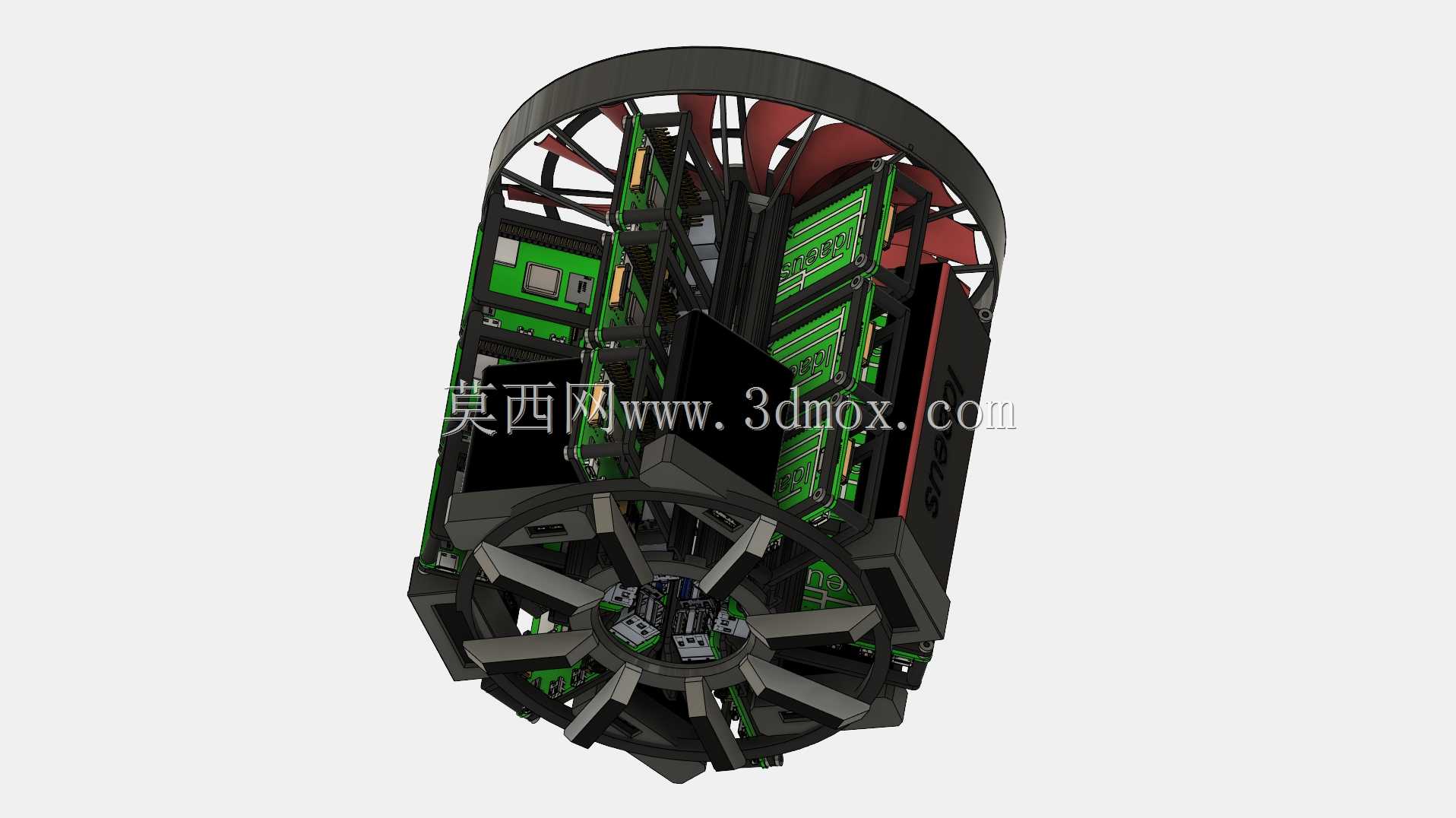

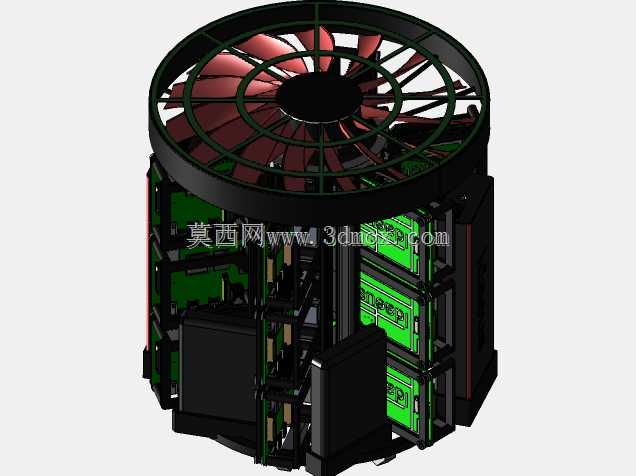

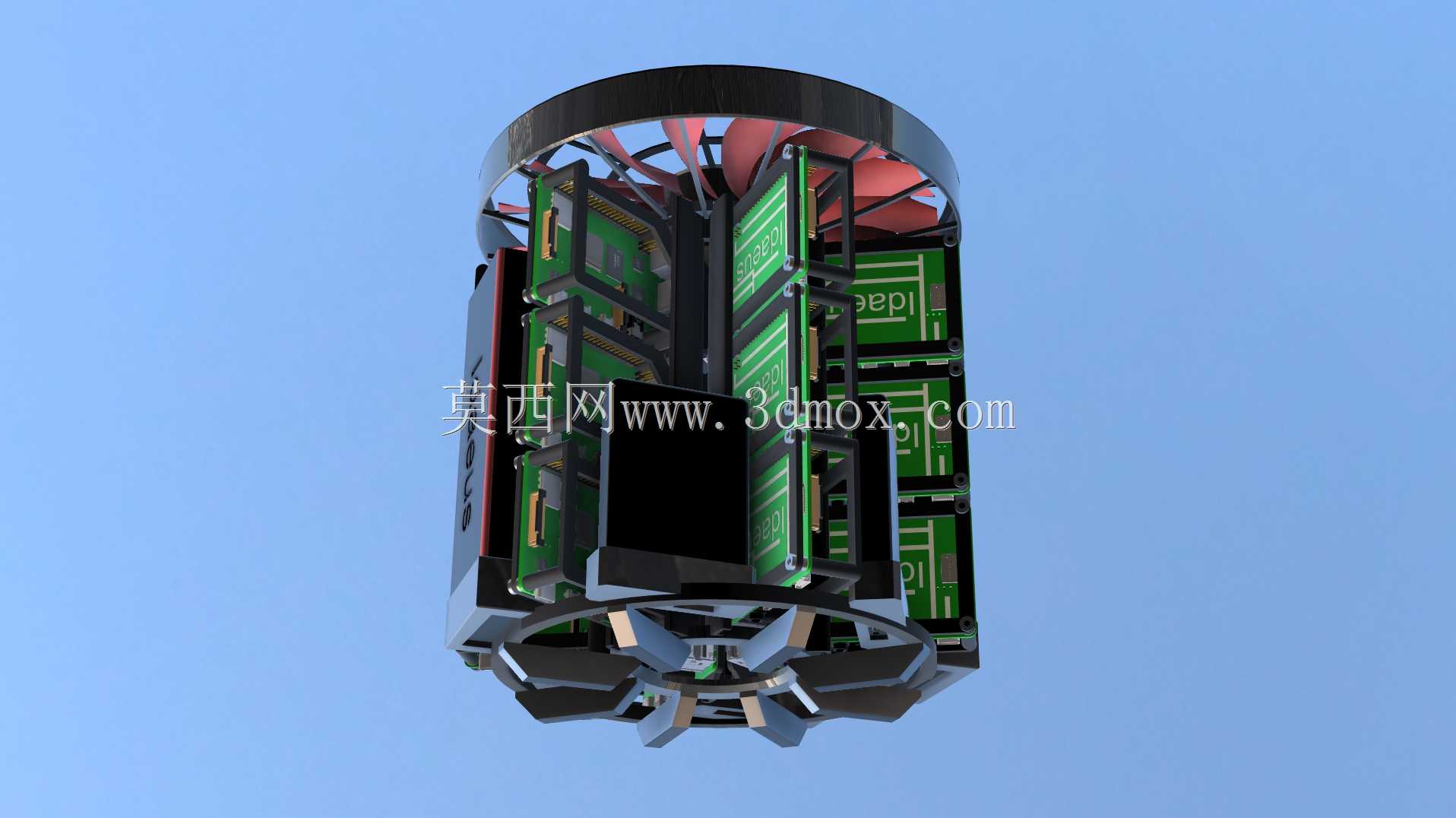

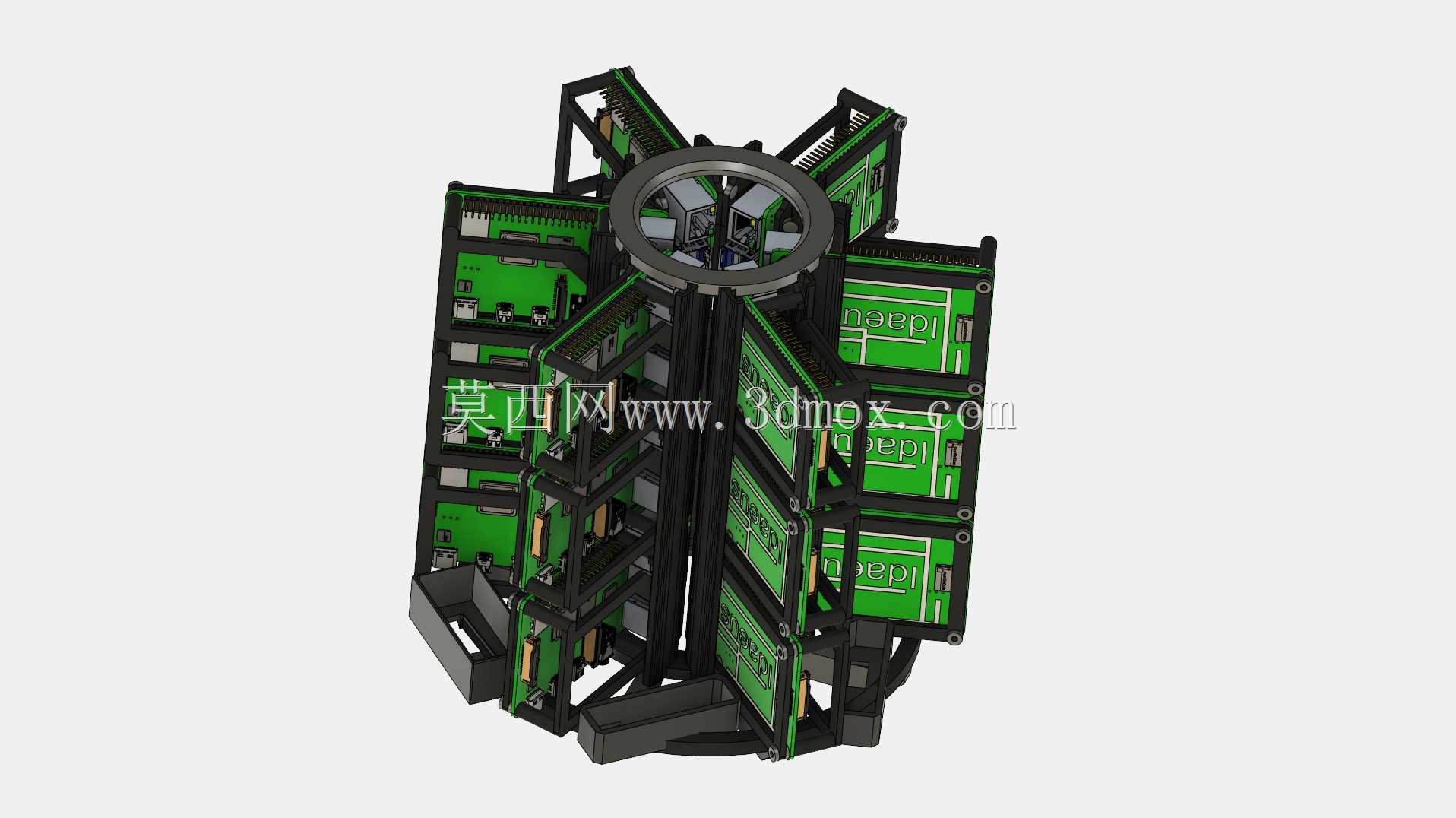

这款集群机架针对多节点树莓派计算场景设计，主要面向小型边缘计算集群、分布式计算实验、轻量级私有云搭建等应用场景，可同时容纳多块树莓派4b计算板，配套搭载大容量机械硬盘的安装位，解决多板堆叠时的空间排布、散热、走线混乱等实际工程问题。设计之初就考虑到3D打印加工的工艺特性，所有安装结构均预留了合理的打印公差，避免FDM打印过程中出现的翘曲、层纹导致装配卡滞，机架整体采用椭圆筒式框架结构，相比传统方形机架，在相同内部容积下拥有更紧凑的外部轮廓，可放置在桌面、机柜浅层空间等狭小安装区域，安装边界可适配常规19英寸机柜的浅层置物空间，也可直接放置于桌面使用，底部预留了防滑脚垫安装位，放置时不会刮蹭接触面。机架内部设置了分层安装卡槽，每块树莓派板对应独立的安装槽位，板间预留了足够的走线空间，供电线、网线均可沿框架内侧的走线槽排布，避免线材杂乱干扰散热风道。硬盘安装位采用侧插式结构，适配2.5英寸规格机械硬盘，支架与框架一体设计，无需额外金属连接件即可完成硬盘固定，硬盘与树莓派板之间预留了数据走线空间，可直接连接SATA转USB扩展模块。散热系统采用框架两端轴流风扇直通风道设计，风扇安装位与框架端部的防护格栅一体成型，气流可直接穿过每一层计算板与硬盘的安装间隙，带走高负载运行时产生的热量，满足超频运行状态下的散热需求，避免多板集群高负载时出现积热降频的问题。机架的端部轮辐式支撑结构既承担了风扇固定的功能，也可作为机架的受力支撑点，搬运时可直接握持端部结构，不会挤压内部安装的计算板与硬盘。所有板卡安装位均预留了通用的安装孔位，兼容不同批次树莓派4b的安装尺寸，硬盘支架也预留了硬盘的固定螺柱位置，装配时无需额外打孔修改，即可完成所有硬件的固定。框架侧面预留了扩展接口避让位，树莓派的HDMI接口、USB接口、网口均可直接外露，无需拆卸机架即可完成外设插拔、网线连接等日常操作，日常维护时仅需拆下端部风扇盖板，即可对内部硬件进行更换、检修，无需完全拆解整个机架结构。
