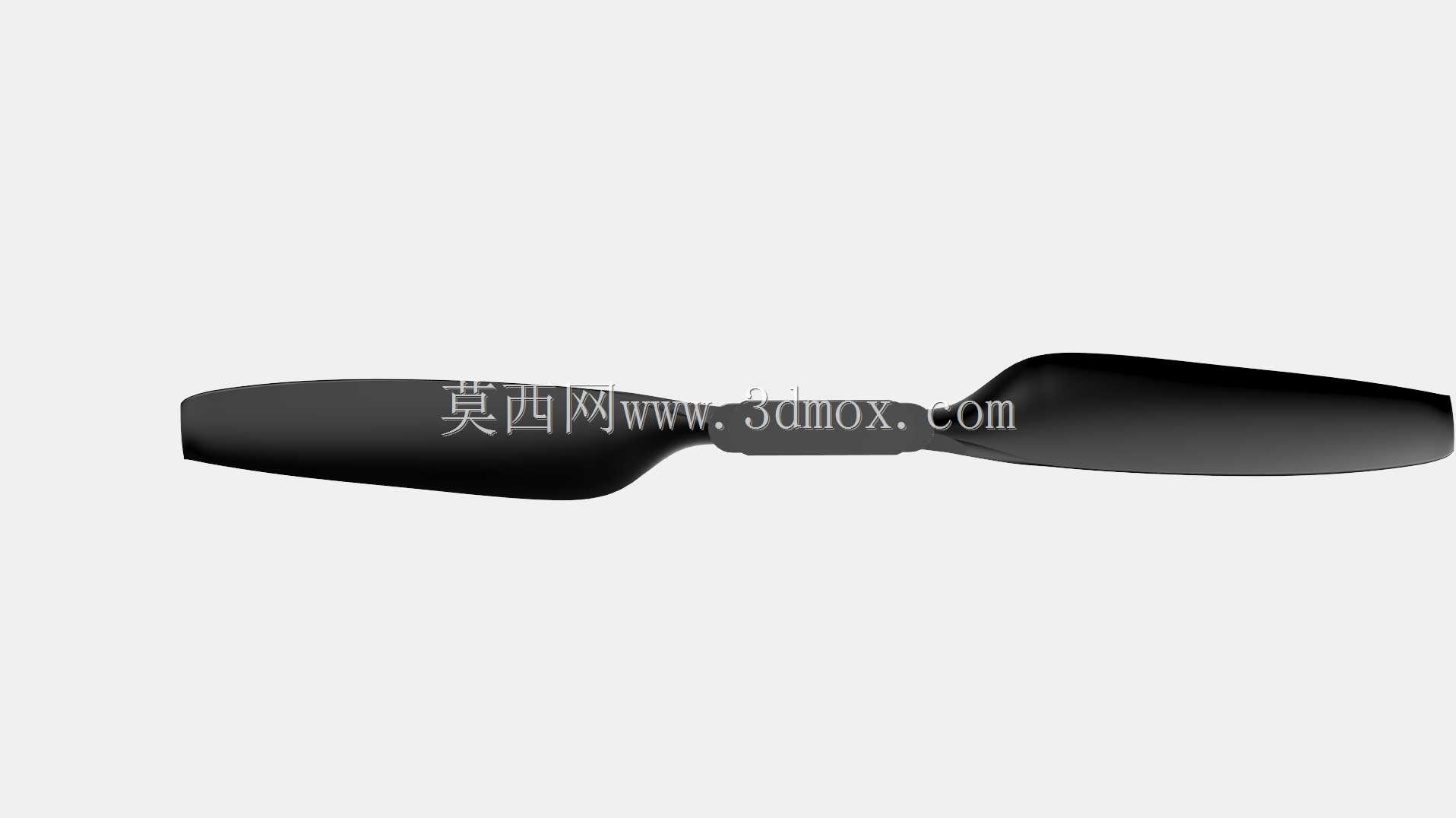

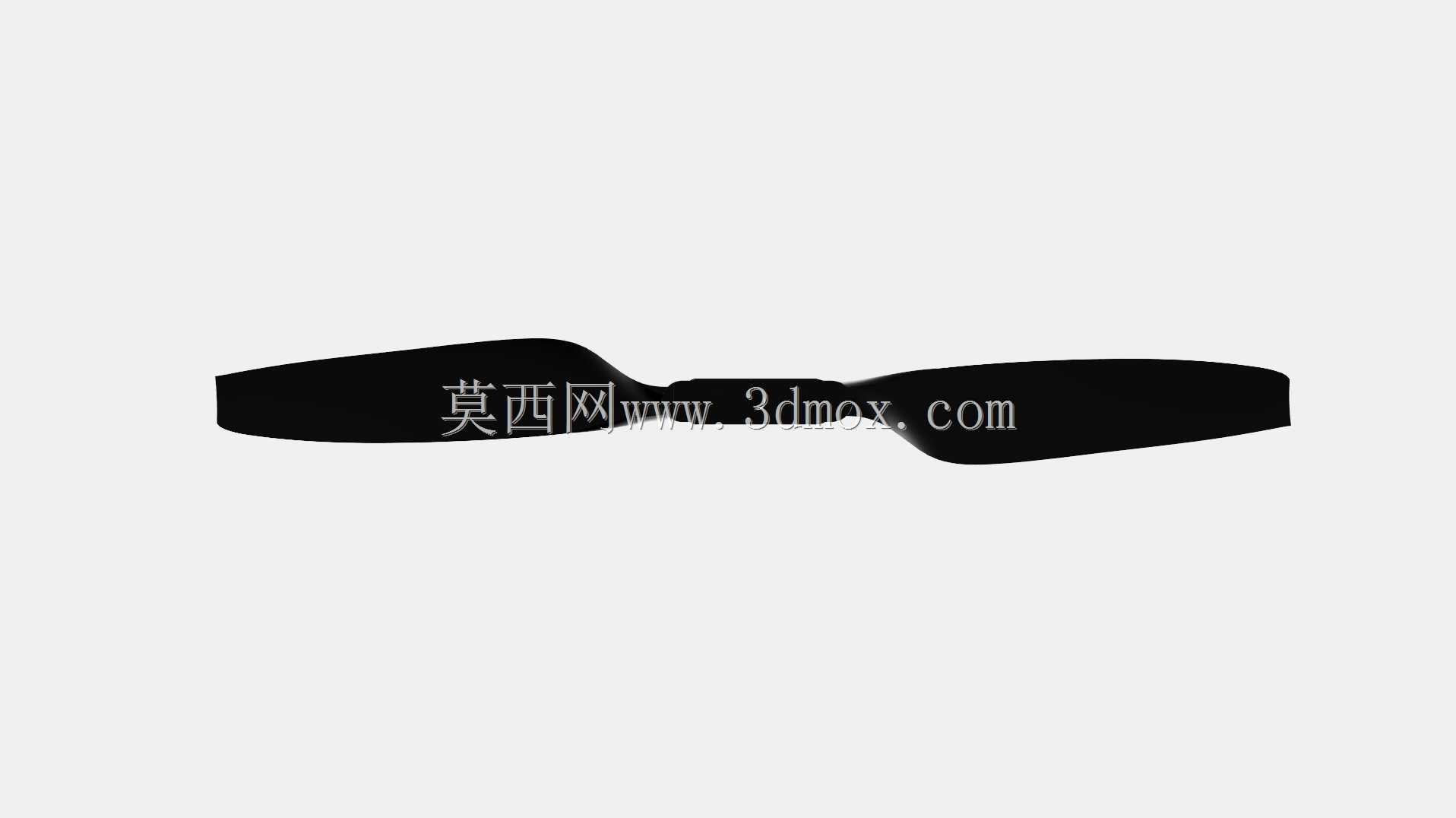

Mavic风格8英寸可折叠无人机螺旋桨

　　这款旋翼是适配小型消费级航拍无人机的动力输出部件，日常作业中主要承担将电机转动扭矩转化为气动升力的核心作用，在无人机起降、巡航、姿态调整、抗风飞行的全流程中，都需要依靠桨叶的气动效率维持飞行稳定性。从实际使用场景来看，这类8英寸规格的桨叶，主要匹配轴距在250mm到350mm区间的折叠式航拍无人机，既可以满足日常休闲航拍的长续航需求，也能适配轻度行业巡检作业的动力冗余要求，在城市楼宇间抗3-4级侧风飞行、郊外开阔场地长航时巡航的场景下，都能保持稳定的拉力输出。

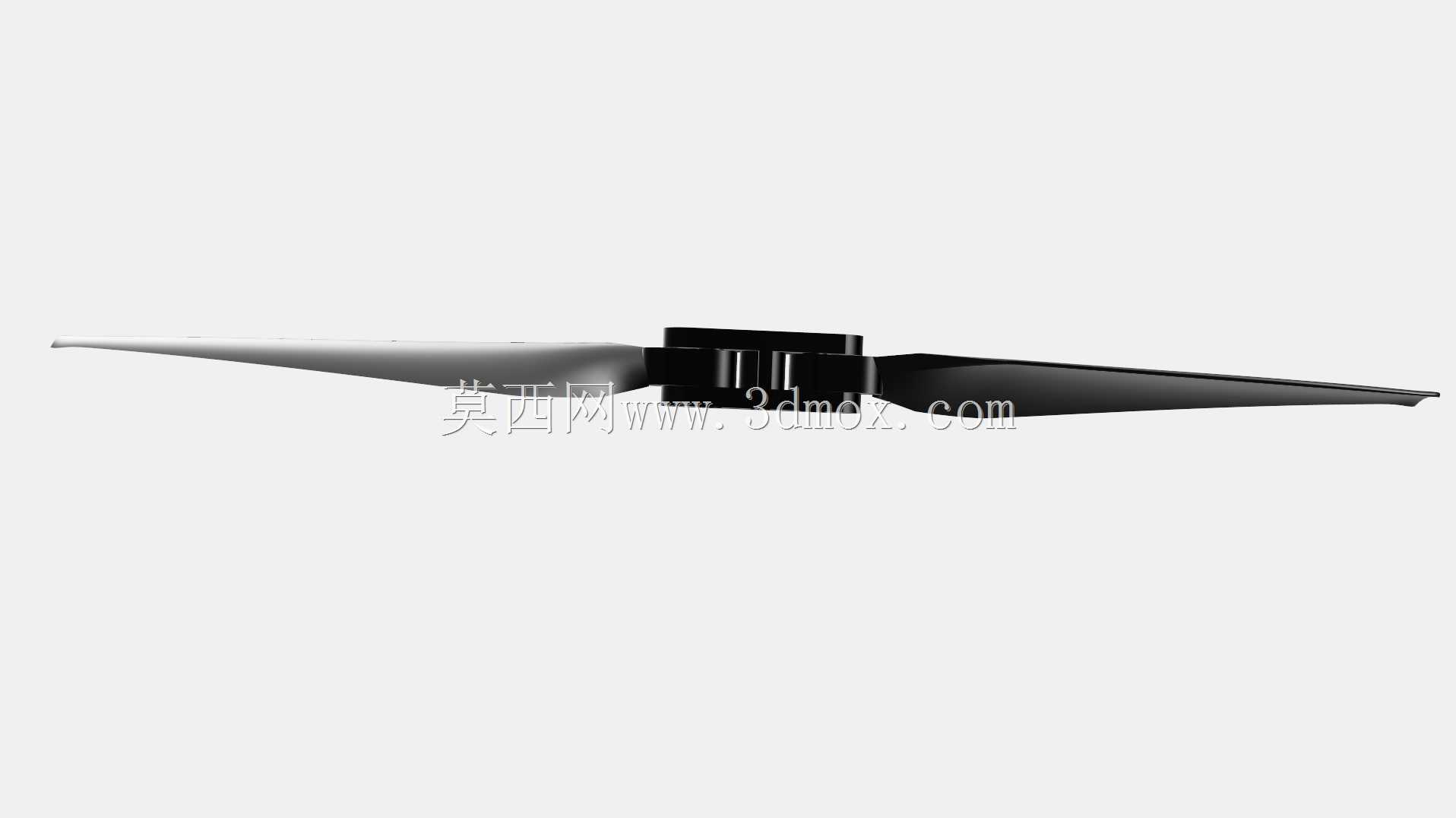

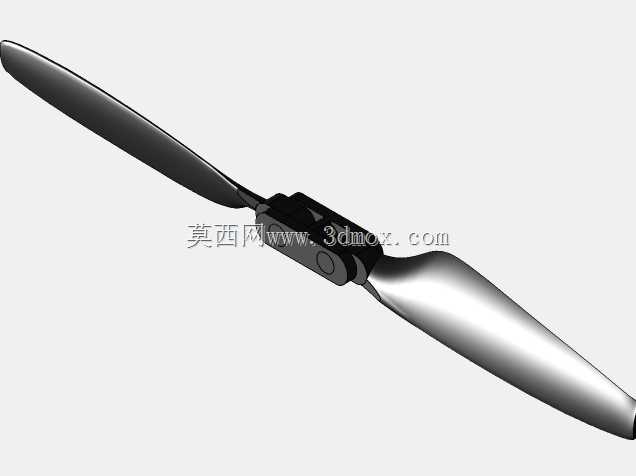

　　设计过程中首先考虑了折叠收纳的实际需求，桨叶根部采用了铰接式的连接结构，在无人机断电收纳时，两片桨叶可以顺着机臂方向自然折叠收拢，不会额外占用收纳包的空间，避免传统固定桨叶需要拆卸收纳、容易丢失桨叶或者安装不到位引发射桨的问题。铰接位置的间隙做了公差匹配，既保证桨叶可以顺畅转动折叠，又不会在高速旋转时出现过大的旷量，避免动平衡失效引发的机身高频振动，影响航拍画面的清晰度或者飞控传感器的采样精度。

　　气动外形设计上参考了成熟的Mavic系列桨叶的弯度分布，桨根位置的翼型相对较厚，保证足够的结构强度，能够承受电机急加速、急减速时的瞬时扭矩冲击，不会出现桨根断裂的故障；从桨根到桨尖的位置，翼型厚度逐步收窄，同时带有一定的几何扭转角，让不同半径位置的翼型都能保持在合适的迎角区间，减少旋转过程中的翼尖涡流损失，提升气动效率，相同拉力输出下可以降低电机的工作电流，延长单块电池的续航时间。桨尖位置做了高频尖端修型，能够打散桨尖位置的集中涡流，降低高速旋转时的气动噪音，同时减少涡流带来的能量损耗，在Ansys的流场仿真测试中，这种修型方式相比平直桨尖的同尺寸桨叶，气动效率提升约8%，同等拉力下噪音降低3分贝左右。

　　尺寸边界上，单片桨叶展开后的旋转半径为4英寸，整对桨叶装配完成后的旋转直径为8英寸，桨叶中心安装孔的尺寸匹配常用的1.5mm、2mm直径的微型无刷电机输出轴，安装时只需要将桨根的铰接座对准电机上的桨夹位置，锁紧固定螺丝即可完成装配，不需要额外的转接配件。桨叶的厚度从根部的3mm逐步过渡到桨尖的0.8mm，整体重量控制在3g以内，转动惯量较小，电机启动和调速的响应速度更快，飞控调整飞行姿态时的跟随性更好，在无人机做横滚、俯仰快速机动时，不会因为桨叶惯量过大出现姿态调整滞后的问题。

　　结构强度方面，针对3D打印的加工特性做了壁厚优化，采用一体化的实心翼型结构，没有内部镂空，避免FDM打印过程中出现内部填充不均、层间结合力不足的问题，打印完成后不需要额外做表面处理就可以直接使用，日常飞行中如果碰到细小的树枝或者轻微炸机，桨叶不会出现直接碎裂的情况，轻微的形变可以在停止转动后自行恢复。同时桨叶的重心位置做了配平设计，每片桨叶的重心都落在旋转轴线上，装配后不需要额外做动平衡调整，高速旋转时不会出现偏心振动，能够减少电机轴承的额外磨损，延长动力系统的使用寿命。

　　实际装配使用时需要注意，成对使用的正反桨需要匹配对应转向的电机，桨叶的弯曲方向需要和电机转向对应，避免出现反推升力的问题；折叠铰接位置不需要额外加注润滑油，日常使用中如果进入灰尘可以用压缩空气吹净即可，避免润滑油吸附灰尘后增大转动阻力，影响桨叶在旋转时的自动甩开到位。在高海拔地区使用时，因为空气密度较低，可以适当提升电机的KV值匹配这款桨叶的负载特性，保证足够的升力冗余，避免出现动力不足掉高的问题。
