布赫外啮合液压齿轮泵结构设计

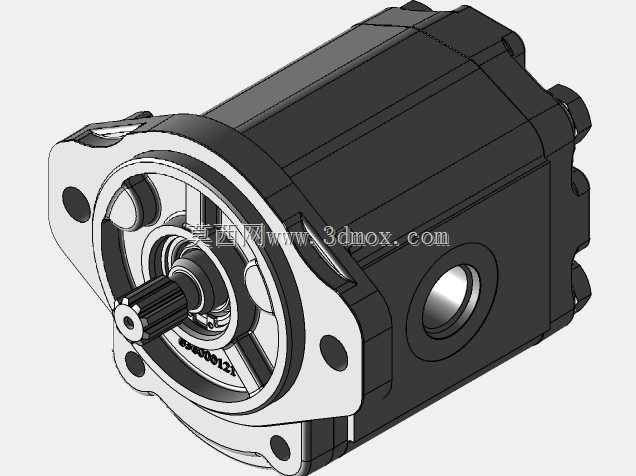

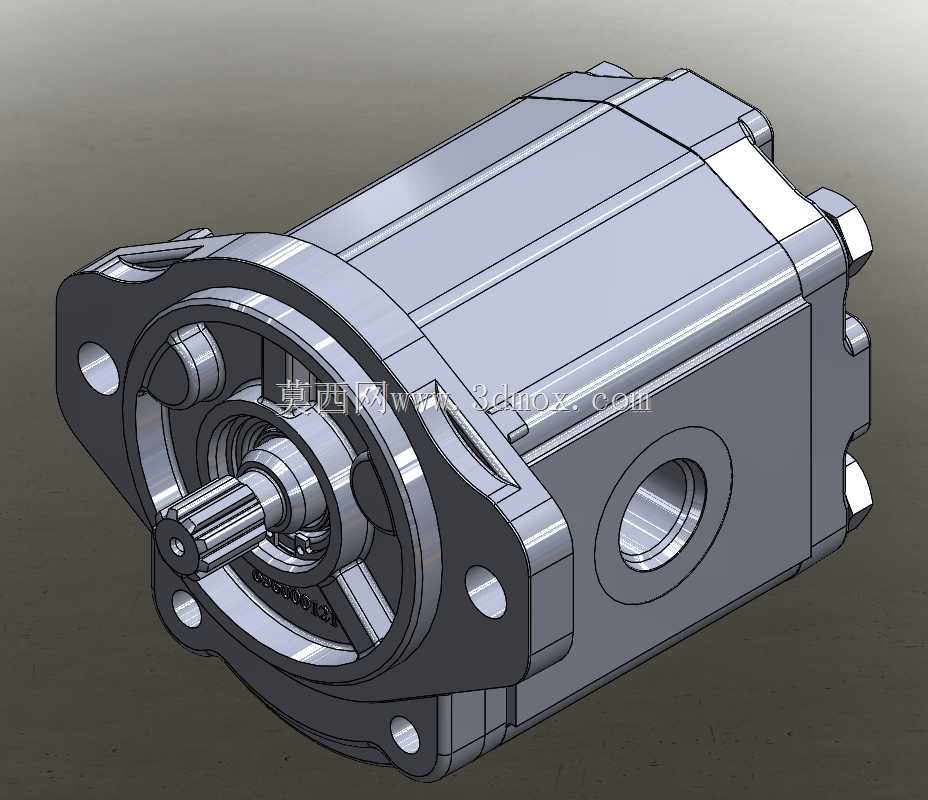

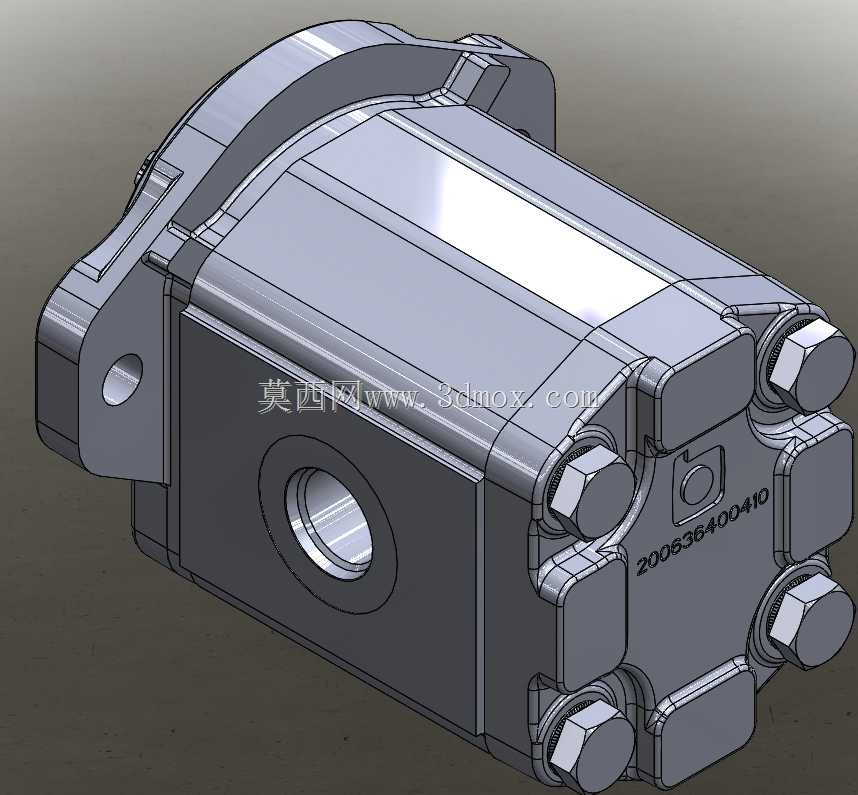

这款外啮合齿轮泵的三维结构还原，完全贴合布赫AP系列齿轮泵的实际量产构型，在液压系统选型与集成设计场景中，这类泵是移动液压与工业液压领域常用的动力输出元件，常见于工程机械行走驱动、机床液压站、农业装备液压回路、环卫车辆作业系统中，负责为整个液压回路提供稳定的压力油输出，将原动机输入的机械能转化为液压油的压力能，驱动后续油缸、液压马达等执行元件完成指定动作。从结构设计逻辑来看，该泵采用了典型的三片式壳体布局，前端盖集成安装法兰与输入轴密封结构，后端盖布置进出油口的连通流道，中间泵体容纳一对啮合齿轮、浮动侧板与轴向间隙补偿组件，这种布局的优势在于加工工艺性好，装配时可通过定位销保证各组件同轴度，同时浮动侧板结构能在高压工况下自动补偿齿轮端面的磨损间隙，减少内泄漏，保证容积效率在额定压力下维持稳定水平。从安装边界来看，前端的菱形安装法兰带两个定位安装孔，适配常见的发动机取力口、电机法兰安装位，输入轴采用标准花键结构，可直接与原动机输出端连接，无需额外定制连接套；侧面的进出油口采用内螺纹连接形式，油口位置与通径匹配行业通用的管路接头规格，在做液压站布管或者设备液压系统集成时，不需要额外做转接件就能完成管路连接。齿轮副采用了修正齿形设计，啮合过程中困油区间更小，能有效降低运行时的压力脉动与噪声，端盖上的紧固螺栓采用对称均布布局，保证壳体结合面的压紧力均匀，避免高压下出现结合面渗漏问题。在做三维建模还原时，所有密封槽的尺寸、齿轮啮合侧隙、轴承安装位的公差带都参考了实物测绘数据，壳体上的铸造圆角、安装面的加工余量标识都做了还原，不管是用于液压系统的装配干涉检查，还是做泵类产品的逆向设计参考，都能直接调用模型做结构校核，不需要再重复测绘基础外形尺寸。另外，泵体外部的加强筋布局也完全还原了量产件的设计，这些加强筋在不增加壳体壁厚的前提下提升了泵体的承压能力，同时能辅助运行过程中的散热，避免长时间高压运行时壳体温度过高导致密封件过早老化。
