皮带轮与液压泵耦合传动结构设计

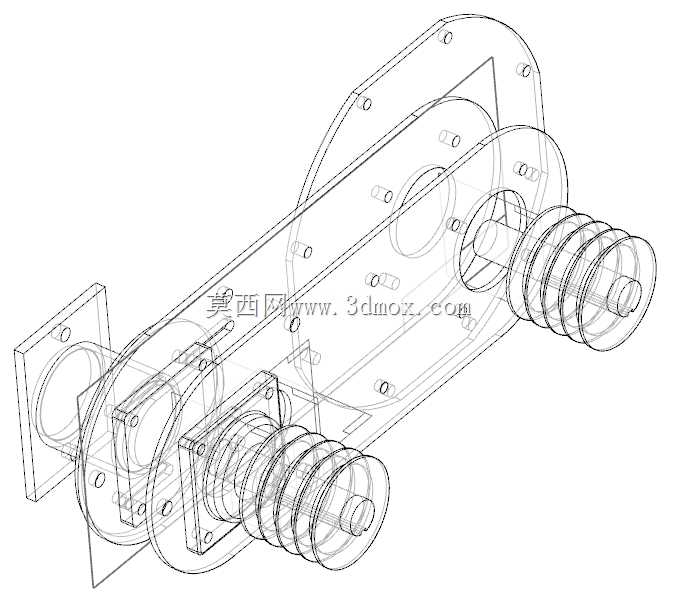

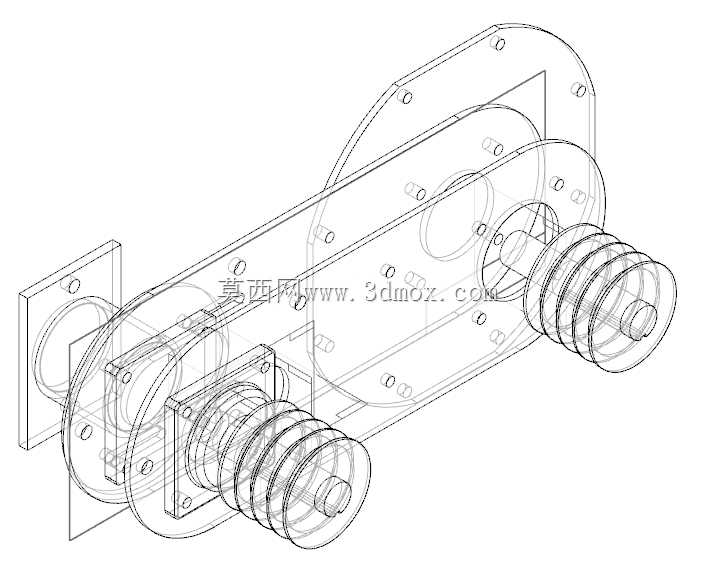

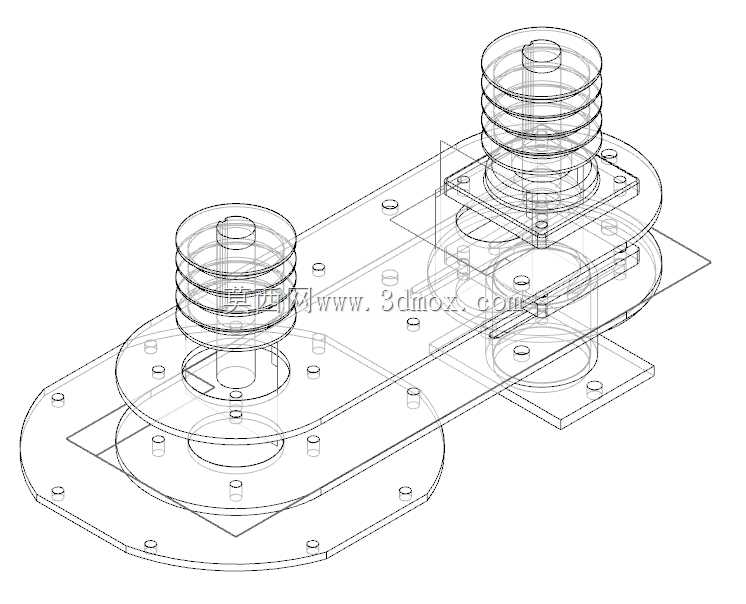

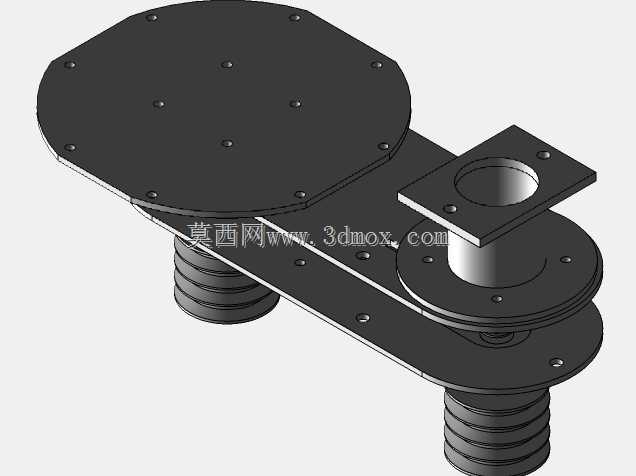

这套耦合传动结构主要服务于需要将旋转动力稳定传递给液压泵的工业场景，常见于小型液压站、移动式液压动力单元、工程车辆辅助液压系统等布局空间受限的动力传输环节，核心作用是通过皮带传动的缓冲特性，降低原动机与液压泵之间的硬连接冲击，同时实现固定传动比下的动力匹配，避免液压泵启动瞬间的扭矩冲击损伤泵体内部柱塞或齿轮结构。从结构布局来看，整套装置采用双层安装板叠加的承载设计，下层为带定位孔的圆形安装基板，基板上预制了多组等距分布的螺栓过孔，可适配不同规格的安装机架固定需求，孔位公差按照通用安装基准设计，能兼容市面常见的小型动力单元机架安装间距，安装时无需额外扩孔或改制支架。上层安装板通过支撑柱与下层基板连接，两个带轮分别布置在基板的两个独立安装位上，其中高位带轮对应液压泵的输入轴安装位，低位带轮对应原动机输出轴安装位，两轴的中心距经过严格核算，既保证皮带包角满足传动摩擦力要求，避免重载下打滑丢转，又预留了皮带张紧的调节余量，安装时可通过调整上层安装板的微调螺栓实现皮带张紧度的精准控制，无需额外加装外置张紧轮，减少了整体结构的零件数量与故障点。带轮本身采用多槽式结构设计，适配V型传动带，多槽设计可在不增大带轮外径的前提下提升传动接触面积，同等传动扭矩下可缩小带轮整体尺寸，进一步压缩整套耦合装置的占用空间。带轮中心的轴孔预留了键槽安装位，可通过平键实现与轴的周向固定，轴端设置了挡圈槽，安装轴用挡圈即可限制带轮的轴向窜动，避免运转过程中带轮偏移导致皮带偏磨。整套结构的安装边界经过优化，所有突出部件均不超出下层圆形基板的外轮廓范围，安装时可直接将基板嵌入预设的安装槽内，也可通过基板上的安装孔直接固定在水平面或竖直安装面上，适配不同的安装朝向需求。设计过程中充分考虑了传动过程中的受力变形问题，两层安装板之间的支撑柱布置在带轮安装位的正下方，可将带轮运转时的径向载荷直接传递到下层基板，避免上层板长期受载出现弯曲变形，支撑柱与上下板之间采用螺栓连接，拆装维护时可单独拆卸某一侧的带轮组件，无需完全拆解整套结构，降低后期维护的工作量。在实际应用中，这套耦合结构可适配不同排量的小型液压泵，通过更换不同直径的带轮即可调整传动比，匹配不同转速的原动机输出特性，无需重新设计整套安装底座，具备较强的通用性，适合小批量液压动力单元的快速组装与适配。
