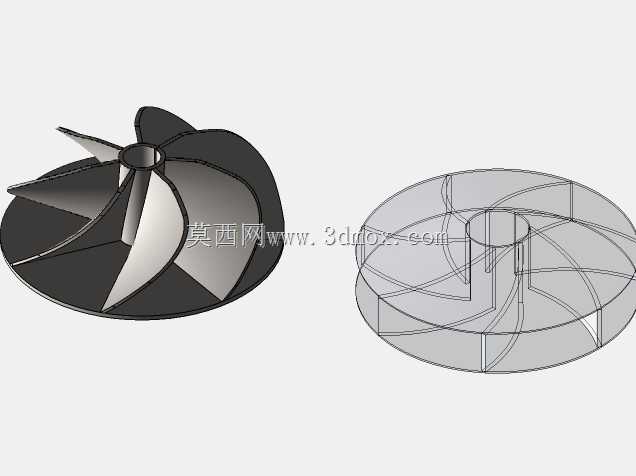

开式与闭式离心叶轮结构设计方案

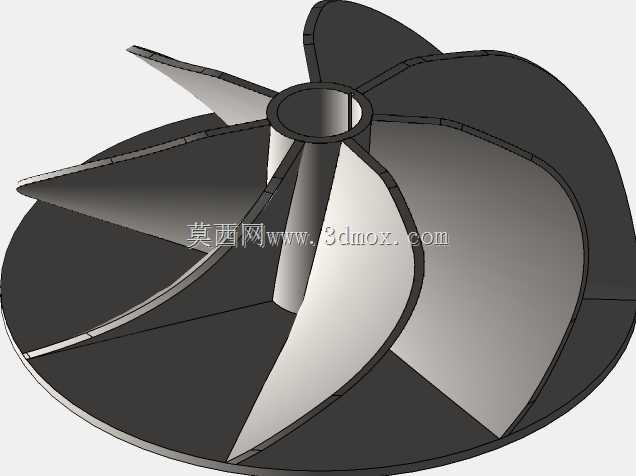

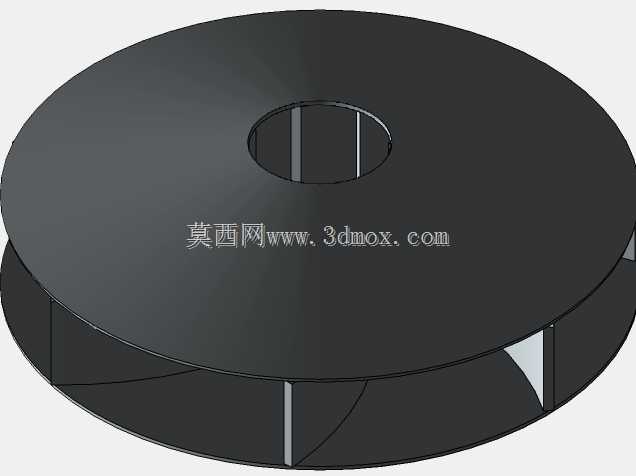

离心叶轮作为流体输送设备的核心做功部件，广泛应用在给排水系统、暖通循环管路、工业流体增压、化工介质输送等场景中，其结构设计的合理性直接决定整套泵组的运行效率、运行稳定性与使用寿命。本次设计覆盖开式、闭式两种常用离心叶轮结构，可适配不同工况的使用需求。开式叶轮无前后盖板结构，流道完全敞开，适合输送含大颗粒杂质、高粘度的流体介质，流道不易发生堵塞，但运行时流体泄漏量相对更大，整体效率略低于闭式结构，多用于污水输送、浆料输送等对防堵性能要求较高的场景；闭式叶轮带有完整的前后盖板，流道封闭性好，流体在流道内的流动损失小，运行效率更高，适合输送无杂质的清水、低粘度洁净流体，在民用供水、工业循环水系统、常规清水泵产品中应用最为广泛。设计过程中首先需要明确叶轮的安装边界，中心轴孔尺寸需与配套泵轴的直径、配合公差完全匹配，键槽结构需满足扭矩传递的强度要求，叶轮整体外径尺寸需适配对应泵壳的内腔流道尺寸，安装后叶轮出口与泵壳流道的对中度偏差需控制在合理范围内，避免出现流体撞击、局部涡流等问题。叶片型线采用后弯式设计，这种型线可以在叶轮旋转时让流体获得更平稳的动能提升，运行时的轴功率随流量增大的上升趋势更平缓，能有效避免电机过载问题。叶片的进出口安装角经过反复校核，入口角匹配流体进入叶轮时的预旋角度，减少入口处的流体冲击损失，出口角结合设计扬程、流量参数确定，保证流体流出叶轮时的速度环量符合蜗壳的转换要求。开式叶轮的叶片与泵壳侧壁的间隙需控制在合理区间，间隙过大会导致回流损失大幅升高，降低运行效率，间隙过小则容易在运行时出现叶片与泵壳的刮擦，引发振动、噪音甚至部件损坏；闭式叶轮的前后盖板需做等强度设计，在满足高速旋转下结构强度要求的前提下，尽可能降低盖板厚度，减少叶轮整体转动惯量，降低泵组启动时的扭矩负载。两种叶轮的叶片数量均经过流场验证，避免叶片数量过少导致的流道扩散严重、流动不稳定问题，同时规避叶片数量过多带来的流道过窄、摩擦损失增大的缺陷，平衡效率与抗堵塞性能的需求。叶轮整体做动平衡校核，去除旋转时的不平衡量，保证高速运行时的振动值在规范允许范围内，延长轴承与机械密封的使用寿命。
