铁路车辆转向架结构三维设计模型

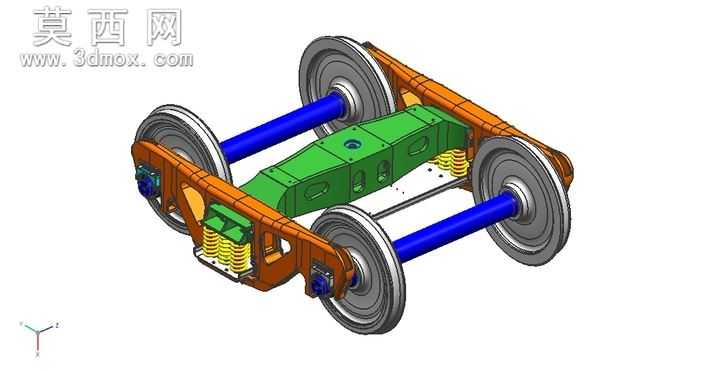

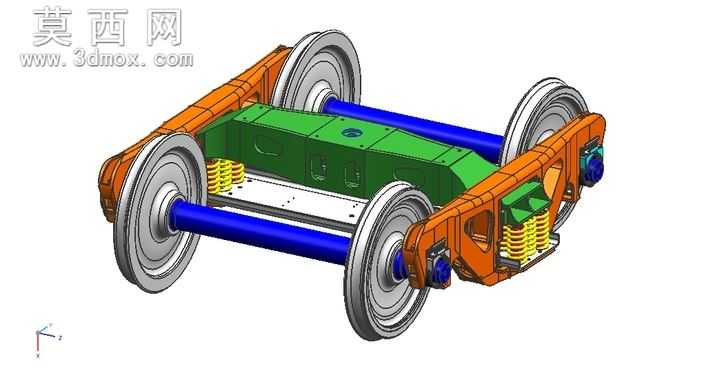

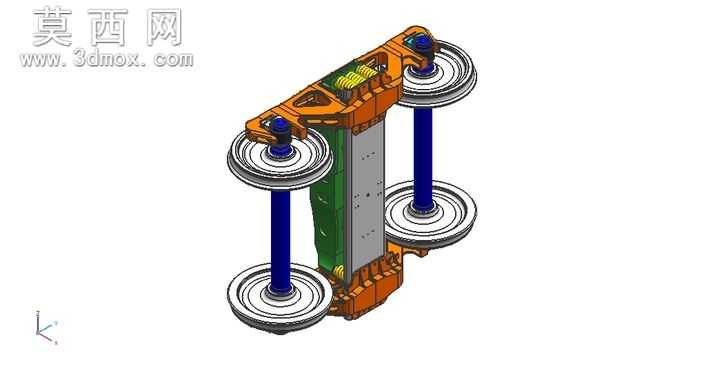

本模型为铁路车辆核心走行部件转向架的完整三维设计成果，建模过程严格遵循铁路装备设计规范，完整还原了转向架的全系统结构组成。建模阶段首先以构架为核心基准搭建整体装配骨架，精准定位各部件的装配位置与配合公差，确保整体结构的装配合理性。模型完整涵盖了焊接式构架、轮对轴箱装置、一系弹簧悬挂装置、基础制动装置等核心子系统，各部件的连接关系、运动约束均按照实际工程逻辑进行定义，可实现转向架相对车体的回转、弹簧减震动作等运动仿真演示。材质渲染阶段针对不同部件的实际工程材质进行了区分设置：构架部分采用金属橙涂装还原合金钢焊接构架的表面质感，轮对与轴箱采用金属银灰材质体现锻钢加工件的金属光泽，一系悬挂弹簧采用明黄色材质突出弹性元件的结构特征，横向连接轴采用深蓝色涂装区分轴类部件，不同材质的搭配清晰区分了各功能模块的结构边界，便于快速识别部件功能。结构设计上，该转向架采用两轴式布局，通过构架将两组轮对整合为整体走行单元，一系悬挂采用螺旋弹簧搭配定位装置的结构，可有效缓冲线路不平顺带来的冲击振动，传递轮对与构架之间的各向作用力；轮对部分精准还原了车轮踏面、车轴的结构形态，轴箱装置的定位结构清晰可见，基础制动单元的安装座与执行部件结构完整。整体建模过程注重细节还原，各部件的倒角、安装孔、连接焊缝等工艺特征均做了精细化处理，既保证了模型的视觉展示效果，也具备结构参考价值，可用于轨道交通装备的结构教学、方案展示以及相关设计的参考验证，清晰展现了铁路转向架承载、导向、减震、制动的核心功能实现逻辑。
