高精度光轴传动件三维结构设计

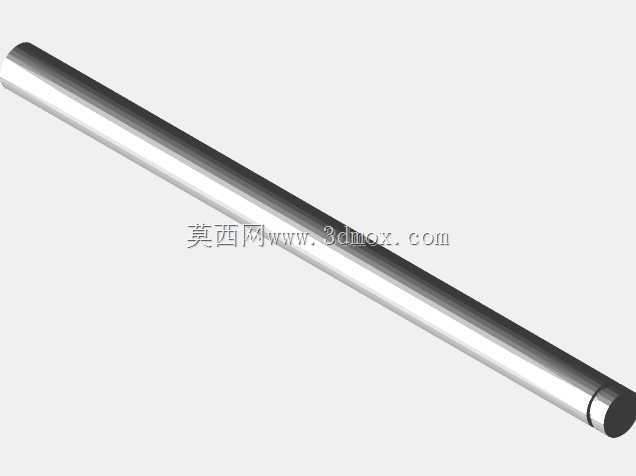

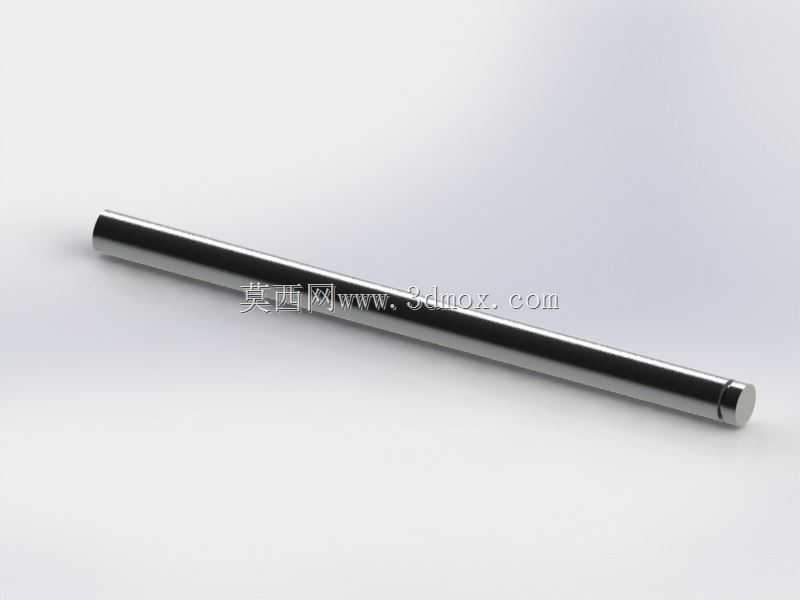

这类光轴在工业场景中覆盖范围极广，从自动化输送线的辊筒支撑芯轴，到精密检测设备的直线运动导向基准，再到小型动力传输机构的扭矩传递载体，都能见到这类零件的身影。不同于带键槽、台阶的复杂轴类，这款等径光轴的设计核心是保证圆柱度与表面粗糙度的一致性，整轴无多余结构凸起，外圆全程做精磨处理，既可以作为回转运动的支撑载体，也能搭配直线轴承实现无卡顿的直线往复运动。设计阶段首先要明确安装边界：轴的两端预留有卡簧槽位，安装时可通过轴用弹性挡圈实现轴向定位，无需额外加工台阶，能大幅降低轴类零件的加工成本，同时两端的倒角处理完全符合装配工艺要求，装配时可顺畅穿入轴承、衬套或安装座孔，不会刮伤配合件的内孔表面。从功能特性来看，整轴采用等径设计，材料选型适配常规45号钢或镀铬不锈钢工况，表面硬度可满足高频往复运动的耐磨需求，同轴度公差控制在合理区间，高速回转时不会出现偏心抖动问题。在实际设备应用中，这类光轴常被用在包装设备的导料机构、电子组装设备的滑移模组支撑、小型输送设备的辊筒内芯，部分对防腐有要求的场景下，表面镀铬处理的版本可直接用于食品加工、医药包装类设备的外露传动部位。设计时需要重点考量轴的长径比，避免过长轴件出现挠度变形，这款轴的长径比控制在合理范围，两端支撑状态下的径向跳动量可满足多数中低速传动、导向场景的精度要求，安装时仅需在两端固定座内配置适配的直线轴承或深沟球轴承，通过卡簧锁定轴向位置即可完成装配，无需额外制作复杂的轴向锁紧结构，能有效缩短设备的装配调试周期。不同于带复杂安装结构的异形轴，这款光轴的结构通用性极强，可根据实际安装需求裁切对应长度，适配不同行程的导向机构、不同宽度的输送辊组，在设备改造、非标机构设计场景中，这类标准光轴是常备的基础传动零件，建模时严格遵循机械设计手册中轴类零件的公差要求，外圆尺寸公差、卡簧槽的宽度与深度尺寸都完全符合国标规范，可直接用于工程出图、生产加工。
