军用标准外六角带孔销轴紧固件结构

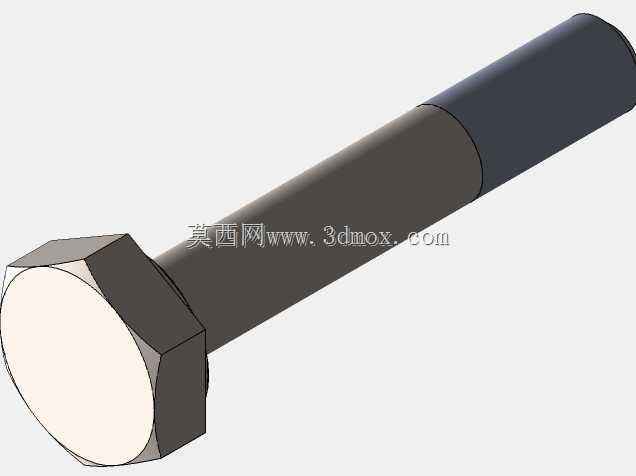

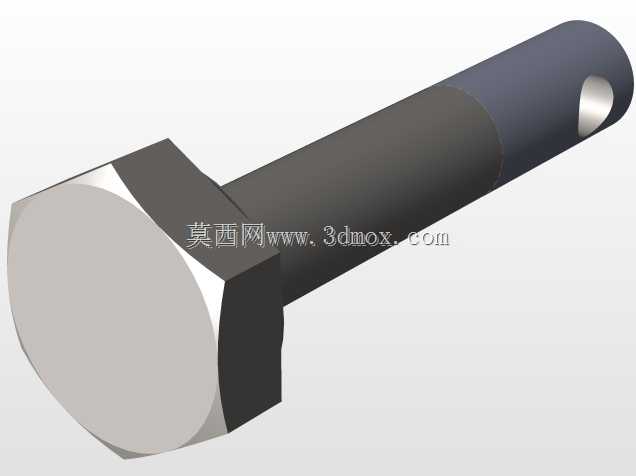

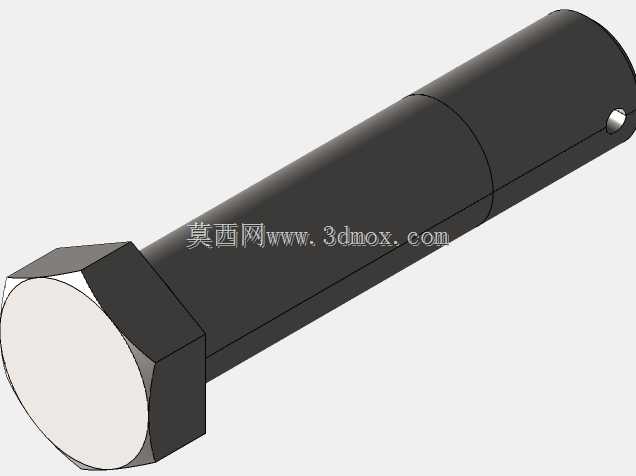

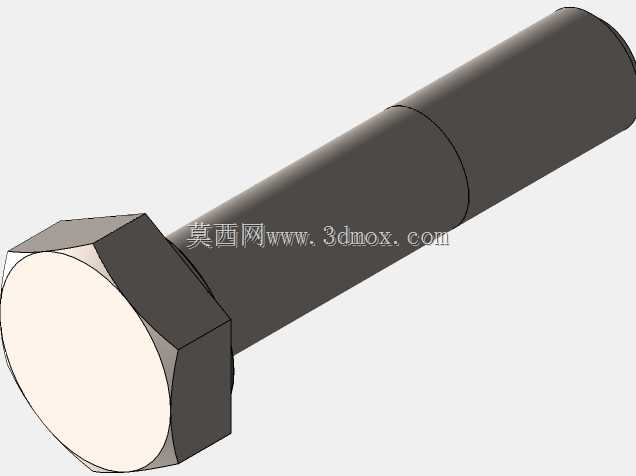

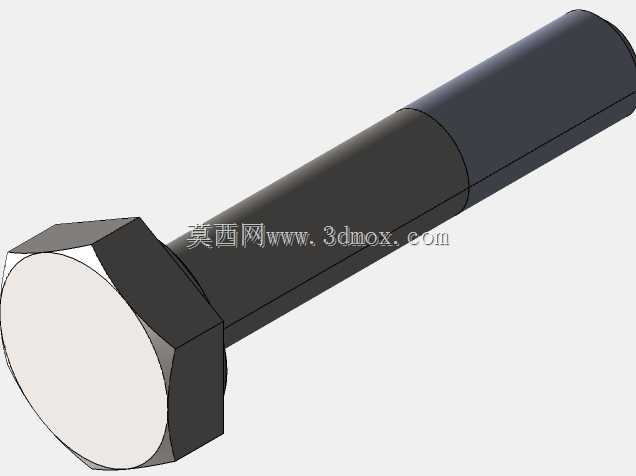

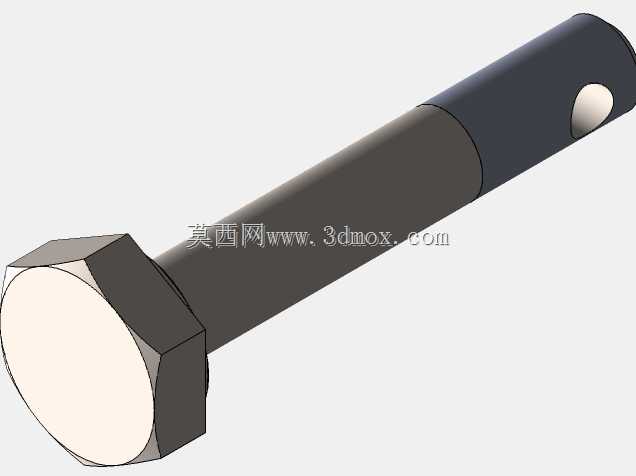

这类带六角头的杆状紧固件，常应用在军用装备的结构连接场景中，承担重载工况下的构件定位与紧固载荷传递作用，区别于普通民用螺栓，其设计需适配野外复杂环境下的交变载荷、温度骤变以及防松脱要求。从结构设计逻辑来看，头部采用外六角构型，能够匹配标准扳手的施力面，在装配时可提供足够的拧紧力矩，避免施力过程中出现打滑问题，头部与杆身的过渡位置做了圆角处理，可有效降低应力集中系数，避免在长期交变载荷作用下出现头部断裂的失效问题。杆身采用等直径圆柱构型，表面粗糙度控制在适配间隙配合的区间，既能够保证穿装时的顺畅度，也能减少装配后杆身与安装孔之间的旷量，降低连接副的振动磨损。杆身尾端设计的横向销孔，是这类军用紧固件的核心特征之一，装配完成后可穿装开口销或者保险铁丝，实现机械锁止，哪怕装备在强振动、强冲击的工况下运行，也不会出现紧固件回转松脱的问题，这一设计在装甲车辆、机载设备、野战工事构件的连接场景中应用十分广泛。在安装边界方面，这类紧固件的六角头对边尺寸、杆身直径、销孔位置都严格遵循军用标准的公差要求，安装时需预留足够的扳手操作空间，六角头外侧至少要留出对应扳手厚度的操作余量，杆身穿入安装孔后，尾端露出的长度需满足销孔完全穿出被连接件的要求，保证开口销能够顺利穿入并完成锁止。设计建模过程中，需重点管控头部与杆身的同轴度、销孔与杆身轴线的垂直度，这些形位公差直接影响装配的顺畅度与连接后的受力均匀性，若同轴度偏差过大，会导致穿装时卡滞，甚至出现局部应力过载的问题；若销孔垂直度不足，穿装开口销时会出现别劲问题，长期使用中可能造成销孔边缘开裂。这类紧固件的受力路径十分清晰，拧紧时的预紧力通过六角头端面传递到被连接件表面，工作过程中的剪切载荷由杆身圆柱面承担，尾端的锁止结构则全程限制紧固件的回转自由度，三者配合实现可靠的刚性连接，在需要频繁拆装维护的野战装备场景中，这种结构相比铆接、焊接的连接方式，具备维护便捷、可重复使用的优势，同时相比普通无锁止结构的螺栓，防松可靠性提升数个等级，能够满足军用装备全生命周期内的连接可靠性要求。建模时还需注意杆身与头部过渡圆角的尺寸匹配，圆角过小会造成应力集中，圆角过大则会导致头部与被连接件的有效接触面积减小，降低预紧力的传递效率，需结合标准要求的载荷等级选取合适的圆角参数，保证结构强度与装配适配性的平衡。
